112 124 PLC Rozdzielacz

1x12/1 × 24 PLC Pakiet rozdzielający stalowa Rurka 60x12x4 i 80x20x4mm, z luźną rurką 900 μm 1,0+0,1/-0 m, złącze SC/APC.Specyfikacje wydajności:ParametrySymbolSpecyfikacjeJednostkaNumer kanałuCh1 × 121 × 24Długość fali operacyjnej1260 ~ 1650nmTest Falu długości fali1310/1550nmStosune......

Wyślij zapytanie

Opis produktu

1x12/1 × 24 PLC Pakiet rozdzielający stalowa Rurka 60x12x4 i 80x20x4mm, z luźną rurką 900 μm 1,0+0,1/-0 m, złącze SC/APC.

Specyfikacje wydajności:

Parametry	Symbol	Specyfikacje		Jednostka
Numer kanału	Ch	1 × 12	1 × 24
Długość fali operacyjnej		1260 ~ 1650		nm
Test Falu długości fali		1310/1550		nm
Stosunek widmowy		8,333%	4,166%	%
Utrata wstawiania 1	Il	≤12,5	≤16,0	db
Jednolitość	Uni	≤1,2	≤1,6	db
Strata zależna od polaryzacji	PDL	≤0,35	≤0,40	db
Strata powrotu	Rl	≥55		db
Kierunek 2	Reż	≥55		db
Wejście mocy wzrokowej	P	100		MW
Typ światłowodowy		ITU-T G657 A1
Typ warkocza		Cały port ： Biała luźna rurka 900 μm
Długość wejściowa		1,0 +0,1/-0		m
Długość wyjściowa		1,0 +0,1/-0		m
Złącze		Wszystkie port ： SC/APC
Znak kablowy		1x12 plc ： W 、 1、2…… 11 、 12 1x24 plc ： W 、 1、2…… 23 、 24
Wymiar pakietu (L) × (w) × (h)	PKG	1x12 Plc ： 60x12x4 1x24 Plc ： 80x20x6		mm
Temperatura pracy	Szczyt	-40 ~ +85		℃
Temperatura przechowywania	TST	-40 ~ +85		℃

*Uwagi: 1. Wszystkie wartości strat wstawienia obejmują utratę złącza.

Szkic mapa:

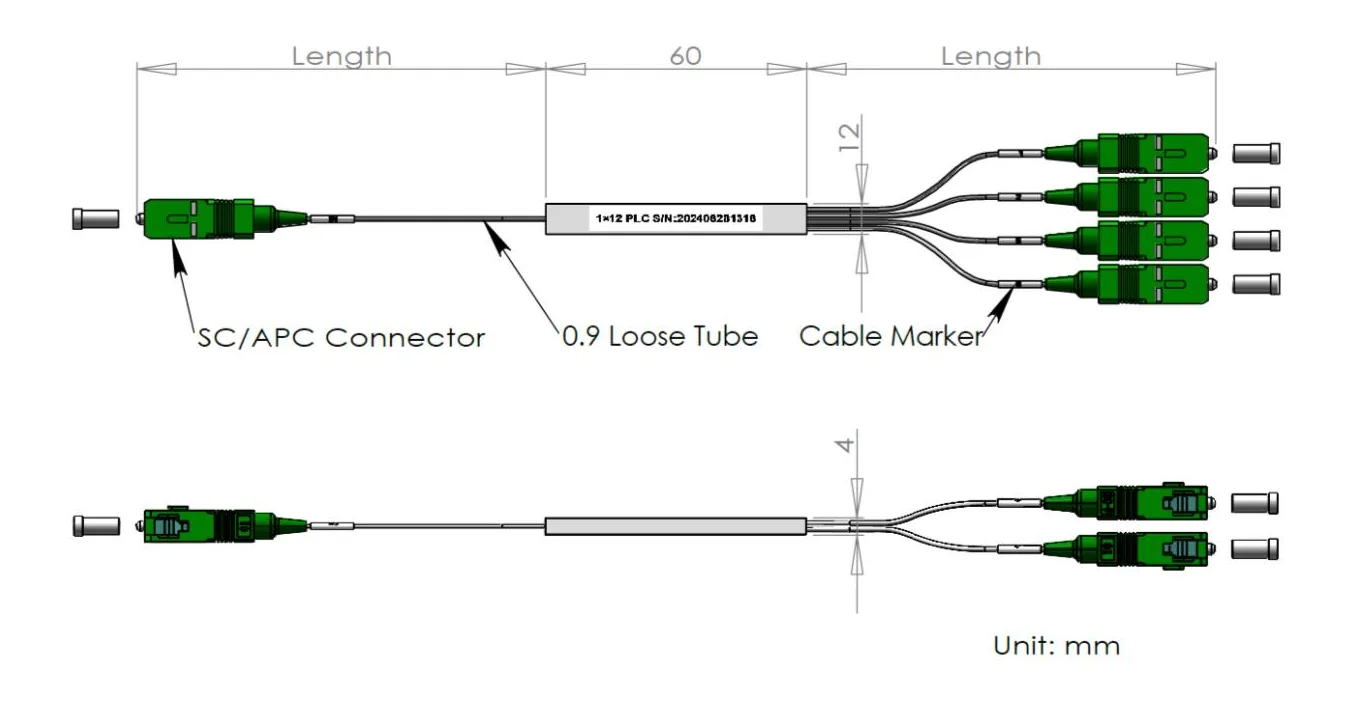

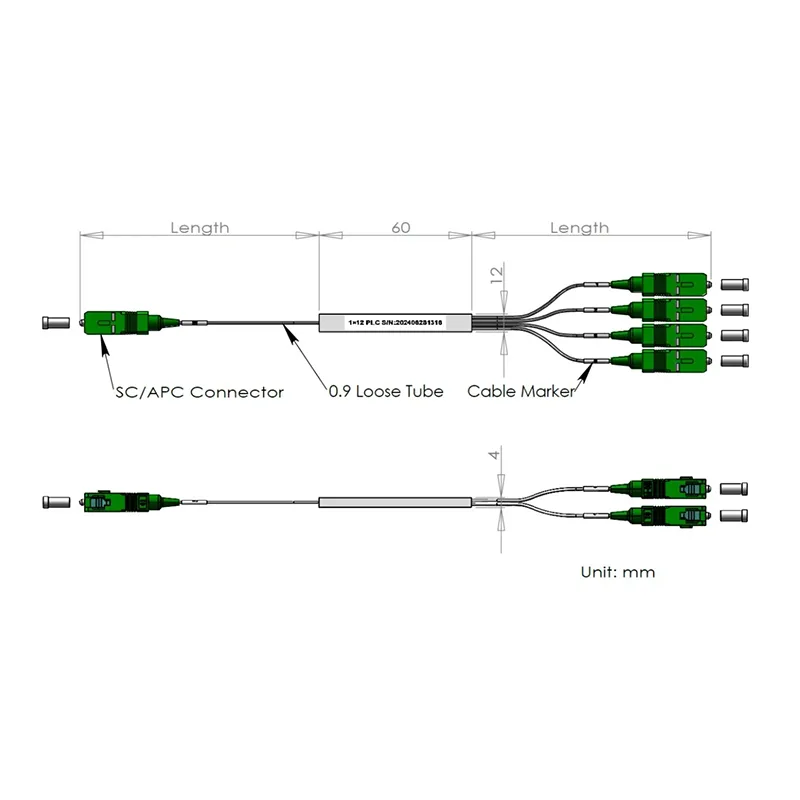

1x12 PLC Splitter

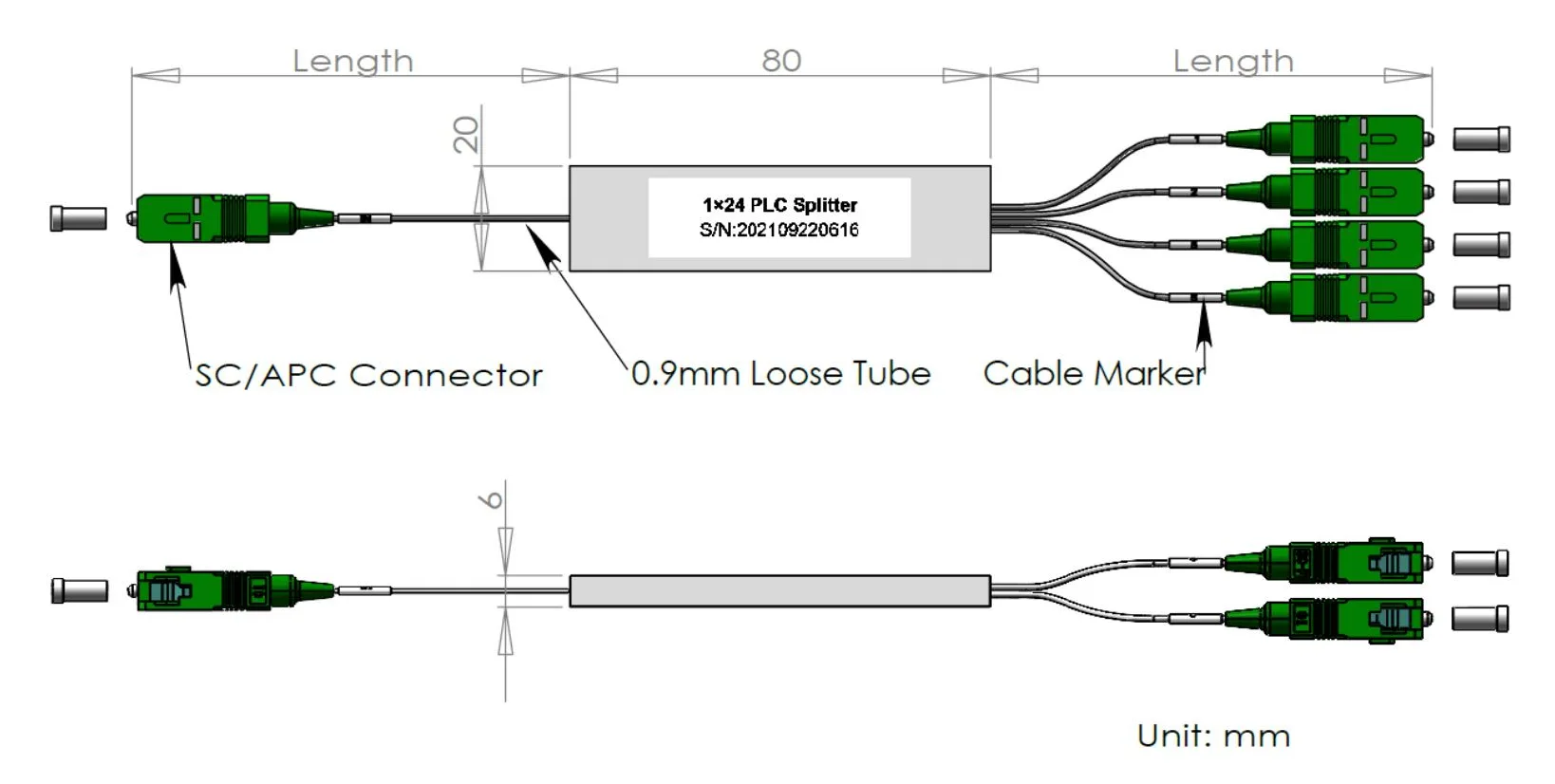

1x24 PLC Splitter

Raport z testu:

1. Raport testowy z dokładnymi wartościami, które należy uwzględnić w opakowaniu.

Przykładowy raport: 1x12 Mini 0,9 mm PLC Data arkusz rozdzielacza

Długość fali operacyjnej (NM)	1260-1650	Sprawdzona data	2024/11/30
P/N:	1x12-0,9-in 1,0 m wyjścia 1,0 m-SCAPC	GRZECH:	21113000001
Typ światłowodowy	G657A2	Długość światłowodowa (m)	W ≥1,0 m/out> 1,0 m
Typ złącza	Sciapc	Wymiar pakietu (MM)	60x12x4
Temperatura przechowywania	-40 ~+85 ℃	Temperatura robocza	-40 ~+85 ℃

Ltem	(DB)		PDL (DB)		RL (db)
Długość fali (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	MAX.12.50		MAX.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Przechodzić	Przechodzić
Port 2	12.24	12.35	0.16	0.06	Przechodzić	Przechodzić
Port 3	12.22	12.20	0.12	0.07	Przechodzić	Przechodzić
Port 4	12.30	12.24	0.04	0.04	Przechodzić	Przechodzić
Port 5	12.24	12.25	0.11	0.05	Przechodzić	Przechodzić
Port 6	12.35	12.29	0.11	0.01	Przechodzić	Przechodzić
Port 7	12.42	12.44	0.21	0.11	Przechodzić	Przechodzić
Port 8	12.23	12.18	0.11	0.01	Przechodzić	Przechodzić
Port 9	12.27	12.19	0.21	0.10	Przechodzić	Przechodzić
Port 10	12.38	12.17	0.02	0.04	Przechodzić	Przechodzić
Port 11	12.29	12.21	0.11	0.06	Przechodzić	Przechodzić
Port 12	12.42	12.27	0.08	0.07	Przechodzić	Przechodzić
Wejście	Na				Na
Max	12.43	12.44	0.21	0.11	Nie dotyczy
Min.	12.22	12.18	0.04	0.01	Nie dotyczy
Przeciętny	12.30	12.29	0.13	0.05	Na
Jednomierność (≤0,8dB)	0.21	0.27	Kierunek (db)		> 55

Gorące Tagi: 1*12 1*24 PLC Rozdzielacz
