Całkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSS

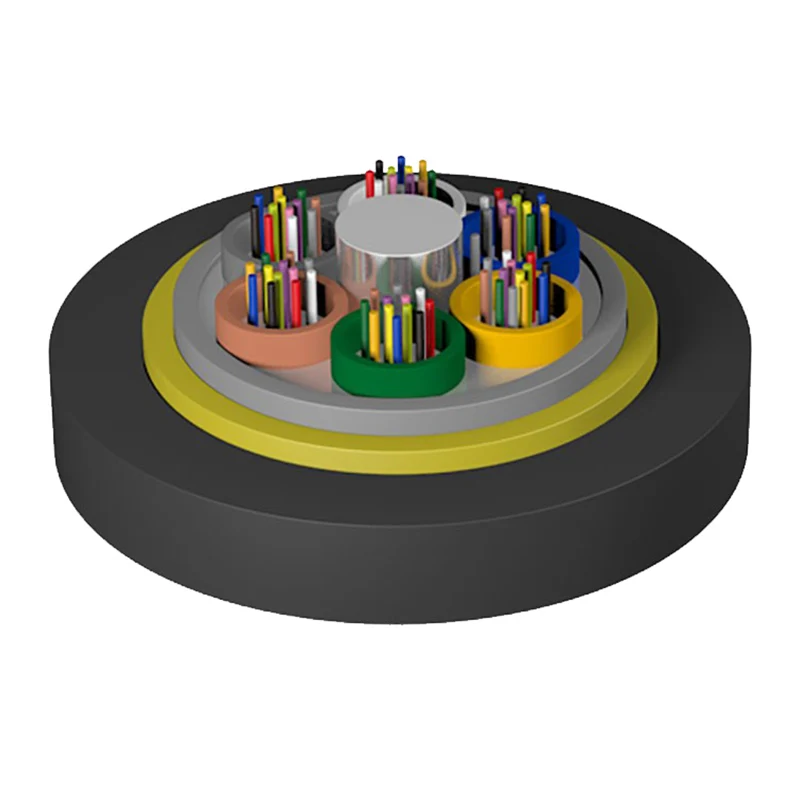

Wszystkie dielektryczne, samonośne napowietrzne kable światłowodowe ADSS mają strukturę splotu luźnej tuby, a światłowód o średnicy 250 μm jest osłonięty w luźnej tubie wykonanej z materiału o wysokim module sprężystości, a luźna tuba jest wypełniona wodoodporną mieszanką. Luźna rurka (i lina wypełniająca) są owinięte wokół niemetalowego rdzenia wzmacniającego (FRP), tworząc zwarty rdzeń kabla, a szczelina rdzenia kabla jest wypełniona smarem blokującym wodę. Rdzeń kabla jest wytłaczany z wewnętrzną powłoką z polietylenu (PE), następnie pokryty aramidem w celu wzmocnienia, a na koniec wytłaczany z zewnętrzną powłoką z polietylenu (PE) lub zewnętrzną powłoką z systemem śledzenia elektrycznego (AT).

Wyślij zapytanie

Opis produktu

Fundacja Doskonałości Inżynieryjnej i Produkcji

Produkcja tzwCałkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSSkoncentruje się na duchu rzemiosła. Nasza grupa obsługuje cztery wyspecjalizowane zakłady — zajmujące się kablami wewnętrznymi i zewnętrznymi, komponentami ODN i sprzętem sieciowym — zapewniając, że każdy komponent spełnia rygorystyczne międzynarodowe standardy.

Certyfikowana jakość: Nasze procesy produkcyjne sukcesywnie uzyskały certyfikaty ISO9001 i ISO45001.
Uznanie na całym świecie: Produkty Orientalfiber są szeroko stosowane przez operatorów telekomunikacyjnych oraz branżę radiowo-telewizyjną na całym świecie, potwierdzając swoją niezawodność w projektach inżynieryjnych na dużą skalę.

Podstawowa struktura techniczna

TheCałkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSSwykorzystuje wyrafinowaną strukturę splotu warstwy luźnej rurki. Taka konstrukcja zapewnia ochronę włókien optycznych o średnicy 250 μm w tubach o wysokim module sprężystości wypełnionych specjalistycznym wodoodpornym związkiem.

Element wzmacniający: Środkowy rdzeń niemetalowy FRP (tworzywo sztuczne wzmocnione włóknem) zapobiega indukcji elektromagnetycznej.
Blokowanie wody: rdzeń kabla jest wypełniony smarem blokującym wodę, aby zapobiec wnikaniu wilgoci.
Wzmocnienie: Zastosowano przędzę aramidową o wysokiej wytrzymałości, aby zapewnić niezbędne napięcie w instalacjach antenowych o dużej rozpiętości.
Ochrona zewnętrzna: W zależności od natężenia pola elektrycznego zapewniamy osłonę zewnętrzną z polietylenu (PE) lub powłokę zabezpieczającą przed śledzeniem (AT).

Perspektywa zamówień publicznych: rozwiązywanie problemów związanych z łącznością

1. Instalacja i wydajność linii pod napięciem

Głównym problemem związanym z wdrażaniem sieci są koszty przerw w dostawie prądu. TheCałkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSSzwłókno orientalnemożna zainstalować bez wyłączania zasilania, co znacznie zmniejsza przestoje operacyjne i koszty pracy dostawców mediów.

2. Odporność na środowisko i wytrzymałość mechaniczna

Dzięki maksymalnej rozpiętości przekraczającej 1000 m kabel ten został zaprojektowany tak, aby wytrzymywał duże obciążenia lodem i duże prędkości wiatru. Jego lekka konstrukcja zmniejsza obciążenie mechaniczne istniejących wież i podpór, zapewniając nienaruszoną integralność strukturalną linii energetycznej.

3. Kompatybilność i trwałość przy wysokim napięciu

TheCałkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSSzostał specjalnie zaprojektowany do zastosowań w środowiskach wysokiego napięcia. W przypadku linii 110 kV i 220 kV zastosowanie naszej osłony AT (Anti-tracking) zapobiega erozji elektrycznej, zapewniając żywotność projektu ponad 30 lat.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Parametry techniczne

Nr ref. Średnica zewnętrzna (mm)	Nr ref. Waga (kg/km)		Rekomendacja Dzienny maks. Napięcie robocze (kN)	Maksymalne dopuszczalne napięcie robocze (kN)	Złamać siłę (kN)	Członek Siły CSA (mm2)	Moduł sprężystości (kN/mm2)	Współczynnik rozszerzalności cieplnej ×10-6/K	Odpowiednia rozpiętość (Norma NESC, m)
Nr ref. Średnica zewnętrzna (mm)	Osłona PE	W Pochwa	Rekomendacja Dzienny maks. Napięcie robocze (kN)	Maksymalne dopuszczalne napięcie robocze (kN)	Złamać siłę (kN)	Członek Siły CSA (mm2)	Moduł sprężystości (kN/mm2)	Współczynnik rozszerzalności cieplnej ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Typ światłowodowy	（+20℃）				przepustowość łącza		apertura numeryczna	Odetnij długość fali kabla optycznego
Typ światłowodowy	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	apertura numeryczna	Odetnij długość fali kabla optycznego
G.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---

Notatka:

A. W tabeli wymieniono tylko część kabli ADSS, o kable ADSS o innych rozpiętościach można zapytać sprzedawców.

B. Dane w tabeli podano pod warunkiem, że nie ma różnicy wysokości, a ugięcie montażowe wynosi 1%

C. Liczba włókien wynosi od 2 do 72, identyfikacja włókien jest zgodna z normą krajową

Zastosowanie: Antena samonośna

Kluczowa charakterystyka i wydajność

Optymalne wymiary: Małe średnice kabli zmniejszają wpływ czynników środowiskowych, takich jak wiatr i lód.

Doskonałe właściwości rozciągające: Dokładna ilość przędzy aramidowej jest obliczana dla każdego projektu w celu spełnienia określonych wymagań dotyczących rozpiętości.

Zgodność: Nasz kabel ADSS jest w pełni zgodny ze standardami IEEE 1222 i IEC 60794-1.

Stabilność termiczna: Utrzymuje doskonałą wydajność w szerokim zakresie temperatur roboczych.

Zastosowania strategiczne

Całkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSS jest preferowanym wyborem w przypadku:

Telekomunikacja: Linie miejskie klasy operatorskiej i transmisja danych w sieciach lokalnych.

Zakłady energetyczne: Linie przesyłowe wysokiego napięcia o różnych poziomach (10 kV do 220 kV).

Infrastruktura przemysłowa: Połączenia czołowe w zakresie energii elektrycznej, transportu kolejowego i autostrad.

Często zadawane pytania (FAQ)

P: W jaki sposób określa się materiał powłoki zewnętrznej dla różnych poziomów napięcia?

Odp.: W przypadku linii elektroenergetycznych 10 kV i 35 kV zwykle stosuje się osłonę z polietylenu (PE). W przypadku linii 110 kV i 220 kV obliczamy natężenie pola elektrycznego w punkcie zawieszenia i wykorzystujemy płaszcz zewnętrzny AT (Anti-tracking), aby zapobiec degradacji.

P: Jaka jest maksymalna rozpiętość kabli Orientalfiber ADSS?

Odp.: Chociaż rozpiętości różnią się w zależności od wymagań projektu, całkowicie dielektryczny, samonośny napowietrzny kabel światłowodowy ADSS można zaprojektować dla rozpiętości przekraczających 1000 m.

P: Czy tego kabla można używać w istniejących wieżach energetycznych?

O: Tak. Ponieważ jest lekki i niemetalowy, idealnie nadaje się do dodawania możliwości komunikacyjnych do istniejącej infrastruktury dystrybucji i przesyłu energii bez zwiększania znacznej wagi.
