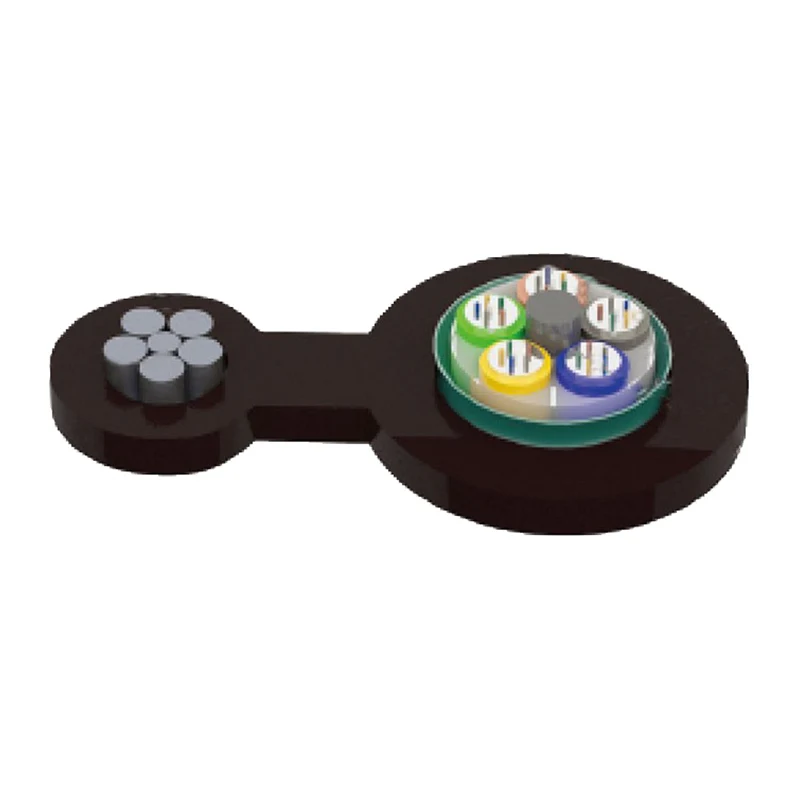

Rysunek 8 Kabel światłowodowy

Przegląd rdzenia

Kabel światłowodowy Orientalfiber Rysunek 8 to samonośny napowietrzny produkt do komunikacji optycznej, opracowany i wyprodukowany niezależnie przez Jiangsu Xuben Photoelectric Technology Co., Ltd. Produkt ten został zaprojektowany, aby spełnić wymagania dotyczące układania napowietrznego na duże odległości, o wysokiej stabilności, w komunikacji, energetyce, transporcie kolejowym i innych gałęziach przemysłu, łącząc doskonałe właściwości mechaniczne, wodoodporność i wygodę konstrukcji, i jest opłacalnym wyborem w przypadku zamówień masowych i zastosowań inżynieryjnych.

Podstawowa struktura produktu

Kabel światłowodowy Orientalfiber Rysunek 8 ma znormalizowaną i praktyczną konstrukcję: włókno światłowodowe o średnicy 250 μm jest umieszczone w luźnej rurze wykonanej z materiału o wysokim module sprężystości, a luźna rura jest całkowicie wypełniona specjalistycznym wodoodpornym związkiem. W rdzeniu kabla umieszczony jest metalowy centralny element wzmacniający, wokół którego owinięta jest luźna tuba i lina wypełniająca, tworząc zwarty okrągły rdzeń kabla. Rdzeń kabla jest pokryty wzdłużnie warstwą taśmy aluminiowej powlekanej tworzywem sztucznym (APL) i jest integralnie połączony ze splotami drutu stalowego, tworząc osłonę polietylenową w kształcie 8, co stanowi główną zaletę konstrukcyjną rdzenia kabla światłowodowego Rysunek 8.

Kluczowe zalety produktu dla klientów zaopatrzeniowych

Wysoka wytrzymałość na rozciąganie i wygoda konstrukcji

Skręcony drut stalowy skonfigurowany w kablu światłowodowym Rysunek 8 zapewnia bardzo wysoką odporność na rozciąganie, wspierając bezpośrednie, samonośne układanie nad głową. Konstrukcja ta eliminuje potrzebę stosowania dodatkowych pomocniczych elementów nośnych w budownictwie inżynieryjnym, skutecznie zmniejszając koszty robocizny i materiałów instalacyjnych na miejscu oraz skracając całkowity okres budowy w przypadku projektów zamówień publicznych na dużą skalę.

Stabilna zdolność adaptacji mechanicznej i temperaturowej

Kabel światłowodowy Rysunek 8 ma doskonałe właściwości mechaniczne i szeroką tolerancję temperaturową, dostosowując się do złożonych warunków układania na zewnątrz, takich jak wysoka temperatura, niska temperatura i wiatr. Utrzymuje stabilną wydajność transmisji podczas długotrwałej pracy na zewnątrz, zmniejszając awaryjność i późniejsze koszty konserwacji linii komunikacyjnych, co ma kluczowe znaczenie dla długoterminowej eksploatacji projektu.

Doskonała wodoodporność i odporność na wilgoć

W kablu światłowodowym Rysunek 8 zastosowano wiele technologii wodoodpornych, aby zapewnić długoterminową niezawodność: centralny element wzmacniający wykonany jest z drutu stalowego, luźna tuba jest wypełniona specjalną wodoodporną mieszanką, rdzeń kabla jest w 100% całkowicie wypełniony i dodana jest bariera dla wilgoci APL. Wielowarstwowa wodoodporna konstrukcja skutecznie blokuje wnikanie wody i wilgoci, chroniąc wewnętrzne światłowód i wydłużając żywotność kabla.

Materiały ochronne o wysokiej wytrzymałości

Luźna tuba kabla światłowodowego Rysunek 8 wykorzystuje materiały o wysokiej wytrzymałości odporne na hydrolizę, które są odporne na korozję chemiczną i uszkodzenia fizyczne w złożonych środowiskach. Dedykowany środek wypełniający tubę zapewnia ukierunkowaną ochronę światłowodu, unikając tłumienia sygnału i uszkodzeń spowodowanych zewnętrznym wytłaczaniem i wibracjami, zapewniając stabilną transmisję danych.

Standardy zgodności

Kabel światłowodowy Orientalfiber Rysunek 8 (typ GYTC8A) jest w pełni zgodny z międzynarodowymi i krajowymi normami branżowymi YD/T 1155 i IEC 60794-1. Wszystkie produkty przed opuszczeniem fabryki przechodzą ścisłą kontrolę jakości, spełniając standardowe wymagania globalnych zamówień w zakresie inżynierii komunikacji oraz dostosowując się do standardów przetargowych i zastosowań różnych krajów i regionów.

Elementy konstrukcyjne

Kompletna struktura kabla światłowodowego Orientalfiber Rysunek 8 składa się z 9 podstawowych komponentów, każdy z jasnym rozmieszczeniem funkcjonalnym zapewniającym ogólną wydajność produktu:

1. Skręcone przewody
2. Osłona PE
3. Błonnik
4. Mieszanka do wypełniania tub
5. Luźna tuba
6. Mieszanka do wypełniania kabli
7. Centralny członek siły
8. APL
9. Osłona PE

Scenariusze zastosowania kabla światłowodowego z rysunku 8

Kabel światłowodowy Orientalfiber Rysunek 8 ma szerokie zastosowanie w krajowych i zagranicznych operatorach telekomunikacyjnych, systemach łączności radiowej i telewizyjnej oraz systemach transmisji informacji. Nadaje się również do transmisji danych w sieci lokalnej, a także przemysłowych połączeń czołowych w energetyce, transporcie kolejowym, autostradach i innych gałęziach przemysłu infrastrukturalnego. Samonośna konstrukcja produktu sprawia, że ​​jest to preferowany kabel optyczny do układania napowietrznego na zewnątrz na dużych odległościach i na obszarach wiejskich.

Parametry techniczne

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Notatka:

A. Przyrostek Xn oznacza typ włókna

B. Układy kolorów światłowodu i tuby są określone w tabeli identyfikacji kolorów

C. Aby utrzymać szpulę w dobrym stanie, kabla nie należy przechowywać na zewnątrz dłużej niż 6 miesięcy

Zastosowanie: Antena samonośna

Często zadawane pytania

P1: Jaka jest podstawowa zaleta kabla światłowodowego Orientalfiber Rysunek 8 w przypadku zamówień masowych? A1: Kabel światłowodowy Rysunek 8 ma konstrukcję samonośną, co zmniejsza koszty budowy; przyjmuje wielowarstwową wodoodporną konstrukcję o wysokiej stabilności; produkt spełnia podwójne standardy, a producent posiada kompletny system produkcyjny, zapewniający stabilne dostawy i stałą jakość przy zakupach wielkoseryjnych.

P2: Czy kabel światłowodowy nr 8 nadaje się do długotrwałego stosowania napowietrznego na zewnątrz? O2: Tak. Produkt charakteryzuje się doskonałą odpornością mechaniczną i temperaturową, w połączeniu z wodoodporną i odporną na wilgoć konstrukcją i może pracować stabilnie w długotrwałych warunkach zewnętrznych, gdzie układane są nad głową.

P3: Czy kabel światłowodowy przedstawiony na rysunku 8 umożliwia realizację zamówień dostosowanych do indywidualnych potrzeb projektów inżynieryjnych? O3: Tak. Jako profesjonalny producent kabli optycznych, Orientalfiber może świadczyć ukierunkowane usługi dostosowywania konstrukcji i parametrów kabla światłowodowego Rysunek 8 zgodnie z rzeczywistymi potrzebami projektów zamówień inżynieryjnych.
