Kabel światłowodowy wielofunkcyjny (≥24f)

Kabel światłowodowy wielofunkcyjny (≥24f) wykorzystuje wielordzeniowe pod-jednostki (φ900 μm ścisłego buforowanego światłowodu, elementy wzmacniające aramid), niecząsteczkowane środkowe rdzeń zbrojeniowego, optyczne pod-jednostki kabla optycznego Zero-Halogena są skręcone w środkowym rdzeniu wzmocnienia. (LSZH, niski, bez halogenu, bez halogenu, płomienie-retardant) Pochwa jest wytłaczana na zewnątrz.

Wyślij zapytanie

Opis produktu

Charakterystyka

Struktura elementu nietopeta nietopeta, zapewnij, że kabel przetrwa większą wytrzymałość na rozciąganie

Ścisłe błonnik buforowy ma doskonałą wydajność płomienia-retardantów

Przędza aramidowa jako wytrzymałość, czyń kabel ma doskonałą wytrzymałość na rozciąganie

Materiał zewnętrzny jest odporny na korozję, wodoodporny, oporny na UV, płomienie i przyjazny dla środowiska.

Zastosowania

Dystrybucja kabla celu

Kabel dystrybucji szkieletu w budynku

Multi optyczne Patchcord

Standardy

Spełniają standardy YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-21/21 itd. Oprócz zwykłych produktów PVC istnieją również produkty, które przekazały certyfikaty UL OFNR i OFNP. Produkty LSZH wykorzystują różne materiały do spełnienia IEC60332-1 lub IEC60332-3C.

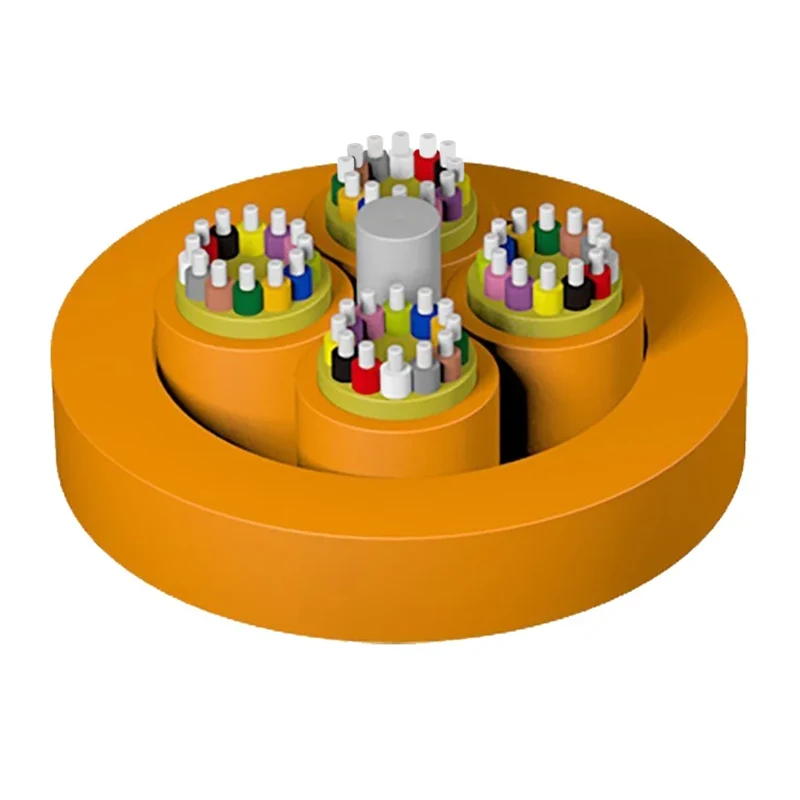

Rysunek struktury

1. Włókno

2. Podjednostka

3. przędza ARAMID

4. Centralny członek siły

5. Kurtka

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Parametry techniczne

Model kablowy	Średnica kabla (ref) (MM)	Waga kablowa (ref) (kg/km)		Wytrzymałość na rozciąganie Długi/krótkoterminowy (N)	Odporność na kruszenie Długi/krótkoterminowy (N/100 mm)	Promień zginania Dynamiczny/statyczny (MM)
Model kablowy	Średnica kabla (ref) (MM)	Kurtka PVC	Kurtka LSZH	Wytrzymałość na rozciąganie Długi/krótkoterminowy (N)	Odporność na kruszenie Długi/krótkoterminowy (N/100 mm)	Promień zginania Dynamiczny/statyczny (MM)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d/10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d/10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d/10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d/10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d/10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d/10d

Charakterystyka optyczna

Typ światłowodowy	Osłabienie				Ofl	Przepustowość trybu efektywnego	10 GBIT/S Długość łącza Ethernet	Minimalny promień zakrętu
Stan	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Typowa wartość	Maksymalna wartość	Typowa wartość	Maksymalna wartość		850/1300 nm	850 nm	850 nm	/
Jednostka	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652d	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657a1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30

Transport/ magazyn/ temperatura robocza: -20 ℃ -+60 ℃, Temperatura instalacji: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
