Unitedalliczne oświetlenie o lekkim oświetleniu 73 Oświetlenie 73 Kabel światłowodowy

Strukturą nie-metalicznego lekkiego oświetlenia lekkiego oświetlenia światłowodowego nie-metalicznego 73 osłony jest umieszczenie jednomodowego światłowca lub wielomodowego światłowodu do luźnej rurki wykonanej z materiału poliestrowego o wysokim module, a rurka jest wypełniona wodoodpornym związkiem. Materiał blokowania wody jest dodawany do luźnej rurki, aby zapewnić wodoodporną wydajność kabla optycznego. Luźna rurka jest owinięta prętem FRP, a na rdzeniu kablowym jest warstwa wewnętrznej osłony polietylenowej. Po tym, jak pasek FRP zostanie owinięty podłużnie, zewnętrzna pochwa polietylenowa jest wytłaczana w celu utworzenia kabla.

Wyślij zapytanie

Opis produktu

Charakterystyka

Dobre właściwości mechaniczne i temperaturowe

Dobra odporność na hydrolizę i wysoka wytrzymałość

Specjalny związek wypełniający rurkę zapewniają krytyczną ochronę błonnika

Dobra odporność na ciśnienie boczne i miękkość

Owijanie FRP zapewnia wytrzymałość na rozciąganie kabla i zapewnia dobrą ochronę luźnej rurki

Zakład z owiniętą FRP i FRP TAPE Make Kabel ma doskonałą wydajność odporną na gryzonie

Osłona polietylenu (PE) ma dobrą odporność na promieniowanie UV

Mała średnica, lekka i przyjazna instalacja

Standardy

Kabel GYQFXTY73 jest zgodny ze standardowym YDT 769-2010, a także IEC 60794-1.

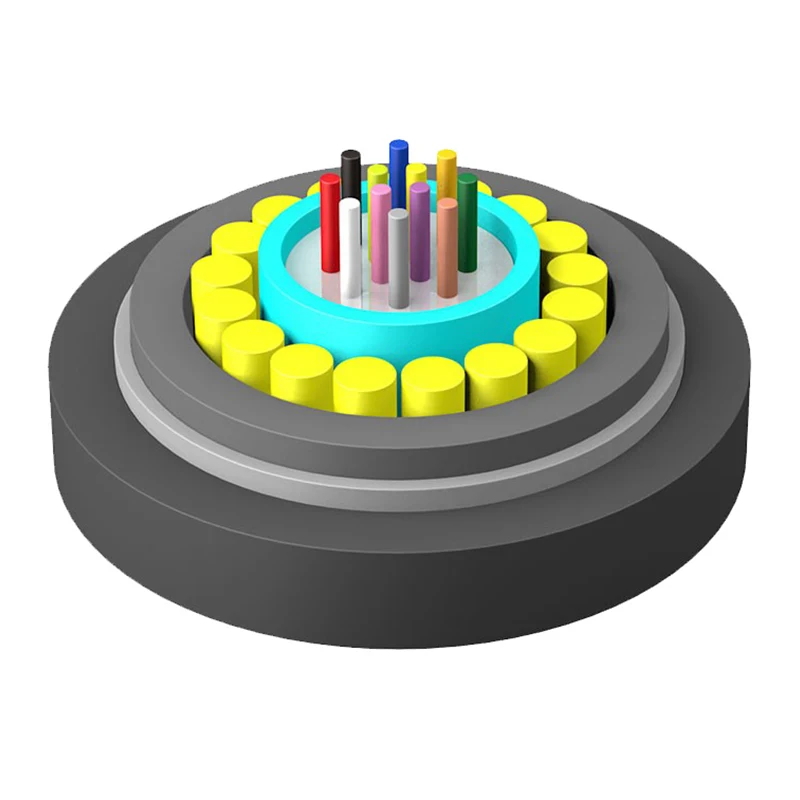

Rysunek struktury

1. Fibre

2. Związek wypełniający

3. Rurka

4.FRP

5. Możliwy materiał wypełniający

6. Peathe wewnętrzna pochwa

7. Materiał blokujący wodę

8. FRP Taśma

9.pe zewnętrzna pochwa

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Parametry techniczne

Typ kabla (Zwiększone o 2 włókna)	Liczba błonnika	Waga kablowa (ref) (kg/km)	Wytrzymałość na rozciąganie Długi/krótkoterminowy (n)	Odporność na kruszenie Długi/krótkoterminowy (N/100 mm)	Promień zginania Statyczny/dynamiczny (mm)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Temperatura przechowywania/robocza: -40 ℃ -+70 ℃

Charakterystyka optyczna

Typ światłowodowy	Tłumienie (+20 ℃)				Przepustowość łącza		Apertura numeryczna	Długość fali odcięcia kabla λcc
Typ światłowodowy	@850 nm	@1300 nm	@1310nm	@1550 nm	@850 nm	@1300 nm	Apertura numeryczna	Długość fali odcięcia kabla λcc
G.652	---	---	≤0,36dB/km	≤0,22db/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40dB/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 µm	≤3,3db/km	≤1.2dB/km	---	---	≥500 MHz · km	≥500 MHz · km	0,200 ± 0,015na	---
62,5/125 µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275 ± 0,015na	---

Notatka:

A. Sufiks XN oznacza typ światłowodowy

B. Układy kolorów włókna i rurki są określone w tabeli identyfikacji kolorów

C. UNI-Tube Niemetaliczne 73 jasne oświetlenie przeciwpośrednie kabel światłowodowy nie powinien przechowywać w środowisku zewnętrznym dłużej niż 6 miesięcy, aby zachować dobry stan kołowrotka kablowego

Zastosowanie: kanał/antena

Gorące Tagi: Unitedalliczne oświetlenie o lekkim oświetleniu 73 Oświetlenie 73 Kabel światłowodowy
