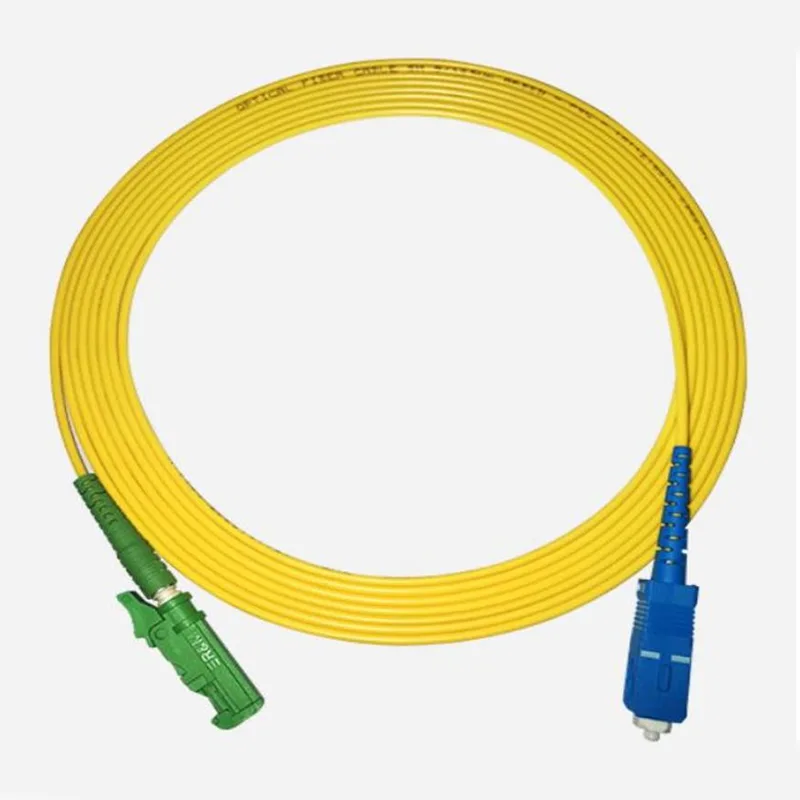

3 mm okrągły kabel E2000/APC-SC/UPC Patch

Aplikacja:● Centra danych● Aplikacje Ethernet● Aplikacje FTTH● Aplikacje szkieletowe, poziome i pionowe● Usługi wideo, danych i głosu● Zastosowania sprzętu do testowaniaCechy:● Złącze o wysokiej precyzji● Poliska do twarzy UPC & APC● SC, LC, wszystkie złącza pojedynczego światłowodowego● Dostępn......

Wyślij zapytanie

Opis produktu

Aplikacja:

● Centra danych

● Aplikacje Ethernet

● Aplikacje FTTH

● Aplikacje szkieletowe, poziome i pionowe

● Usługi wideo, danych i głosu

● Zastosowania sprzętu do testowania

Cechy:

● Złącze o wysokiej precyzji

● Poliska do twarzy UPC & APC

● SC, LC, wszystkie złącza pojedynczego światłowodowego

● Dostępna dostosowana długość

● 100% fabrycznie zakończone i przetestowane

● zgodne z ROHS

Specyfikacja techniczna:

Konstrukcje	Jednostka	Opisy
Tryb światłowodowy		Tryb pojedynczy: ITU-T G657A1
Liczba błonnika		Simplex
Długość fali	nm	1310/1550
Utrata wstawiania	db	≤0,30
Strata powrotu	db	≥55 (APC) ≥50 (UPC)
Średnica błonnika Buffer-Buffer	jeden	900
Kolor światłowodowy Thight-Buffer		Biały
Kolor kurtki kablowej		Żółty
Materiał z kurtki kablowej		LSZH
Średnica kabla	mm	Φ3,0 ± 0,20
Długość	m	3,0 +0,1/-0
Typ złącza		SC/APC (zielony) SC/UPC (niebieski)
Poliska końcowa		APC i UPC
Materiał Ferrule		Ceramiczny
Powtarzalność połączenia		> 800 razy
Minimalny promień zginania	mm	≥20
Zatrzymanie światłowodów/kabla spotykają się	N	50n ± 2n przy czasie trwania 5n/s 120s
Temperatura robocza	℃	-25 ℃ ~ +65 ℃
Temperatura przechowywania	℃	-25 ℃ ~ +65 ℃

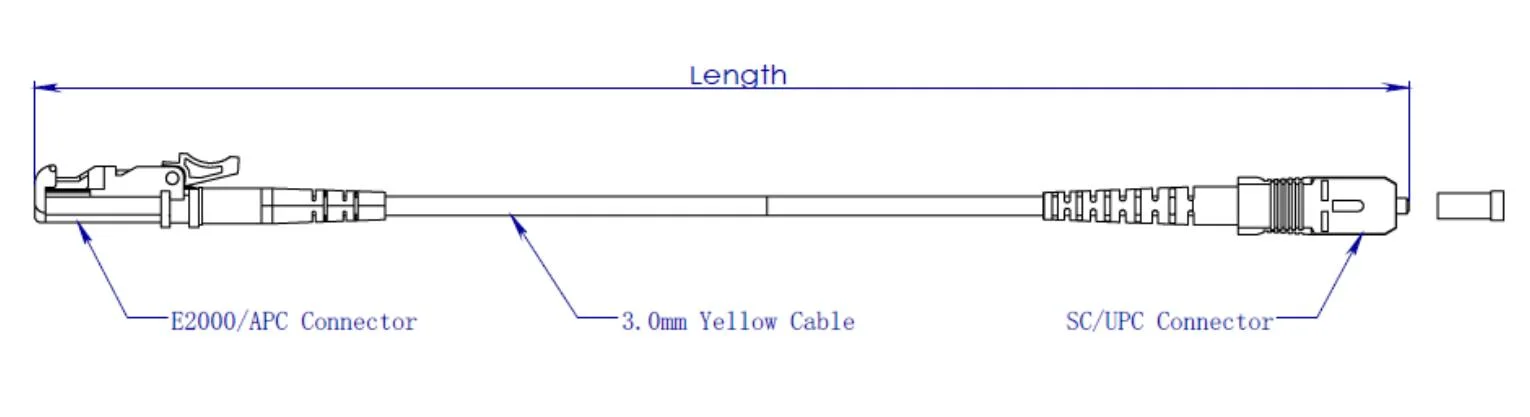

Rysunek wymiarowy:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

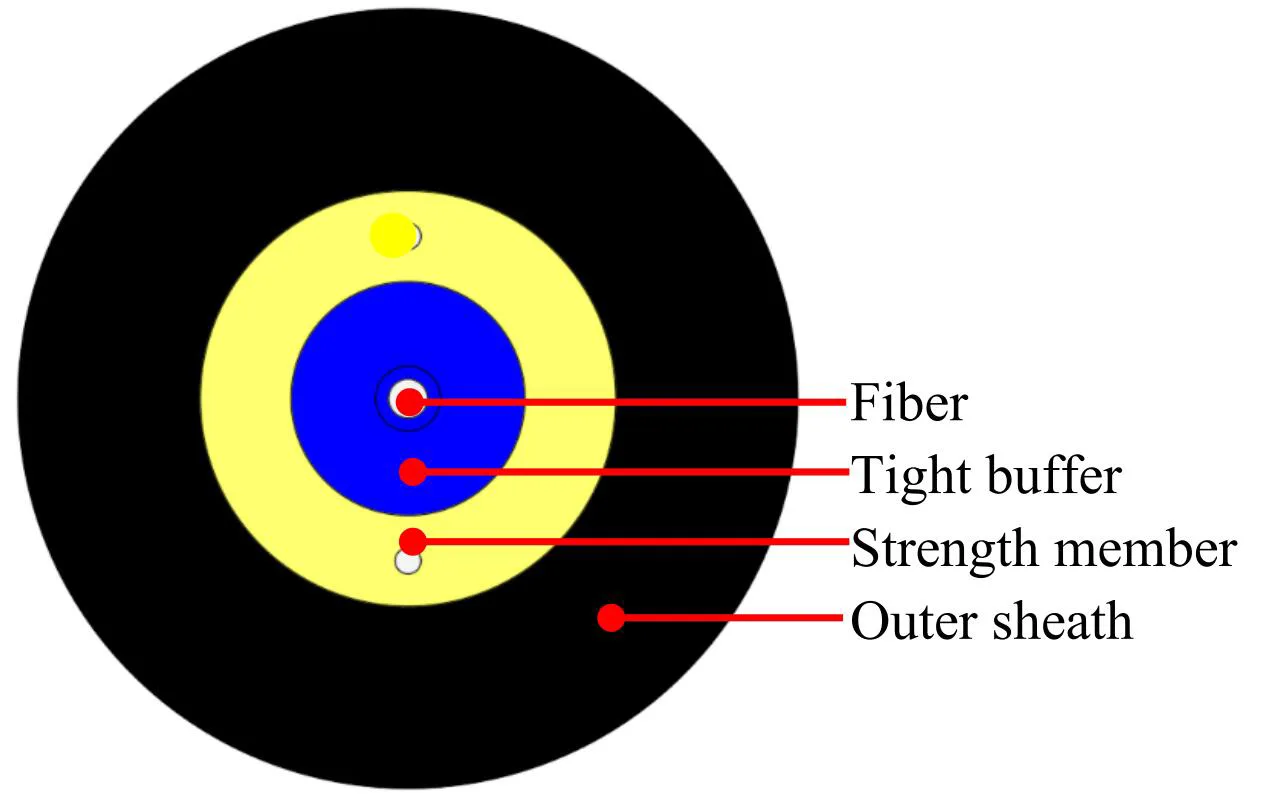

Konstrukcja kablowa:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Rzeczy		Specyfikacje
Ścisły błonnik buforowy	Liczba błonnika	1
	Typ światłowodowy	G.657A1
	Kolor światłowodowy	Niebieski
	Tworzywo	LSZH
	Średnica	Φ0,9 ± 0,05 mm
	Ciasny kolor bufora	Biały
Członek siły	Tworzywo	Przędza poliestrowa
Zewnętrzna pochwa	Tworzywo	LSZH
	Średnica	Φ3,0 ± 0,2 mm
	Kolor osłonki zewnętrznej	Żółty
Znak atramentu	Kolor	Czarny

Charakterystyka włókien:

Wszystkie cechy włókna kablowego (włókno gotowego kabla) powinny być przynajmniej zgodnie z zaleceniem ITU-T G.657A1 i będą następujące.

Przedmiot	Specyfikacja
Typ światłowodowy	Pojedynczy tryb
Materiał światłowodowy	Domieszkowana krzemionka
Współczynnik tłumienia @ 1310 nm @ 1383NM @ 1460 nm @ 1550 nm @ 1625 Nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Długość fali odcięcia kabla	≤ 1260 nm
Długość fali zerowej rozpadu	1300 ~ 1324 nm
Zero-Dyspersyjne nachylenie	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dyspersja chromatyczna @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Średnica pola trybu @ 1310 nm	8,8 ± 0,4um
Błąd koncentryczności rdzenia / odziany	≤ 0,5 jeden
Średnica okładziny	125,0 ± 0,7 jeden
Okładzinę nieokrągłość	≤5%
Średnica powłoki pierwotnej	242 ± 7 jeden
Powłoka pierwotna / powłoka koncentryczności	≤10 µm
Powłoka nieokrągłość	≤0,7%
Tłumienie z utratą zginania kablowego 1 Turn 1 Promień 10 mm 10 obrotów 1 promień 15 mm	1550 nm ≤ 0,75db/km 1625 nm ≤ 1,5dB/km 1550 nm ≤ 0,25dB/km 1625 nm ≤ 1,0dB/km
