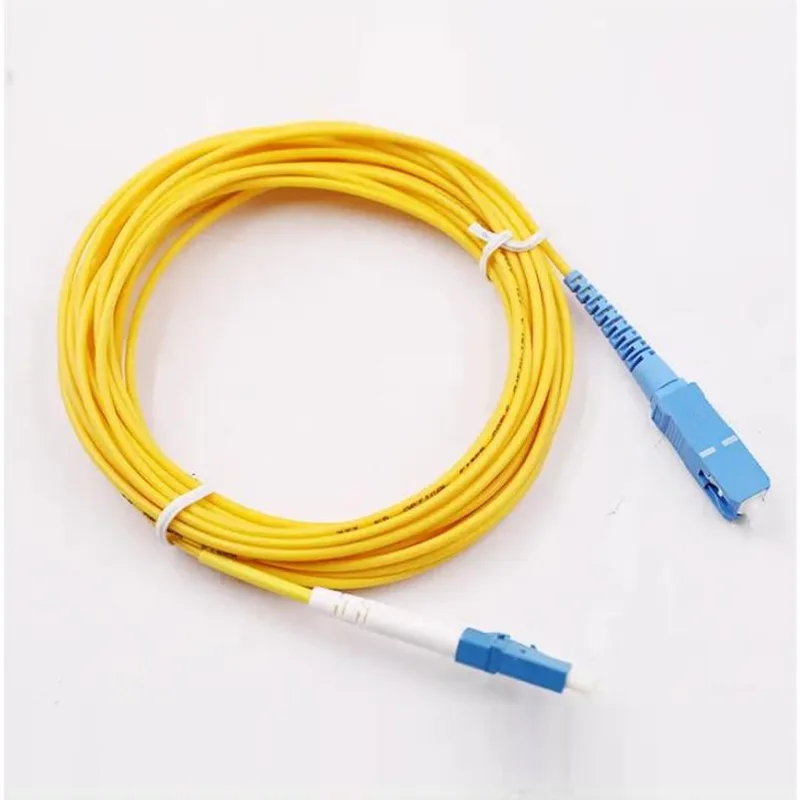

Konwencjonalne kable krosowe SC/UPC-LC/UPC 3,0 mm

Orientalfiber Conventional SC/UPC-LC/UPC Patchcordy 3,0 mm to jednomodowe światłowodowe kable krosowe ze złączami SC/UPC i LC/UPC na obu końcach, wyposażone w osłonę kabla o średnicy 3,0 mm. Te kable krosowe są w 100% fabrycznie zakończone i przetestowane, co zapewnia stałą wydajność i stabilną transmisję sygnału. W produkcie zastosowano materiał płaszcza o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH), który jest przyjazny dla środowiska i bezpieczny, odpowiedni do różnych scenariuszy zastosowań wewnętrznych i półzewnętrznych. Konwencjonalne kable krosowe Orientalfiber SC/UPC-LC/UPC 3,0 mm zostały zaprojektowane tak, aby spełniać podstawowe wymagania połączeń sieci optycznych, zapewniając niezawodną jakość i długą żywotność.

Podstawowe funkcje

1. Złącze o wysokiej precyzji: Kable krosowe są wyposażone w precyzyjne złącza jednowłóknowe SC i LC z ceramiczną tulejką, aby zapewnić dokładne ustawienie włókien optycznych, zmniejszyć utratę sygnału i poprawić stabilność transmisji sygnału. Złącza są wyposażone w mechanizm zatrzaskowy typu push-pull, który można łatwo podłączać i odłączać oraz skutecznie zapobiegać przypadkowemu rozłączeniu podczas użytkowania.

2. Polerowanie powierzchni końcowej UPC: Powierzchnia czołowa złącza jest polerowana przy użyciu technologii UPC, która ma mikrowypukłą powierzchnię, zapewniającą dobry kontakt pomiędzy powierzchniami końcowymi włókien optycznych, redukując odbicia wsteczne, a strata odbiciowa jest nie mniejsza niż 50dB, spełniając wymagania szybkiej transmisji sygnału na duże odległości.

3. Konstrukcja z pojedynczym włóknem: Wszystkie złącza konwencjonalnych kabli krosowych Orientalfiber SC/UPC-LC/UPC 3,0 mm są złączami jednowłóknowymi, które nadają się do jednomodowej transmisji sygnału optycznego, pasują do światłowodu jednomodowego ITU-T G652D i mogą być stosowane w różnych szybkich systemach sieci optycznych.

4. Długość dostosowywana: zapewniamy usługi związane z długością dostosowywaną do potrzeb klienta, przy standardowej długości 5 m (z tolerancją +0,3/-0 m), a inne długości można dostosować w celu spełnienia różnych potrzeb układu różnych projektów sieciowych.

5. Ścisłe testy fabryczne: Każdy konwencjonalny kabel krosowy SC/UPC-LC/UPC 3,0 mm firmy Orientalfiber poddawany jest 100% zakańczaniu i testom fabrycznym przed opuszczeniem fabryki, obejmującym tłumienie wtrąceniowe, tłumienie odbiciowe i inne kluczowe wskaźniki wydajności, zapewniając, że każdy produkt spełnia odpowiednie standardy i może być używany bezpośrednio po dostawie.

6. Zgodny z dyrektywą ROHS: Produkt jest zgodny z normami środowiskowymi ROHS, nie zawiera szkodliwych substancji, jest przyjazny dla środowiska i bezpieczny oraz może być stosowany w różnych obszarach wrażliwych dla środowiska, takich jak centra danych i obszary mieszkalne.

Scenariusze zastosowań

Konwencjonalne kable krosowe Orientalfiber SC/UPC-LC/UPC 3,0 mm są szeroko stosowane w różnych scenariuszach sieci optycznych, głównie w następujących obszarach:

• Centra danych: wykorzystywane do szybkiego połączenia sygnału optycznego pomiędzy serwerami, przełącznikami, urządzeniami pamięci masowej i innym sprzętem w centrach danych, obsługując potrzeby transmisji o dużej przepustowości i zapewniając stabilną pracę centrów danych.

• Zastosowania Ethernet: Odpowiednie dla systemów Ethernet o różnej skali, umożliwiające szybką i stabilną transmisję danych pomiędzy urządzeniami sieciowymi, poprawiające wydajność i niezawodność sieci.

• Zastosowania FTTH: stosowane w systemach światłowodowych FTTH, łączących terminale linii optycznych (OLT) i jednostki sieci optycznej (ONU), zapewniając szybkie usługi szerokopasmowe dla mieszkańców i przedsiębiorstw.

• Zastosowania szkieletowe, poziome i pionowe: stosowane w okablowaniu szkieletowym, poziomym i pionowym budynków kompleksowych systemów okablowania, realizujące połączenie sygnałów optycznych pomiędzy różnymi piętrami i różnymi obszarami oraz spełniające potrzeby układu sieci na dużą skalę.

• Usługi wideo, danych i głosu: wykorzystywane do transmisji sygnałów wideo, danych i głosu, zapewniające wyraźną i stabilną transmisję sygnału oraz odpowiednie dla systemów komunikacyjnych, takich jak radio i telewizja oraz nadzór wideo.

• Zastosowania sprzętu testowego: używany jako kabel połączeniowy do optycznego sprzętu testowego, zapewniający dokładność i wiarygodność wyników testów i szeroko stosowany w badaniach, rozwoju i testowaniu produktów komunikacji optycznej.

Konstrukcja i materiał kabla

Konwencjonalne kable krosowe Orientalfiber SC/UPC-LC/UPC 3,0 mm mają rozsądną strukturę kabla i zawierają wewnątrz włókno buforowe 900 μm, które może skutecznie chronić rdzeń światłowodu i zmniejszać wpływ sił zewnętrznych na światłowód. Włókno buforowe jest koloru białego, co można łatwo rozróżnić podczas budowy i konserwacji.

Płaszcz kabla jest żółty, wykonany z materiału o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH), który ma właściwości ognioodporne, niskodymowe i nietoksyczne. W przypadku pożaru nie wydziela szkodliwych gazów, co może skutecznie chronić bezpieczeństwo personelu i sprzętu. Średnica kabla wynosi Φ3,0 ±0,20 mm, jest elastyczny i łatwy do zginania, a minimalny promień zgięcia wynosi nie mniej niż 20 mm, co jest wygodne do okablowania w wąskich przestrzeniach.

Zalety produktu

Niezawodna wydajność

Konwencjonalne kable krosowe Orientalfiber SC/UPC-LC/UPC 3,0 mm wykorzystują wysokiej jakości materiały i precyzyjną technologię produkcji, ze tłumiennością wtrąceniową ≤0,25 dB i stratą odbiciową ≥50 dB (UPC), zapewniając niską stratę i stabilną transmisję sygnału. Powtarzalność połączenia jest ponad 800 razy, a siła trzymania światłowodu/kabla wynosi 50N±2N przy 5N/s przez 120 s, co pozwala dostosować się do długotrwałego użytkowania w różnych środowiskach.

Szerokie możliwości adaptacji do środowiska

Produkt ma szeroki zakres temperatur roboczych -20°C ~ +70°C i zakres temperatur przechowywania -40°C ~ +85°C, co pozwala dostosować się do różnych trudnych warunków środowiskowych, w tym środowisk o wysokiej i niskiej temperaturze oraz wilgotnych, i nadaje się do użytku wewnątrz i na zewnątrz.

Łatwy w instalacji i utrzymaniu

W złączach SC i LC patchcordów zastosowano mechanizm zatrzaskowy typu push-pull, który można łatwo podłączać i odłączać oraz można go obsługiwać jedną ręką, co poprawia efektywność instalacji i konserwacji. Standaryzowana konstrukcja zapewnia dobrą wymienność, a złącza mogą być używane z innymi standardowymi adapterami i sprzętem SC/UPC i LC/UPC.

Opłacalne

Jako profesjonalny producent, Orientalfiber posiada własny, kompletny łańcuch produkcyjny, który pozwala skutecznie kontrolować koszty produkcji. Konwencjonalne kable krosowe SC/UPC-LC/UPC 3,0 mm zapewniają wysoką jakość działania za rozsądną cenę, która jest opłacalna w przypadku projektów sieciowych na dużą skalę i długotrwałego użytkowania.

Specyfikacja techniczna:

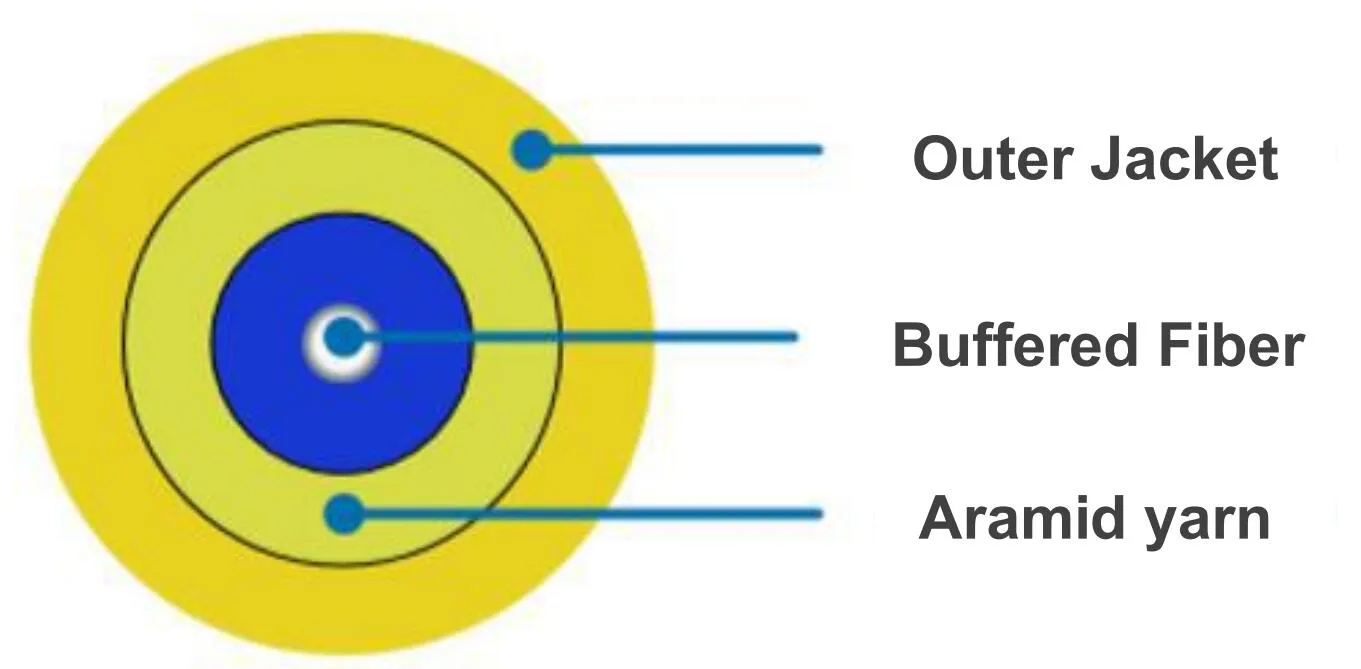

Konstrukcja kabla:

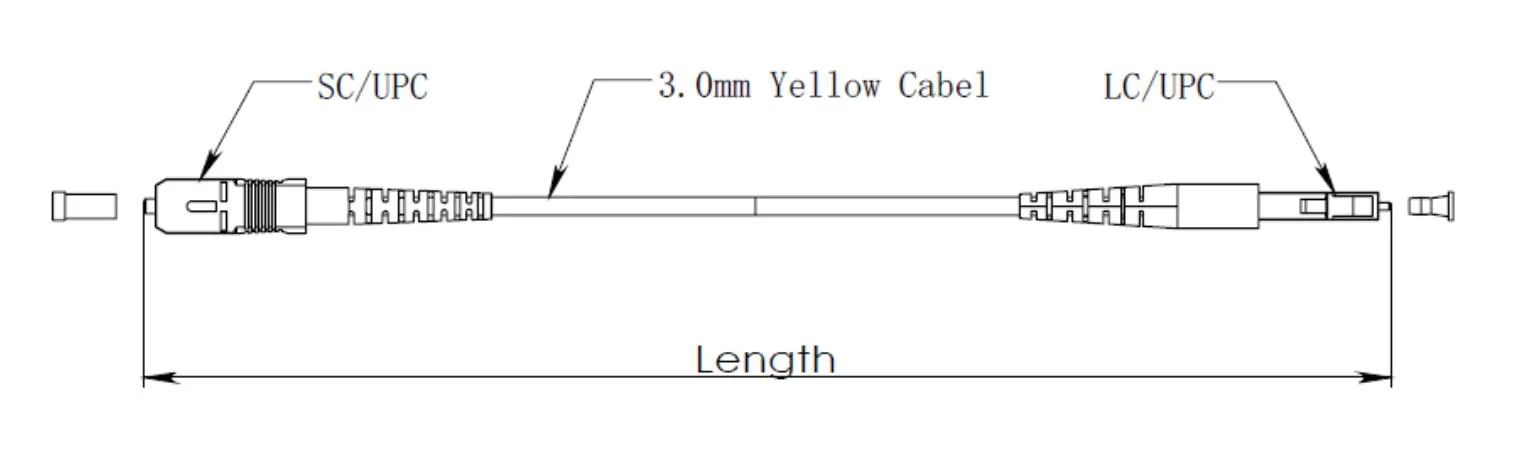

Rysunek wymiarowy:

FAQ (często zadawane pytania)

P1: Czy można dostosować długość konwencjonalnych kabli krosowych Orientalfiber SC/UPC-LC/UPC 3,0 mm?

A1: Tak, zapewniamy usługi o dostosowywanej długości. Standardowa długość wynosi 5 m, inne długości można dostosować do własnych potrzeb. Możesz skontaktować się z naszym zespołem sprzedaży, aby potwierdzić szczegóły dostosowywania.

P2: Jaka jest różnica między złączami SC/UPC i LC/UPC?

A2: Złącza SC/UPC mają prostokątną obudowę i wykorzystują mechanizm zatrzaskowy typu push-pull, który można łatwo podłączać i odłączać oraz charakteryzuje się dużą gęstością instalacji. Złącza LC/UPC są małe, mają średnicę tulejki 1,25 mm, co stanowi połowę złącza SC, i są odpowiednie do instalacji o dużej gęstości, takich jak centra danych. Obydwa złącza wykorzystują polerowanie powierzchni końcowej UPC, co może zapewnić dobrą wydajność transmisji sygnału.

P3: Czy konwencjonalne kable krosowe Orientalfiber SC/UPC-LC/UPC 3,0 mm nadają się do użytku na zewnątrz?

A3: Produkt przeznaczony jest głównie do użytku wewnątrz i na zewnątrz. Materiał kurtki LSZH ma pewne właściwości wodoodporne i przeciwstarzeniowe, ale nie jest zalecany do długotrwałego stosowania w otwartych środowiskach zewnętrznych przy trudnych warunkach pogodowych. Do zastosowań zewnętrznych zalecamy wybór naszych dedykowanych patchcordów światłowodowych do zastosowań zewnętrznych.

P4: Jak zapewnić jakość kabli krosowych?

A4: Mamy ścisłe procedury kontroli jakości. Każdy kabel krosowy przechodzi w 100% fabryczne zakończenie i testy, obejmujące tłumienie wtrąceniowe, tłumienie odbiciowe, działanie złącza i inne wskaźniki. Jednocześnie firma uzyskała certyfikat systemu zarządzania jakością ISO9001, zapewniający, że proces produkcyjny spełnia międzynarodowe standardy, a każdy produkt może spełnić wymagania jakościowe przed opuszczeniem fabryki.

P5: Jaki jest czas dostawy kabli krosowych Orientalfiber Conventional SC/UPC-LC/UPC 3,0 mm?

A5: Czas dostawy zależy od ilości zamówienia i wymagań dotyczących dostosowywania. W przypadku produktów o standardowej długości czas dostawy wynosi zazwyczaj 3-7 dni roboczych. W przypadku dużych zamówień lub produktów niestandardowych czas dostawy zostanie odpowiednio wydłużony, a nasz zespół sprzedaży potwierdzi Państwu konkretny termin dostawy po otrzymaniu zamówienia.
