Co to jest złącze SC i dlaczego jest niezbędne w niezawodnych sieciach światłowodowych?

Sieci światłowodowe wymagają precyzji, trwałości i stabilnej wydajności. Wśród wielu dostępnych interfejsów połączeń,Złącze SC stało się jednym z najpowszechniej stosowanych rozwiązań w telekomunikacji, centrach danych, instalacjach FTTH i przemysłowych systemach światłowodowych. Wybór niewłaściwego złącza może skutkować utratą sygnału, niestabilną transmisją, częstą konserwacją i wyższymi kosztami operacyjnymi. Ten obszerny przewodnik wyjaśnia, czym jest złącze SC, jak działa, gdzie jest używane i jak wybrać odpowiednie do swojej aplikacji. Niezależnie od tego, czy jesteś inżynierem, kierownikiem ds. zakupów czy instalatorem, ten artykuł pomoże Ci podejmować pewne i świadome decyzje.

Podsumowanie artykułu

Ten szczegółowy przewodnik omawia strukturę, typy, zasady działania, zalety i rzeczywiste zastosowania złączy SC. Zawiera praktyczne tabele porównawcze, informacje dotyczące instalacji, zalecenia dotyczące konserwacji i porady dotyczące wyboru dostosowane do kluczowych problemów klienta, takich jak tłumienie wtrąceniowe, tłumienie odbiciowe, trwałość i kompatybilność. W artykule zwrócono również uwagę na kwestie jakości produkcji i strategie zaopatrzenia od doświadczonych dostawców, takich jakJiangsu Xuben Photoelectric Technology Co., Ltd.

Spis treści

• 1. Co to jest złącze SC?
• 2. Jak działa złącze SC?
• 3. Jakie są główne typy złączy SC?
• 4. Dlaczego złącze SC jest tak powszechnie stosowane?
• 5. Złącze SC a inne złącza światłowodowe
• 6. Kluczowe specyfikacje techniczne, które musisz zrozumieć
• 7. Najczęstsze problemy i rozwiązania klientów
• 8. Najlepsze praktyki dotyczące instalacji i konserwacji
• 9. Jak wybrać niezawodnego dostawcę złączy SC
• 10. Scenariusze zastosowań w różnych branżach
• 11. Często zadawane pytania (FAQ)

1. Co to jest złącze SC?

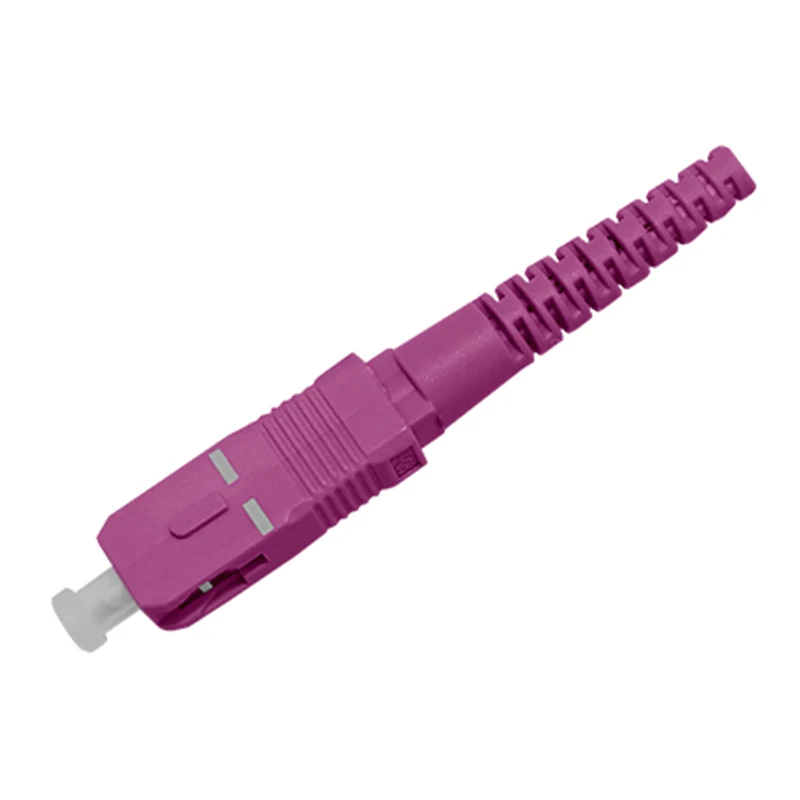

Złącze SC (złącze abonenckie lub złącze kwadratowe) to złącze światłowodowe typu push-pull, znane z kwadratowej obudowy i zatrzaskowego mechanizmu blokującego. Wykorzystuje tulejkę 2,5 mm do precyzyjnego wyrównywania i łączenia włókien optycznych, zapewniając niskie straty wtrąceniowe i stabilną wydajność optyczną.

Złącze SC, pierwotnie opracowane dla sieci telekomunikacyjnych, szybko stało się standardem branżowym ze względu na niezawodność, łatwość instalacji i opłacalność. Obecnie jest szeroko stosowany w:

• Sieci FTTH (Fibre to the Home).
• Telekomunikacyjne systemy szkieletowe
• Centra danych
• Sieci telewizji kablowej
• Przemysłowe systemy komunikacji

Prosty mechanizm push-pull skraca czas instalacji i minimalizuje przypadkowe rozłączenie, dzięki czemu idealnie nadaje się do środowisk o dużej gęstości.

2. Jak działa złącze SC?

Złącze SC wyrównuje dwa rdzenie światłowodowe wewnątrz ceramicznej tulei ferrulowej. Po włożeniu do adaptera końcówki tulejek dokładnie się łączą, umożliwiając przepływ sygnałów świetlnych przy minimalnych stratach.

Główne komponenty:

Ceramiczna tulejka ma kluczowe znaczenie dla utrzymania niskich strat wtrąceniowych i wysokich strat odbiciowych. Producenci wysokiej jakości, tacy jakJiangsu Xuben Photoelectric Technology Co., Ltd.używaj precyzyjnych tulejek ceramicznych z tlenku cyrkonu, aby zapewnić spójne ustawienie optyczne.

3. Jakie są główne typy złączy SC?

Złącza SC są klasyfikowane według rodzaju polerowania i trybu światłowodu:

Według rodzaju polskiego:

• SC/UPC (kontakt ultrafizyczny)– Niebieska obudowa, niska tłumienność wtrąceniowa
• SC/APC (kontakt fizyczny pod kątem)– Ekologiczna obudowa, doskonałe straty na odbiciu

Według trybu światłowodowego:

• Tryb pojedynczy (SM)
• Wielomodowy (MM)

W przypadku zastosowań wrażliwych na wysokie odbicia, takich jak transmisja wideo i komunikacja na duże odległości, ogólnie preferowany jest SC/APC.

4. Dlaczego złącze SC jest tak powszechnie stosowane?

Klienci wybierają złącza SC z kilku praktycznych powodów:

• Łatwa instalacja typu push-pull
• Silna stabilność mechaniczna
• Ekonomiczna produkcja
• Doskonała powtarzalność
• Kompatybilny ze standardowymi adapterami i panelami krosowymi

W przeciwieństwie do złączy gwintowanych, zatrzaskowa konstrukcja SC skraca czas instalacji i obniża koszty pracy. W szafach telekomunikacyjnych o dużej gęstości ta wydajność staje się krytyczna.

5. Złącze SC a inne złącza światłowodowe

SC oferuje równowagę pomiędzy wydajnością, łatwością obsługi i przystępnością cenową, co czyni go niezawodnym rozwiązaniem standardowym.

6. Kluczowe specyfikacje techniczne, które musisz zrozumieć

• Tłumienie wtrąceniowe (IL)
• Strata zwrotu (RL)
• Temperatura pracy
• Cykle trwałości (zalecane ≥1000 łączeń)
• Wytrzymałość na rozciąganie

Złącza niskiej jakości często skutkują niestabilnymi sygnałami optycznymi i dłuższymi przestojami sieci. Współpraca z doświadczonymi producentami takimi jakJiangsu Xuben Photoelectric Technology Co., Ltd.zapewnia ścisłą kontrolę jakości i stałą wydajność optyczną.

7. Najczęstsze problemy i rozwiązania klientów

8. Najlepsze praktyki dotyczące instalacji i konserwacji

• Przed instalacją sprawdź powierzchnię końcową tulei
• Używaj odpowiednich narzędzi do czyszczenia włókien
• Unikaj nadmiernego promienia zgięcia
• Przechowuj złącza z zatyczkami przeciwkurzowymi
• Sprawdź tłumienie wtrąceniowe po instalacji

Regularne przeglądy znacznie wydłużają żywotność połączeń światłowodowych.

9. Jak wybrać niezawodnego dostawcę złączy SC

Wybierając dostawcę, należy wziąć pod uwagę:

• Doświadczenie produkcyjne
• Procedury testowania jakości
• Standardy materiałowe
• Możliwości dostosowywania
• Globalne doświadczenie w eksporcie

Jiangsu Xuben Photoelectric Technology Co., Ltd.specjalizuje się w wysokowydajnych komponentach światłowodowych, dostarczając dostosowane do potrzeb rozwiązania SC Connector dla operatorów telekomunikacyjnych, dystrybutorów i klientów OEM na całym świecie.

10. Scenariusze zastosowań w różnych branżach

• Infrastruktura 5G
• Szerokopasmowe sieci dostępowe
• Korporacyjne systemy LAN
• Automatyka przemysłowa
• Systemy nadzoru

Wraz z rozwojem szybkiej infrastruktury cyfrowej złącza SC pozostają niezawodnym interfejsem zapewniającym stabilną łączność optyczną.

11. Często zadawane pytania (FAQ)

P1: Jaka jest różnica między SC/APC a SC/UPC?

Odp.: SC/APC ma polerowaną tulejkę zakrzywioną pod kątem 8 stopni, aby zredukować odbicia wsteczne, natomiast SC/UPC ma płaską, polerowaną powierzchnię odpowiednią do zastosowań ogólnych.

P2: Czy złącza SC można ponownie wykorzystać?

Odp.: Tak, wysokiej jakości złącza SC wytrzymują ponad 1000 cykli łączenia, jeśli są właściwie konserwowane.

P3: Czy złącza SC nadają się do użytku na zewnątrz?

Odp.: Tak, w przypadku stosowania z obudowami wodoodpornymi i obudowami ochronnymi.

P4: Co powoduje dużą stratę wtrąceniową?

Odp.: Nieprawidłowe ustawienie, zanieczyszczenie lub słaba jakość polerowania.

P5: Jak zapewnić długoterminową niezawodność?

Odp.: Wybierz certyfikowanych producentów, takich jak Jiangsu Xuben Photoelectric Technology Co., Ltd., przeprowadzaj odpowiednie czyszczenie i przeprowadzaj regularne testy.

Wniosek

Złącze SC pozostaje jednym z najbardziej niezawodnych i powszechnie stosowanych interfejsów światłowodowych w nowoczesnych sieciach komunikacyjnych. Prosta konstrukcja, stabilna wydajność i opłacalność sprawiają, że idealnie nadaje się do zastosowań telekomunikacyjnych, FTTH, centrów danych i zastosowań przemysłowych. Rozumiejąc typy złączy, specyfikacje i najlepsze praktyki instalacyjne, można znacznie zmniejszyć utratę sygnału, poprawić stabilność sieci i zminimalizować długoterminowe koszty konserwacji.
