Patchcord vs Pigtail: Jaka jest różnica w sieciach światłowodowych?

Sieci światłowodowe stały się podstawą nowoczesnych systemów komunikacyjnych, obsługując wszystko, od usług internetowych i centrów danych po sieci telekomunikacyjne i korporacyjne. Za tymi szybkimi połączeniami kryje się wiele małych, ale ważnych komponentów, w tym światłowódPatchcordIWarkoczyk.

Chociaż mogą wyglądać podobnie, patchcordy i pigtaile służą różnym celom w instalacjach światłowodowych. Zrozumienie ich różnic pomaga inżynierom, instalatorom i użytkownikom sieci budować bardziej niezawodne i wydajne systemy komunikacji optycznej.

Czym dokładnie są patchcordy i pigtaile światłowodowe i jak współpracują ze sobą w nowoczesnych sieciach?

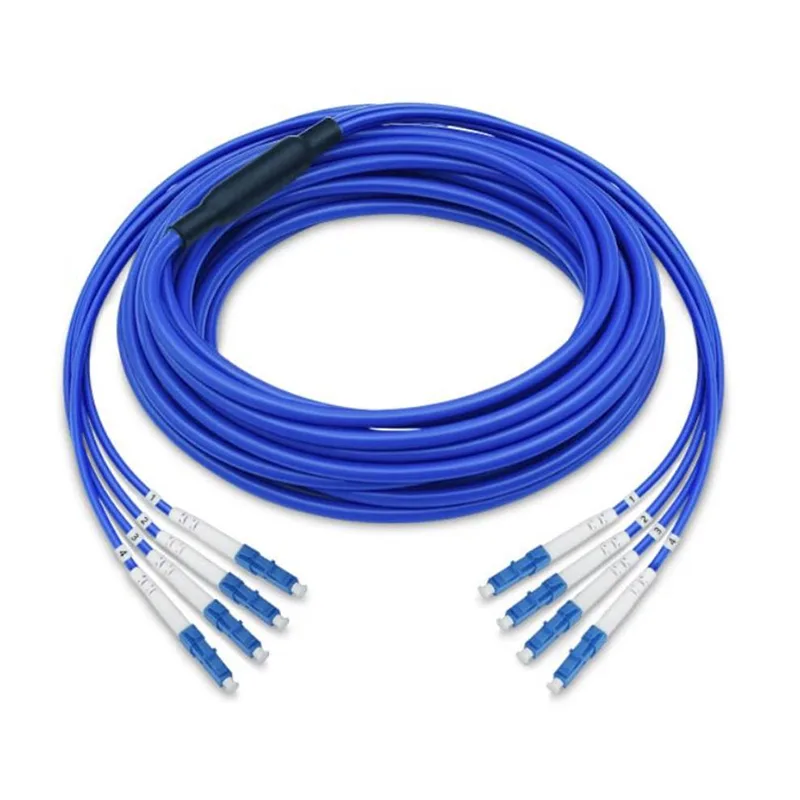

Co to jest kabel krosowy światłowodowy?

Patchcord światłowodowy to kabel światłowodowy ze złączami zainstalowanymi na obu końcach. Stosowany jest głównie do łączenia urządzeń optycznych, sprzętu sieciowego i systemów dystrybucji światłowodów.

Ponieważ oba końce mają już złącza, kable krosowe można szybko zainstalować bez dodatkowego łączenia.

Typowy kabel krosowy światłowodowy obejmuje:

• Kabel światłowodowy
• Kurtka ochronna
• Złącza światłowodowe na obu końcach
• Konstrukcja wzmacniająca

Typowe typy złączy obejmują:

• Złącze LCD
• Złącze SC
• złącze FC
• Złącze ST

Co to jest pigtail światłowodowy?

Warkoczyk światłowodowy to krótki kabel światłowodowy ze złączem zainstalowanym tylko na jednym końcu, podczas gdy drugi koniec zawiera odsłonięte włókno do łączenia.

W przeciwieństwie do kabli krosowych, pigtaile są powszechnie stosowane w skrzynkach zakończeniowych światłowodów, przełącznicach optycznych i kasetach spawów.

Warkoczyk światłowodowy zwykle składa się z:

• Jedno fabrycznie zainstalowane złącze światłowodowe
• Odsłonięty koniec światłowodu do łączenia zgrzewanego
• Ochronna powłoka z włókien
• Kurtka zewnętrzna

Odsłonięty włókno umożliwia technikom trwałe podłączenie go do przychodzących kabli optycznych za pomocą spawania termojądrowego.

Jak działają patchcordy i pigtaile?

Zasada działania kabla światłowodowego

Patchcordy zapewniają elastyczne połączenie pomiędzy dwoma portami optycznymi.

Proces łączenia jest prosty:

Urządzenie optyczne

↓

Złącze światłowodowe

↓

Patchcord

↓

Kolejne urządzenie optyczne

Dzięki temu kable krosowe idealnie nadają się do połączeń urządzeń, które mogą wymagać częstej instalacji lub wymiany.

Zasada działania pigtaila światłowodowego

Warkoczyke przeznaczone są do trwałego zakończenia światłowodu.

Podstawowy proces to:

Przygotowanie kabla światłowodowego

↓

Łączenie typu pigtail

↓

Ochrona wewnątrz kasety łączącej

↓

Podłączenie do sprzętu optycznego

Patchcord vs Pigtail: Kluczowe różnice

W jaki sposób kable krosowe i pigtaile są używane razem?

W wielu sieciach światłowodowych kable krosowe i pigtaile współpracują ze sobą, a nie zastępują się nawzajem.

Typowy proces łączenia światłowodów to:

Zewnętrzny kabel światłowodowy

↓

Łączenie pigtaili w skrzynce rozdzielczej światłowodu

↓

Panel adaptera światłowodowego

↓

Połączenie kabla krosowego

↓

Sprzęt sieciowy

Ta kombinacja tworzy stabilne połączenie, jednocześnie ułatwiając zarządzanie połączeniami sprzętu.

Dlaczego pigtaile światłowodowe są ważne w sieciach światłowodowych?

Warkoczyke światłowodowe odgrywają ważną rolę w ochronie i organizacji połączeń optycznych.

Ich zalety obejmują:

• Niezawodne, trwałe połączenia
• Zmniejszona utrata sygnału dzięki odpowiedniemu splicingowi
• Lepsze zarządzanie włóknami
• Łatwa integracja z systemami dystrybucyjnymi

Dlaczego kable krosowe światłowodowe są powszechnie stosowane?

Patchcordy są popularne, ponieważ zapewniają wygodne i elastyczne połączenia.

Ich zalety obejmują:

• Szybka instalacja
• Łatwa konserwacja
• Prosta wymiana sprzętu
• Nadaje się do różnych układów sieci

Rodzaje kabli krosowych i pigtaili światłowodowych

Patchcord światłowodowy jednomodowy i pigtail

Produkty światłowodowe jednomodowe są powszechnie stosowane w transmisji na duże odległości, telekomunikacji i szybkich połączeniach sieciowych.

Patchcord światłowodowy wielomodowy i pigtail

Produkty światłowodowe wielomodowe są często używane w zastosowaniach na mniejsze odległości, takich jak sieci korporacyjne i centra danych.

Opcje złącza

Jak wybrać pomiędzy patchcordem a pigtailem?

Wybór zależy głównie od struktury sieci i wymagań instalacyjnych.

Przyszły rozwój technologii połączeń światłowodowych

Wraz ze wzrostem prędkości Internetu technologia połączeń światłowodowych rozwija się w kierunku większej gęstości, większej niezawodności i łatwiejszej instalacji.

Przyszłe trendy mogą obejmować:

• Szybsze sieci optyczne
• Kompaktowe projekty połączeń światłowodowych
• Ulepszona technologia złączy
• Bardziej wydajne systemy zarządzania włóknami

Wniosek

Kabel światłowodowy i pigtail są niezbędnymi elementami nowoczesnych sieci optycznych, ale pełnią różne role. Patchcordy zapewniają elastyczne połączenia sprzętu, natomiast pigtaile służą głównie do trwałego zakończenia włókien poprzez spawanie.

Zrozumienie różnicy między tymi dwoma komponentami pomaga projektantom sieci i technikom tworzyć bardziej niezawodne i wydajne systemy światłowodowe.

Chociaż są to małe części większego systemu komunikacyjnego, kable krosowe i pigtaile odgrywają ważną rolę w utrzymywaniu stabilności i szybkości globalnych połączeń cyfrowych.
