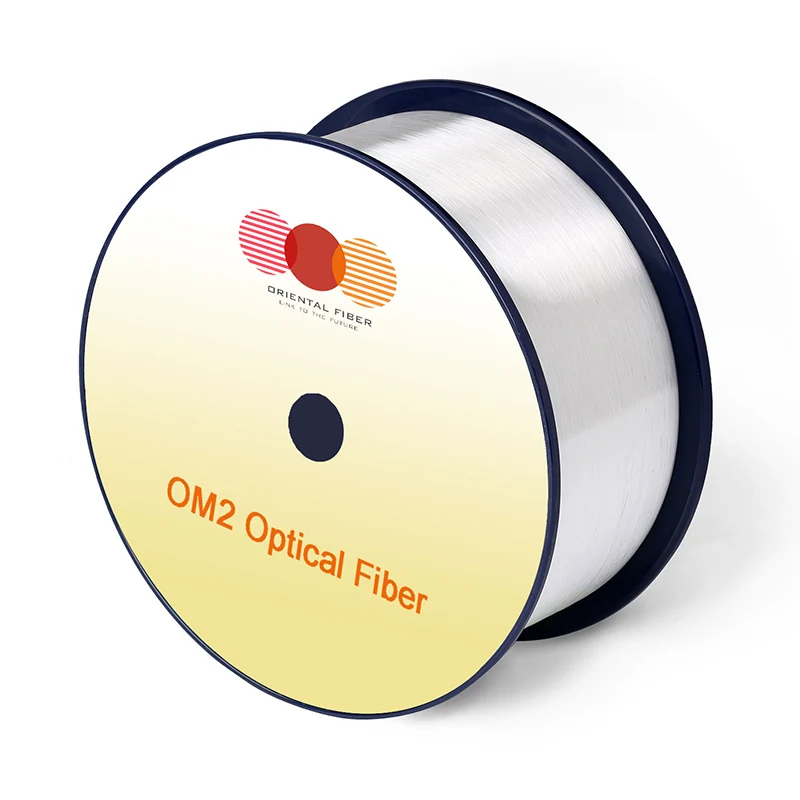

Wielopiętrową światłowca OM2

Charakterystyka

Warunki

Określone wartości

Jednostki

Charakterystyka geometrii

Średnica rdzenia

--

50 ± 2,5

[μm]

Podstawowa brak obwodu

--

≤5,0

[%]

Średnica okładziny

--

125,0 ± 1,0

[μm]

Okładzinę nieokrągłość

--

≤1,0

[%]

Średnica powłoki

--

245 ± 7

[μm]

Błąd powłoki/okładziny koncentryczności

--

≤10,0

[μm]

Powłoka nieokrągłość

--

≤6,0

[%]

Błąd koncentryczności rdzenia/okładziny

--

≤1,5

[μm]

Długość dostawy

--

do 17,6

[km/rolka]

Charakterystyka optyczna

Osłabienie

850 nm

≤2,3

[db/km]

1300 nm

≤0,6

[db/km]

Przepełniona przepustowość modalna

850 nm

≥500

[MHz · km]

1300 nm

≥500

[MHz · km]

Apertura numeryczna

--

0,200 ± 0,015

--

Grupa współczynnik załamania światła

850 nm

1.482

--

1300 nm

1.477

--

Zero dyspersji długość fali λ0

--

1295-1340

[nm]

Zero dyspersji nachylenia, S0

1295 nm ≤ λ0 ≤ 1310 nm

≤0,105

[ps/(nm2 · km)]

1310 nm ≤ λ0 ≤ 1340 nm

≤0 000375 (1590-l0)

[ps/(nm2 · km)]

Utrata zginania makro

--

--

--

2 zakręty @ 15 mm promień

850 nm

≤0,1

[db]

1300 nm

≤0,3

[db]

2 zakręty @ 7,5 mm promień

850 nm

≤0,2

[db]

1300 nm

≤0,5

[db]

Charakterystyka rozproszenia wstecznego

1300 nm

Krok (średnia pomiaru dwukierunkowego)

--

≤0,10

[db]

Nieprawidłowości w stosunku do długości włókien i nieciągłości

--

≤0,10

[db]

Jednolitość tłumienia

--

≤0,08

[db/km]

Charakterystyka środowiska

850 nm i 1300 nm

Cykl temperatury

-60 ℃ do 85 ℃

≤0,10

[db/km]

Cyklowanie temperatury

-10 ℃ do 85 ℃, 4% do 98% RH

≤0,10

[db/km]

Zanurzenie wody

23 ℃, 30 dni

≤0,10

[db/km]

Suche ciepło

85 ℃ 30 dni

≤0,10

[db/km]

Wilgotne ciepło

85 ℃, 85% RH, 30 dni

≤0,10

[db/km]

Specyfikacja mechaniczna

Test dowodu

--

≥9,0

[N]

--

≥1,0

[%]

--

≥100

[KPSI]

Powłoka siła

Typowa średnia siła

1.5

[N]

Siła szczytowa

≥1,3, ≤8,9

[N]

Dynamiczny parametr podatności na korozję naprężenia (ND, typowy)

--

20

--
