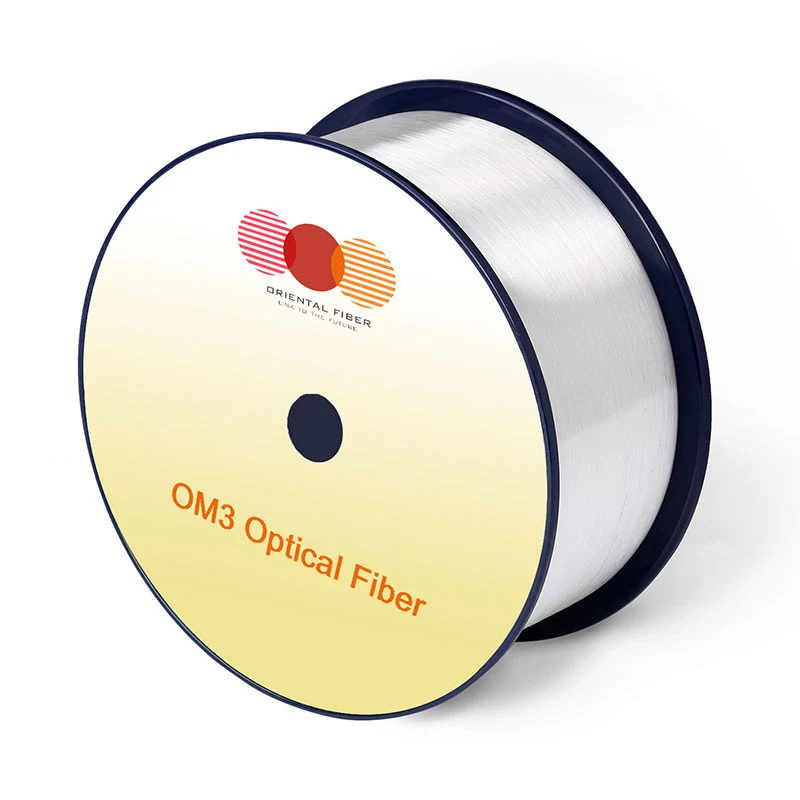

OM3 Bend-Bend-Bendive Multimode Fibre spełnia lub przekracza specyfikację ISO/IEC 11801-1 OM3, IEC 60793-2-10 A1-OM3 Specyfikacja i specyfikacja TIA-492AAAF A1-OM3.
Centra danych
Sieci przechowywania danych
Wysoko wydajne centra obliczeniowe a
Lokalne sieci (LAN)
Ethernet
1 zoptymalizowane dla VCSEL 850 nm
2 Kompatybilne z bieżącymi włókienami multimodowymi OM2+/OM3/OM4
3 doskonała jednolitość geometryczna
4 Niskie tłumienie
5 Wysoka przepustowość
6 Opóźnienie w trybie różnicowym (DMD)
7 Wysoka odporność na mikro
8 stabilna wydajność w szerokim zakresie warunków środowiskowych
|
Charakterystyka |
Warunki |
Określone wartości |
Jednostki |
|
Geometria Charakterystyka |
|||
|
Rdzeń Średnica |
-- |
50 ± 2,5 |
[μm] |
|
Rdzeń Nieokrągłość |
-- |
≤5,0 |
[%] |
|
Okładzina Średnica |
-- |
125,0 ± 1,0 |
[μm] |
|
Okładzina Nieokrągłość |
-- |
≤0,6 |
[%] |
|
Powłoka Średnica |
-- |
245 ± 7 |
[μm] |
|
Powłoka/okładzina Błąd koncentryczności |
-- |
≤10,0 |
[μm] |
|
Powłoka Nieokrągłość |
-- |
≤6,0 |
[%] |
|
Rdzeń/okładzina Błąd koncentryczności |
-- |
≤1,0 |
[μm] |
|
Dostawa Długość |
-- |
w górę do 8.8 |
[km/rolka] |
|
Optyczny Charakterystyka |
|||
|
Osłabienie |
850 nm |
≤2,4 |
[db/km] |
|
1300 nm |
≤0,6 |
[db/km] |
|
|
-- |
-- |
Maxband® OM2+/OM3/OM4 Bend niewrażliwy |
|
|
Przepełnione Modalna przepustowość |
850 nm |
≥700/≥1500/≥3500 |
[MHz · km] |
|
1300 nm |
≥500/≥500/≥500 |
[MHz · km] |
|
|
Skuteczny Modalna przepustowość |
850 nm |
≥950/≥2000/≥4700 |
[MHz · km] |
|
Aplikacja Dystans wsparcia na |
-- |
-- |
-- |
|
40GBASE-SR4 / 100GBASE-SR101 |
850 nm |
-/140/170 |
[M] |
|
10GBASE-SR |
850 nm |
150/300/550 |
[M] |
|
1000base-SR |
850 nm |
750/1000/1100 |
[M] |
|
DMD Specyfikacja |
Uległy z i bardziej rygorystycznymi niż wymagania IEC60793-2-10 |
-- |
|
|
Liczbowy Otwór |
-- |
0,200 ± 0,015 |
-- |
|
Grupa Współczynnik załamania światła |
850 nm |
1.482 |
-- |
|
1300 nm |
1.477 |
-- |
|
|
Długość fali zerowej dyspersji (λ0) |
-- |
1295-1340 |
[nm] |
|
Zero dyspersji (s0) |
1295 nm ≤ λ0 ≤ 1310 nm |
≤0,105 |
[ps/(nm2 · km)] |
|
1310 nm ≤ λ0 ≤ 1340 nm |
≤0 000375 (1590-l0) |
[ps/(nm2 · km)] |
|
|
Macrobending Strata2 |
-- |
-- |
-- |
|
2 Obraca się @ 15 mm promień |
850 nm |
≤0,1 |
[db] |
|
1300 nm |
≤0,3 |
[db] |
|
|
2 Obraca się @ 7,5 mm promienia |
850 nm |
≤0,2 |
[db] |
|
1300 nm |
≤0,5 |
[db] |
|
|
Rozproszenie wsteczne Charakterystyka |
1300 nm |
|
|
|
Krok （Średnia pomiaru dwukierunkowego） |
-- |
≤0,10 |
[db] |
|
Nieprawidłowości Ponad długość światłowodów i nieciągłość punktów |
-- |
≤0,10 |
[db] |
|
Osłabienie Jednolitość |
-- |
≤0,08 |
[db/km] |
|
Środowiskowy Charakterystyka |
850 nm I 1300 nm |
|
|
|
Temperatura Kolarstwo |
-60 ℃ do 85 ℃ |
≤0,10 |
[db/km] |
|
Humowalność temperatury Kolarstwo |
-10 ℃ do 85 ℃, 4% do 98% RH |
≤0,10 |
[db/km] |
|
Woda Zanurzenie |
23 ℃, 30 dni |
≤0,10 |
[db/km] |
|
Suchy Ciepło |
85 ℃ 30 dni |
≤0,10 |
[db/km] |
|
Wilgoć Ciepło |
85 ℃, 85% RH, 30 dni |
≤0,10 |
[db/km] |
|
Mechaniczny Specyfikacja |
|||
|
Dowód Test |
-- |
≥9,0 |
[N] |
|
-- |
≥1,0 |
[%] |
|
|
-- |
≥100 |
[KPSI] |
|
|
Powłoka Siła paska |
typowy średnia siła |
1.5 |
[N] |
|
szczyt siła |
≥1,3, ≤8,9 |
[N] |
|
|
Dynamiczny parametr podatności na korozję naprężenia （ND, typowy） |
-- |
20 |
-- |
