● Centra danych
● Centra biurowe
● Sieci przechowywania danych
● Lokalne sieci
● Wysoko wydajne centra obliczeniowe
● 10 i 40 i 100 i 400 i 800 GB/s i Ethernet 1,6 TB/S

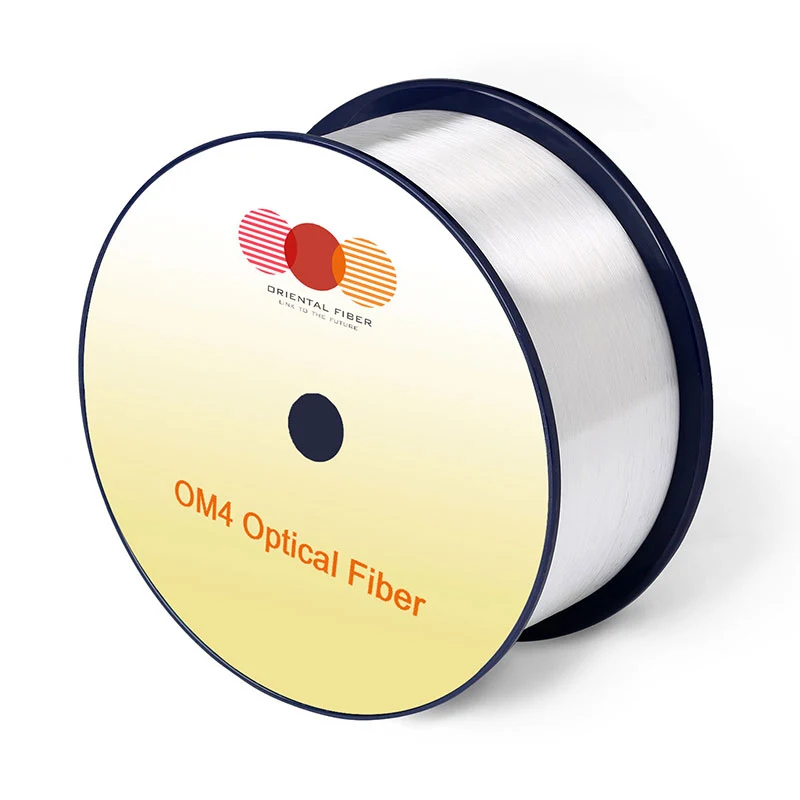

OM4 Ultra-Bend-inssensive Multimode Fibre spełnia lub przekracza specyfikację ISO/IEC 11801-1 OM4, specyfikacja IEC 60793-2-10 A1-OM4 i specyfikacja TIA-492AAAF A1-OM4.
● Zoptymalizowane dla systemów transmisji 100 g/
● Wydajna przepustowość modalna przy długości fali od 850-870 nm i 910 nm
● Wstrzymywane wstecz ze starszym światłowodem OM4
● Doskonała jednolitość geometryczna
● Niskie tłumienie
● Wysoka przepustowość
● Opóźnienie w trybie różnicowym (DMD)
|
Charakterystyka |
Warunki |
Określony Wartości |
Jednostki |
|
Charakterystyka geometrii |
|||
|
Średnica rdzenia |
-- |
50 ± 2,5 |
[μm] |
|
Podstawowa brak obwodu |
-- |
≤5,0 |
[%] |
|
Średnica okładziny |
-- |
125,0 ± 1,0 |
[μm] |
|
Okładzinę nieokrągłość |
-- |
≤0,6 |
[%] |
|
Średnica powłoki |
-- |
245 ± 7 |
[μm] |
|
Błąd powłoki/okładziny koncentryczności |
-- |
≤10,0 |
[μm] |
|
Powłoka nieokrągłość |
-- |
≤6,0 |
[%] |
|
Błąd koncentryczności rdzenia/okładziny |
-- |
≤1,0 |
[μm] |
|
Długość dostawy |
-- |
w górę do 17,6 |
[km/rolka] |
|
Charakterystyka optyczna |
|||
|
Osłabienie |
850 nm |
≤2,4 |
[db/km] |
|
910 nm |
≤2,0 |
[db/km] |
|
|
1300 nm |
≤0,6 |
[db/km] |
|
|
Przepełniona przepustowość modalna |
850 nm |
≥3500 |
[MHz · km] |
|
1300 nm |
≥500 |
[MHz · km] |
|
|
Skuteczna przepustowość modalna |
850 nm-870 nm |
≥4700 |
[MHz · km] |
|
910 nm |
≥3100 |
[MHz · km] |
|
|
Długość linku |
800GBase-SR8 |
100 |
[M] |
|
800GBasesr-4.2 |
100 |
[M] |
|
|
Apertura numeryczna |
-- |
0,200 ± 0,015 |
-- |
|
Grupa współczynnik załamania światła |
850 nm |
1.482 |
-- |
|
1300 nm |
1.477 |
-- |
|
|
Długość fali zerowej dyspersji, λ0 |
-- |
1295-1340 |
[nm] |
|
Zero dyspersji nachylenia, S0 |
1295 nm ≤ λ0 ≤ 1310 nm |
≤0,105 |
[ps/(nm2 · km)] |
|
1310 nm ≤ λ0 ≤ 1340 nm |
≤0 000375 (1590-l0) |
[ps/(nm2 · km)] |
|
|
Strata MacRobending1 |
-- |
-- |
-- |
|
2 zakręty @ 15 mm promień |
850 nm |
≤0,1 |
[db] |
|
1300 nm |
≤0,3 |
[db] |
|
|
2 zakręty @ 7,5 mm promień |
850 nm |
≤0,2 |
[db] |
|
1300 nm |
≤0,5 |
[db] |
|
|
Charakterystyka rozproszenia wstecznego |
1300 nm |
||
|
Krok （Średnia pomiaru dwukierunkowego） |
-- |
≤0,10 |
[db] |
|
Nieprawidłowości nad długością światłowodów i Nieciągłość punktowa |
-- |
≤0,10 |
[db] |
|
Jednolitość tłumienia |
-- |
≤0,08 |
[db/km] |
|
Charakterystyka środowiska |
850 nm i 1300 nm |
||
|
Cykl temperatury |
-60 ℃ do 85 ℃ |
≤0,10 |
[db/km] |
|
Cyklowanie temperatury |
-10 ℃ do 85 ℃, 4% do 98% RH |
≤0,10 |
[db/km] |
|
Zanurzenie wody |
23 ℃, 30 dni |
≤0,10 |
[db/km] |
|
Suche ciepło |
85 ℃ 30 dni |
≤0,10 |
[db/km] |
|
Wilgotne ciepło |
85 ℃, 85% RH, 30 dni |
≤0,10 |
[db/km] |
|
Specyfikacja mechaniczna |
|||
|
Test dowodu |
-- |
≥9,0 |
[N] |
|
-- |
≥1,0 |
[%] |
|
|
-- |
≥100 |
[KPSI] |
|
|
Powłoka siła |
typowy średnia siła |
1.5 |
[N] |
|
szczyt siła |
≥1,3, ≤8,9 |
[N] |
|
|
Dynamiczna korozja naprężenia Podatność paraeter （ND, typowy) |
-- |
20 |
-- |
