W konstrukcji FTTH (światłowód do domu) powszechnie używane rodzaje kabli optycznych obejmują głównie kabel z kroplami w kształcie motyla i ich struktury pochodne.
Cechy strukturalne:

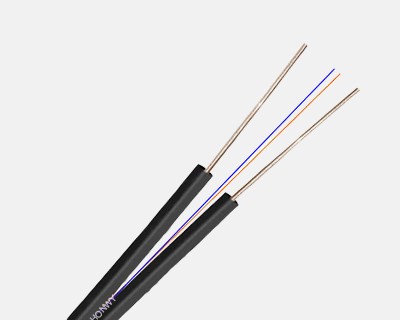

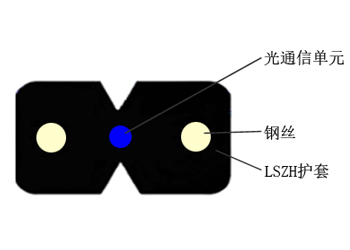

Światło optyczne jest umieszczone w środku, a dwa równoległe przewody stalowe są umieszczane po obu stronach jako elementy wzmacniające. Przekrój ma 8 kształtu, a światłowód znajduje się w centrum geometrycznym.
Scenariusz aplikacji:
Montowany na ścianie: Nadaje się do routingu ściany wewnętrznej i zewnętrznej, z silnym oporem zginającym i promieniem zginania tak małym jak 20 mm.
Układanie rur: Nadaje się do układania rurociągu na krótkie odległości i dostosowywania się do wąskich przestrzeni.
Zalety:
Struktura jest zwartą, a wytrzymałość na rozciąganie jest wysoka, co może wytrzymać presję boczną ludzi, którzy nadepną na nią i siłę przeciągającą podczas budowy.
Łatwo jest zakończyć na miejscu i jest kompatybilny z różnymi szybkimi złączami.
Cechy strukturalne:

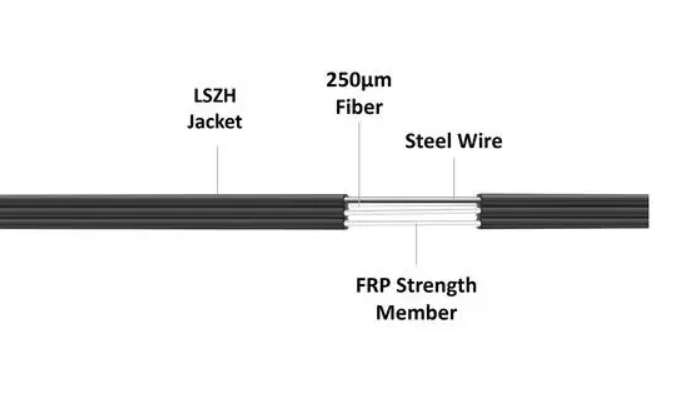

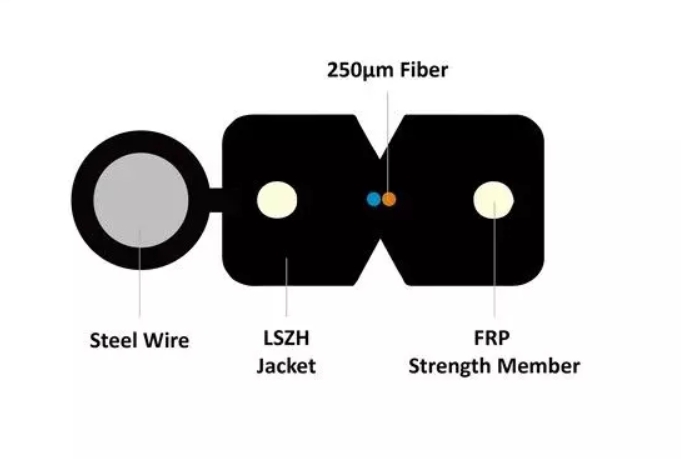

Drut stalowy lub stalowa lina jest dodawana na zewnątrz zwykłego kabla optycznego motyla jako element wzmacniający, aby utworzyć samowystarczalną konstrukcję.
Scenariusz aplikacji:
Ochłanianie napowietrzne: Nadaje się do okablowania z tyłu z tyczek zewnętrznych do obszarów wewnętrznych. Ma wysoką wytrzymałość na rozciąganie i może wytrzymać rozpiętość 50 metrów.
Środowisko bez rurociągów: nie są wymagane dodatkowe przewody wiszące, co upraszcza proces budowy.
Zalety:
Silna wytrzymałość na rozciąganie zmniejsza ryzyko uszkodzenia sił zewnętrznych.
Wysoka efektywność budowy i obniżone koszty pracy.
Cechy strukturalne:

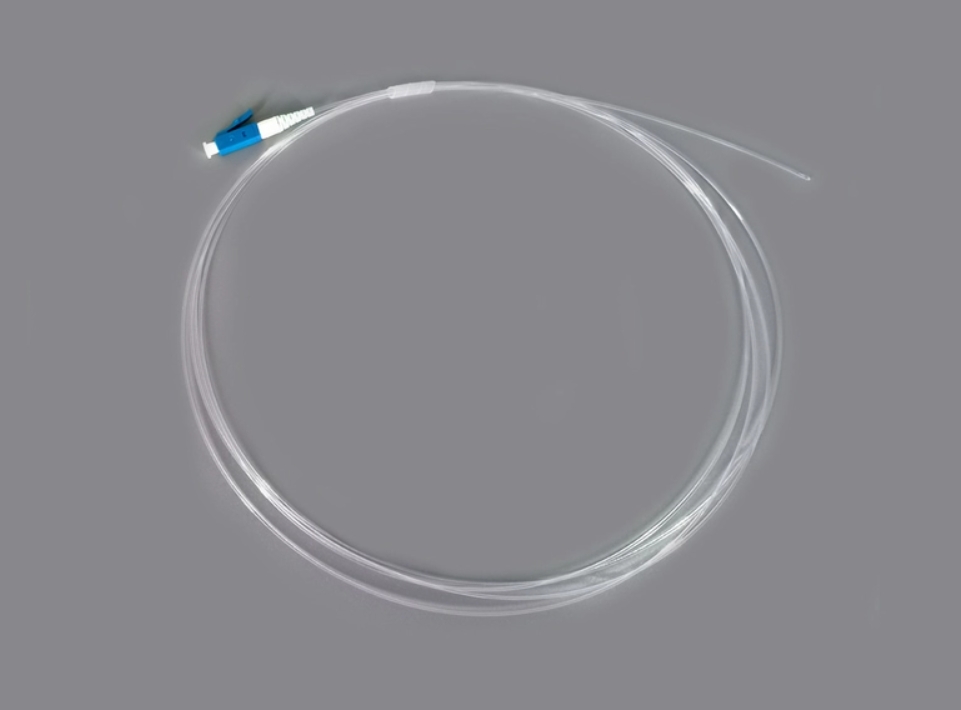

Środkowa część to jedno rdzeniowe ciasne światłowca (G.657), które jest owinięte 0,9 mm przezroczystą osłoną, z cienką średnicą zewnętrzną i jest całkowicie przezroczysty.
Scenariusz aplikacji:
Leż okablowanie wzdłuż budynku przypodłogowe oraz dekoracyjne paski drzwi i okien oraz napraw za pomocą kleju.
Miejsca o wysokich wymaganiach estetycznych: takie jak hotele, rezydencje wysokiej klasy itp., W których okablowanie należy ukryć.
Zalety
Ukryte wizualnie, nie wpływa na dekorację wnętrz.
Przezroczysta osłona jest odporna na zużycie i dostosowana do różnych środowisk.
Cechy strukturalne:

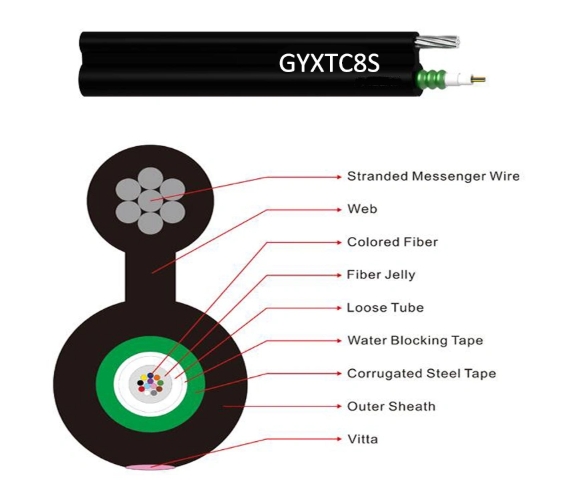

Metalowe jednostki przewodów zawieszenia są dodawane do kabla optycznego linii skórzanej, tworząc konstrukcję w kształcie „8”.
Scenariusz aplikacji:
Outdoorowy przewód napowietrzny: Nadaje się do okablowania napowietrznego z słupów elektrycznych do korytarzy użytkownika, o wysokiej wytrzymałości na rozciąganie.
Scenariusz z wymaganiami o wysokim zakresie: Można wytrzymać rozpiętości ponad 50 metrów i ma silną stabilność.
Zalety:
Wydajność na rozciąganie jest znacznie poprawiona, zmniejszając ryzyko pęknięcia światłowodu.
Łatwy w budowie i dostosowaniu się do złożonego terenu.
-
