● Płyty światłowodowe różnych struktur
● szybkie ścieżki optyczne dla sieci światłowodowych (FTTH)
● Kable o minimalnych wymaganiach związanych z zginaniem
● Małe komponenty optyczne

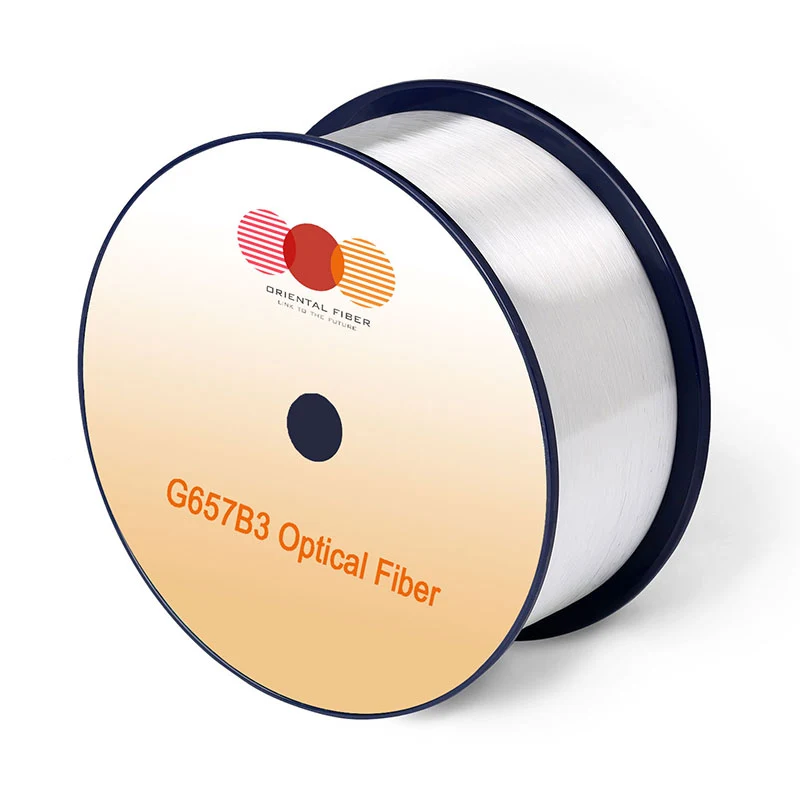

Wydajność optyczna jest lepsza niż zalecana przez ITU-T G.657.B3 i IEC 60793-2-50 B6.B3, z promieniem zginającym tak niskim jak 5 mm, co może spełniać złożone warunki instalacji w MDU i FTTH, takie jak zakręty, wiązanie, napięcie wysokiego obciążenia itp.
● Minimalny promień zginania może osiągnąć 5 mm, co jest w pełni kompatybilne ze wszystkimi włóknami optycznymi G.652.D
● Niskie tłumienie, spełniające wymagania operacyjne pasma O-E-S-C-L
● Niska utrata zginania, odpowiednia do wymagających projektów kabli optycznych, w tym kabli wstążkowych
● Dokładne parametry geometryczne i duże MFD zapewniają niską utratę splicingu i wysoką wydajność splicingu
● Wysoka wartość, spełniając długą żywotność służby przy minimalnym promieniu zginania
|
Charakterystyka |
Warunki |
Określone wartości |
Jednostki |
|
|
Optyczny Charakterystyka |
||||
|
Osłabienie |
1310 nm |
≤0,35 |
[db/km] |
|
|
1383 Nm （po h2） |
≤0,35 |
[db/km] |
||
|
1550 Nm |
≤0,21 |
[db/km] |
||
|
1625 Nm |
≤0,23 |
[db/km] |
||
|
Osłabienie vs. długość fali Max. różnica |
1285-1330nm, w Odniesienie do 1310 nm |
≤0,03 |
[db/km] |
|
|
1525-1575 nm, w Odniesienie do 1550 Nm |
≤0,02 |
[db/km] |
||
|
Zero Długość fali dyspersji (λ0) |
-- |
1300-1324 |
[nm] |
|
|
Zero Nachylenie dyspersji (s0) |
-- |
≤0,092 |
[ps/(nm2 · km)] |
|
|
PMD |
Maksymalny Poszczególne błonnik |
-- |
≤0,1 |
[ps/√km] |
|
Wartość projektu linku （M = 20, Q = 0,01%) |
-- |
≤0,06 |
[ps/√km] |
|
|
Typowy Wartość |
-- |
0.04 |
[ps/√km] |
|
|
Kabel Długość fali czołowej (λcc) |
-- |
≤1260 |
[nm] |
|
|
Tryb Średnica pola （MFD） |
1310 nm |
8.2-9.0 |
[μm] |
|
|
1550 Nm |
9.1-10.1 |
[μm] |
||
|
Efektowny wskaźnik grupy refrakcji （ne ff） |
1310 nm |
1.468 |
-- |
|
|
1550 Nm |
1.469 |
-- |
||
|
Punkt Nieciągłości |
1310 nm |
≤0,05 |
[db] |
|
|
1550 Nm |
≤0,05 |
[db] |
||
|
Geometryczne Charakterystyka |
||||
|
Okładzina Średnica |
-- |
125,0 ± 0,7 |
[μm] |
|
|
Okładzina Nieokrągłość |
-- |
≤0,7 |
[%] |
|
|
Powłoka Średnica |
-- |
235-245 |
[μm] |
|
|
Ograniczenie powłoki Błąd koncentryczności |
-- |
≤12,0 |
[μm] |
|
|
Powłoka Nieokrągłość |
-- |
≤6,0 |
[%] |
|
|
Zakładanie rdzenia Błąd koncentryczności |
-- |
≤0,5 |
[μm] |
|
|
Curl (promień) |
-- |
≥4 |
[M] |
|
|
Dostawa Długość |
-- |
W górę do 25,2 |
[km/rolka] |
|
|
Charakterystyka środowiska |
1310nm, 1550 nm i 1625 nm |
|||
|
Temperatura Tłumienie indukowane zależnością |
-60 ℃ do +85 ℃ |
≤0,05 |
[db/km] |
|
|
Humowalność temperatury Tłumienie indukowane przez rower |
-10 ° C. do +85 ° C, 98% RH |
≤0,05 |
[db/km] |
|
|
Watersoak Tłumienie indukowane zależnością |
23 ° C, przez 30 dni |
≤0,05 |
[db/km] |
|
|
Wilgoć Tłumienie indukowane uzależnieniem od ciepła |
85 ° C. i 85% RH, dla 30 dni |
≤0,05 |
[db/km] |
|
|
Suchy Starzenie się ciepła |
85 ℃ przez 30 dni |
≤0,05 |
[db/km] |
|
|
Mechaniczny Specyfikacja |
||||
|
Dowód Test |
-- |
≥9,0 |
[N] |
|
|
-- |
≥1,0 |
[%] |
||
|
-- |
≥100 |
[KPSI] |
||
|
Makro-gend Indukowana strata |
1 Odwróć trzpień Promień 10 mm |
1550 Nm |
≤0,03 |
[db] |
|
1 Odwróć trzpień o promieniu 10 mm |
1625 Nm |
≤0,1 |
[db] |
|
|
1 Obróć trzpień o promieniu 7,5 mm |
1550 Nm |
≤0,08 |
[db] |
|
|
1 Odwróć trzpień Promień 7,5 mm |
1625 Nm |
≤0,25 |
[db] |
|
|
1 Odwraca się wokół trzpienia o promieniu 5 mm |
1550 Nm |
≤0,15 |
[db] |
|
|
1 Odwraca się wokół trzpienia o promieniu 5 mm |
1625 Nm |
≤0,45 |
[db] |
|
|
Powłoka Siła paska |
typowy średnia siła |
1.5 |
[N] |
|
|
szczyt siła |
1.3-8.9 |
[N] |
||
|
Dynamiczny Parametr zmęczenia (ND) |
-- |
≥20 |
-- |
|
