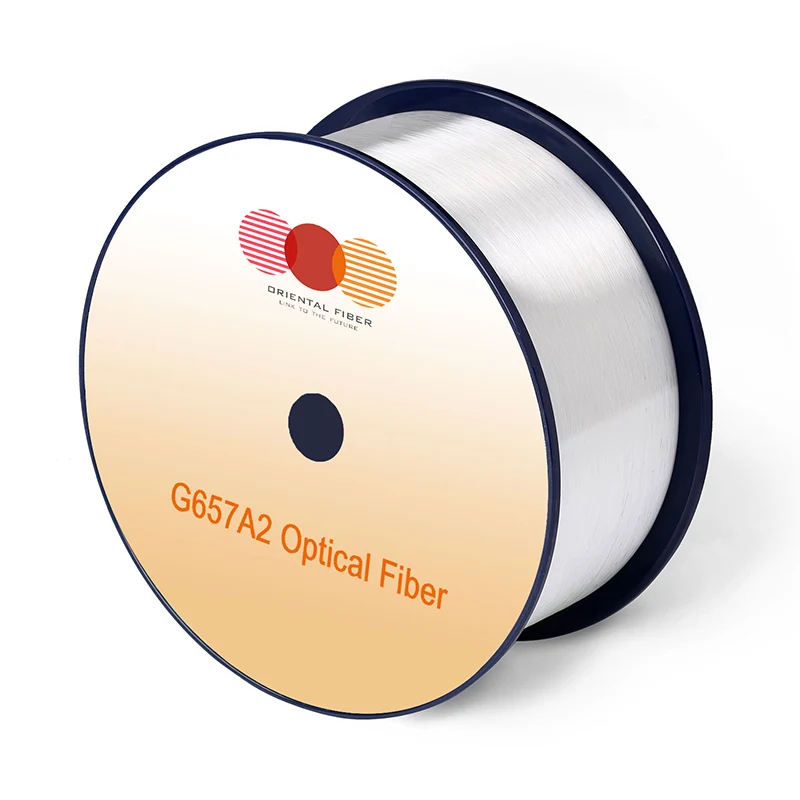

Światłowód jednomodowy G.657.A2

Światłowód jednomodowy G.657.A2 łączy w sobie doskonałe właściwości: doskonałą czułość na makrozgięcia oraz niski poziom szczytu wody. Jest w pełni zoptymalizowany do pracy w paśmie O-E-S-C-L (1260 -1625 nm). Charakterystyka odporna na zginanie nie tylko gwarantuje zastosowanie w paśmie L, ale także pozwala na łatwą instalację bez nadmiernej ostrożności podczas przechowywania światłowodu, szczególnie w zastosowaniach sieci FTTH. Można zmniejszyć promień zgięcia w porcie światłowodowym i minimalny promień zgięcia w instalacjach ściennych i narożnych.

Wyślij zapytanie

Opis produktu

Orientalfiber dostarcza profesjonalne rozwiązania jednomodowego światłowodu G.657.A2 zaprojektowane, aby sprostać rygorystycznym wymaganiom nowoczesnego FTTH (Fiber to the Home) i szybkiej transmisji danych. Jako podstawowy produkt Jiangsu Xuben Photoelectric Technology Co., Ltd, rozumiemy, że niezawodność sieci zależy od światłowodu, który jest w stanie wytrzymać ścisłe ograniczenia fizyczne bez uszczerbku dla integralności sygnału. Nasze włókno G.657.A2 zostało zaprojektowane specjalnie dla instalatorów i operatorów sieci, którzy wymagają niskiej czułości na makrozgięcia i stabilnej wydajności w pełnym spektrum O-E-S-C-L.

Wartość inżynieryjna technologii odpornej na zginanie

Podstawowe zalety wydajności optycznej

Optymalizacja pełnopasmowa: obejmuje całe spektrum od 1260 nm do 1625 nm, zapewniając ciągłą możliwość przenoszenia ruchu danych o dużej przepustowości podczas przyszłych modernizacji sieci.

Technologia Low Water Peak: Eliminuje wąskie gardła tłumienia w paśmie E, znacznie zwiększając wydajność widmową.

Precyzyjne wymiary geometryczne: Wyjątkowa spójność parametrów geometrycznych zapewnia wyjątkowo niskie straty podczas operacji łączenia mechanicznego i zgrzewania na dużą skalę.

Dane techniczne

Charakterystyka		Warunki	Określone wartości	Jednostki
Charakterystyka optyczna
Osłabienie		1310nm	≤0,35	[dB/km]
		1383 nm (po starzeniu H2)	≤0,35	[dB/km]
		1460nm	≤0,25	[dB/km]
		1490nm	≤0,23	[dB/km]
		1550nm	≤0,21	[dB/km]
		1625nm	≤0,23	[dB/km]
Tłumienie a długość fali Maks. różnica α		1285-1330nm, w odniesieniu do 1310nm	≤0,03	[dB/km]
Tłumienie a długość fali Maks. różnica α		1525–1575 nm, w odniesieniu do 1550 nm	≤0,02	[dB/km]
Długość fali zerowej dyspersji (λ0)		--	1300-1324	[nm]
Nachylenie zerowej dyspersji (S0)		--	≤0,092	[ps/(nm2·km)]
PMD	Maksymalne indywidualne włókno	--	≤0,1	[ps/√km]
	Wartość projektu łącza (M = 20, Q = 0,01%)	--	≤0,06	[ps/√km]
	Typowa wartość	--	0.04	[ps/√km]
Długość fali odcięcia kabla (λCC)		--	≤1260	[nm]
Średnica pola trybu (MFD)		1310nm	8,4-9,2	[µm]
Średnica pola trybu (MFD)		1550nm	9,3-10,3	[µm]
Efektywny grupowy współczynnik załamania światła (Neﬀ)		1310nm	1.466	--
Efektywny grupowy współczynnik załamania światła (Neﬀ)		1550nm	1.467	--
Nieciągłości punktowe		1310nm	≤0,05	[dB]
Nieciągłości punktowe		1550nm	≤0,05	[dB]
Charakterystyka geometryczna
Średnica okładziny		--	125,0±0,7	[µm]
Nieokrągłość okładziny		--	≤0,7	[%]
Średnica powłoki		--	235-245	[µm]
Błąd koncentryczności powłoki-płaszcza		--	≤12,0	[µm]
Nieokrągłość powłoki		--	≤6,0	[%]
Błąd koncentryczności rdzenia-płaszcza		--	≤0,5	[µm]
Zwinięcie (promień)		--	≥4	[M]
Długość dostawy		--	Do 50,4	[km/szpula]
Charakterystyka środowiskowa		1310nm, 1550nm i 1625nm
Tłumienie wywołane zależnością od temperatury		-60 ℃ do + 85 ℃	≤0,05	[dB/km]
Tłumienie wywołane cyklicznymi zmianami temperatury i wilgotności		-10°C do +85°C, 98% wilgotności względnej	≤0,05	[dB/km]
Tłumienie wywołane uzależnieniem od wody		23°C, przez 30 dni	≤0,05	[dB/km]
Tłumienie wywołane wilgocią i ciepłem		85°C i 85% wilgotności względnej, przez 30 dni	≤0,05	[dB/km]
Starzenie się na sucho		85 ℃, przez 30 dni	≤0,05	[dB/km]
Specyfikacja mechaniczna
Próba dowodowa		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
Tłumienie indukowane makro-zgięciem	10 obrotów wokół trzpienia o promieniu 15 mm	1550nm	≤0,03	[dB]
	10 obrotów wokół trzpienia o promieniu 15 mm	1625nm	≤0,1	[dB]
	1 Obróć trzpień o promieniu 10 mm	1550nm	≤0,1	[dB]
	1 Obróć trzpień o promieniu 10 mm	1625nm	≤0,2	[dB]
	1 Obróć trzpień o promieniu 7,5 mm	1550nm	≤0,5	[dB]
	1 Obróć trzpień o promieniu 7,5 mm	1625nm	≤1,0	[dB]
Siła naciągania powłoki		typowa siła średnia	1.5	[N]
Siła naciągania powłoki		siła szczytowa	1,3-8,9	[N]
Parametr zmęczenia dynamicznego (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Z globalnego punktu widzenia zakupów, wybórŚwiatłowód jednomodowy G.657.A2firmy Orientalfiber to strategiczna decyzja o obniżeniu długoterminowych wydatków operacyjnych (OPEX).

1. Poruszanie się po złożonych środowiskach architektonicznych
2. Pełna kompatybilność ze starszą infrastrukturą
3. Niezawodna wydajność w systemach o dużej przepływności

Doskonałość produkcyjna włókna orientalnego

Skala produkcji: Przy rocznej wartości produkcji wynoszącej 20 milionów dolarów amerykańskich posiadamy zdolność do realizacji przetargów i projektów przemysłowych na dużą skalę dla operatorów telekomunikacyjnych.

Zgodność z jakością: Nasza grupa posiada certyfikaty ISO9001 i ISO45001, co gwarantuje, że jednomodowy światłowód G.657.A2 spełnia najwyższe międzynarodowe standardy dotyczące wytrzymałości mechanicznej i czystości optycznej.

Uznanie na całym świecie: Nasze produkty są wykorzystywane na całym świecie w sieciach elektroenergetycznych, transporcie kolejowym i systemach komunikacji drogowej, stale otrzymując pozytywne opinie na temat ich trwałości w trudnych warunkach inżynieryjnych.

Różnorodne scenariusze zastosowań

Szybki internet szerokopasmowy FTTH: zoptymalizowany pod kątem kabli odgałęźnych w budynkach mieszkalnych i złożonego okablowania wewnętrznego.

Łączenie centrum danych: umożliwia gęste, zorganizowane okablowanie w ograniczonej przestrzeni szaf serwerowych.

Komponenty optyczne: Preferowany wybór do produkcji wysokiej jakości rozdzielaczy PLC, pigtaili i kabli krosowych.

Przemysłowe połączenia front-end: zapewniają stabilne łącza dla systemów monitorowania na autostradach i transporcie kolejowym.

Często zadawane pytania (FAQ)

P: Czy światłowód jednomodowy G.657.A2 można łączyć ze standardowym włóknem G.652.D?

O: Tak. Średnica pola trybu została zaprojektowana tak, aby była kompatybilna, zapewniając minimalne straty na spawach i czyniąc ją standardowym wyborem przy modernizacji istniejących sieci.

P: Czy Orientalfiber zapewnia pełne rozwiązania sieciowe?

O: Absolutnie. Jako część Jiangsu Xuben Photoelectric Technology Co., Ltd prowadzimy cztery odrębne fabryki: kable światłowodowe wewnętrzne, kable światłowodowe zewnętrzne, komponenty optyczne ODN i sprzęt sieci optycznej, co pozwala nam dostarczać kompleksowe rozwiązania sieci światłowodowych.

P: Jakie międzynarodowe standardy spełnia to włókno?

Odp.: Nasz jednomodowy światłowód G.657.A2 jest zgodny ze specyfikacjami ITU-T G.657.A2 i IEC 60793-2-50 typ B1.3/B6.a2.
