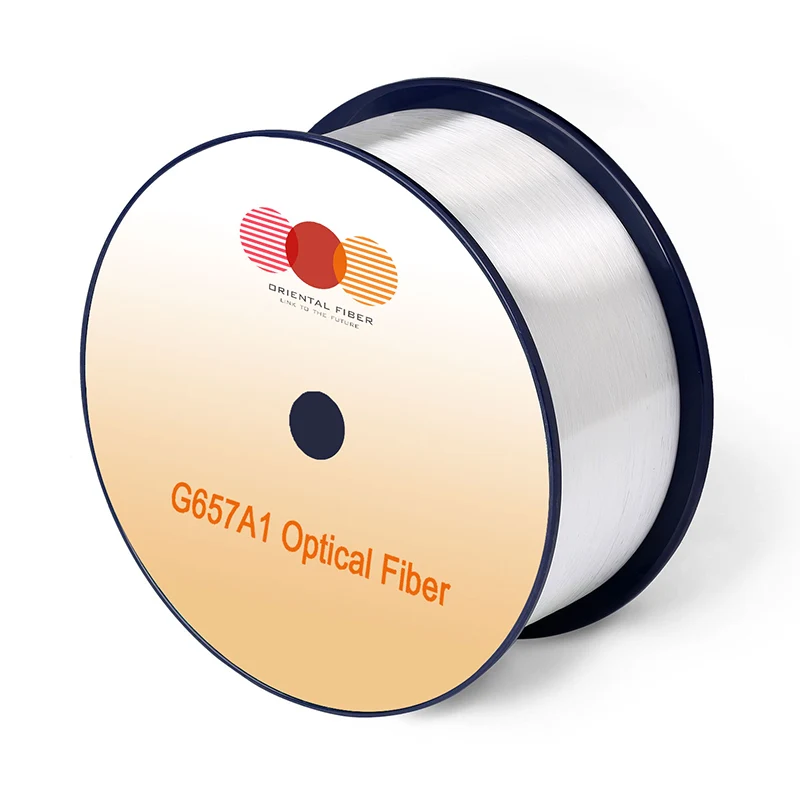

Światłowód jednomodowy G.657.A1

Światłowód jednomodowy G.657.A1 firmy Orientalfiber przeznaczony jest do nowoczesnych sieci światłowodowych, które wymagają elastyczności, stabilnej transmisji i łatwej instalacji. Jako niezawodny producent i dostawca w Chinach, firma Orientalfiber oferuje światłowód G.657.A1 zoptymalizowany do zastosowań w paśmie O-E-S-C-L (1260–1625 nm), charakteryzujący się dużą odpornością na straty zginania i stałą wydajnością w gęstych środowiskach wdrażania, takich jak FTTx i systemy okablowania wewnętrznego.

Wyślij zapytanie

Opis produktu

Jednomodowy światłowód G.657.A1 został zaprojektowany tak, aby utrzymać stabilną wydajność optyczną nawet w warunkach małego promienia zgięcia. W porównaniu z konwencjonalnymi światłowodami znacznie zmniejsza straty makrozgięciowe, dzięki czemu nadaje się do okablowania wewnętrznego, sieci dostępowych i kompaktowych systemów dystrybucji optycznej.

W praktyce światłowód ten jest często używany w środowiskach, w których instalatorzy mają ograniczoną przestrzeń, takich jak złącza, skrzynki rozdzielcze i szafki ścienne. Poprawiona tolerancja na zginanie pomaga zmniejszyć czułość instalacji i zmniejsza ryzyko pogorszenia wydajności spowodowanego niewłaściwą obsługą.

Kluczowe zalety w zakresie zakupów

Zmniejszone ryzyko instalacji

Zoptymalizowana wydajność zginania światłowodu jednomodowego G.657.A1 umożliwia instalatorom pracę przy mniejszych promieniach zgięcia bez powodowania nadmiernej utraty sygnału. Jest to szczególnie przydatne w projektach FTTx i scenariuszach trasowania w pomieszczeniach, gdzie przestrzeń jest ograniczona.

Kompatybilność z szerokim pasmem

Obsługuje pełne pasmo O-E-S-C-L (1260–1625 nm), dzięki czemu nadaje się do obecnych i przyszłych modernizacji sieci. Zapewnia kompatybilność z aplikacjami w paśmie L i wymaganiami dotyczącymi transmisji na duże odległości.

Niższy całkowity koszt projektu

Minimalizując straty związane z zginaniem i ograniczając liczbę poprawek podczas instalacji, włókno to pomaga obniżyć całkowite koszty wdrożenia. Zmniejsza to również potrzebę rygorystycznych warunków postępowania podczas przechowywania i instalacji kabli.

Stabilna wydajność łączenia

Dokładne parametry geometryczne zapewniają niskie straty podczas spawu i wysoką wydajność podczas łączenia włókien, co jest istotne przy projektach budowy sieci o dużej skali.

Typowe zastosowania

Sieci dostępowe FTTx

Jednomodowy światłowód G.657.A1 jest szeroko stosowany w instalacjach światłowodowych do domu i do budynku, gdzie powszechne są ciasne zakręty i gęste trasy.

Wewnętrzne szybkie okablowanie optyczne

Nadaje się do szybkiej transmisji danych wewnątrz budynków, centrów danych i środowisk biurowych, gdzie wymagane jest kompaktowe zarządzanie kablami.

Specjalistyczne kable o krótkim skoku

Idealny do kabli o rygorystycznych wymaganiach dotyczących promienia zgięcia, w tym kabli taśmowych i mikrokabli stosowanych w złożonych systemach trasowania.

Wysokowydajne sieci optyczne

Obsługuje transmisję na duże odległości i z dużą przepływnością przy niskim PMD, zapewniając stabilną wydajność w warstwach sieci szkieletowej i dostępowej.

Dane techniczne

Charakterystyka		Warunki	Określone wartości	Jednostki
Charakterystyka optyczna
Osłabienie		1310nm	≤0,35	[dB/km]
		1383 nm (po starzeniu H2)	≤0,35	[dB/km]
		1460nm	≤0,25	[dB/km]
		1550nm	≤0,21	[dB/km]
		1625nm	≤0,23	[dB/km]
Tłumienie a długość fali Maks. różnica α		1285-1330nm, w odniesieniu do 1310nm	≤0,03	[dB/km]
Tłumienie a długość fali Maks. różnica α		1525–1575 nm, w odniesieniu do 1550 nm	≤0,02	[Db/km]
Współczynnik dyspersji		1285-1340 nm	-3,5 do 3,5	[ps/(nm·km)]
		1550nm	≤18	[ps/(nm·km)]
		1625nm	≤22	[ps/(nm·km)]
Długość fali zerowej dyspersji (λ0)		--	1300-1324	[nm]
Nachylenie zerowej dyspersji (S0)		--	≤0,092	[ps/(nm2·km)]
Typowa wartość		--	0.086	[ps/(nm2·km)]
PMD	Maksymalne indywidualne włókno	--	≤0,1	[ps/√km]
	Wartość projektowa łącza (M=20, Q=0,01%) (M=20,Q=0,01%)	--	≤0,06	[ps/√km]
	Typowa wartość	--	0.04	[ps/√km]
Długość fali odcięcia kabla (Λcc)		--	≤1260	[nm]
Średnica pola trybu (MFD)		1310nm	8,4-9,2	[µm]
Średnica pola trybu (MFD)		1550nm	9,3-10,3	[µm]
Efektywny grupowy współczynnik załamania światła (nieefektywny)		1310nm	1.466	--
		1550nm	1.467	--
Nieciągłości punktowe		1310nm	≤0,05	[Db]
Nieciągłości punktowe		1550nm	≤0,05	[Db]
Charakterystyka geometryczna
Średnica okładziny		--	125,0±0,7	[µm]
Nieokrągłość okładziny		--	≤0,7	[%]
Średnica powłoki		--	235-245	[µm]
Błąd koncentryczności powłoki-płaszcza		--	≤12,0	[µm]
Nieokrągłość powłoki		--	≤6,0	[%]
Błąd koncentryczności rdzenia-płaszcza		--	≤0,5	[µm]
Zwinięcie (promień)		--	≥4	[M]
Długość dostawy		--	Do 50,4	[km/szpula]
Charakterystyka środowiskowa		1310nm, 1550nm i 1625nm
Tłumienie wywołane zależnością od temperatury		-60 ℃ do + 85 ℃	≤0,05	[Db/km]
Tłumienie wywołane cyklicznymi zmianami temperatury i wilgotności		-10°C do +85°C, 98% wilgotności względnej	≤0,05	[Db/km]
Tłumienie wywołane uzależnieniem od wody		23°C, przez 30 dni	≤0,05	[Db/km]
Tłumienie wywołane wilgocią i ciepłem		85°C i 85% wilgotności względnej, przez 30 dni	≤0,05	[Db/km]
Starzenie się na sucho		85℃, przez 30 dni	≤0,05	[Db/km]
Specyfikacja mechaniczna
Próba dowodowa		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Strata wywołana makro-zgięciem	10 obrotów wokół trzpienia o promieniu 15 mm	1550nm	≤0,25	[Db]
	10 obrotów wokół trzpienia o promieniu 15 mm	1625nm	≤1,0	[Db]
	1 Obróć trzpień o promieniu 10 mm	1550nm	≤0,75	[Db]
	1 Obróć trzpień o promieniu 10 mm	1625nm	≤1,5	[Db]
Siła naciągania powłoki		typowa siła średnia	1.5	[N]
Siła naciągania powłoki		siła szczytowa	1,3-8,9	[N]
Parametr zmęczenia dynamicznego (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Charakterystyka techniczna

Niskie tłumienie w pełnym paśmie

Utrzymuje stabilną transmisję sygnału w zakresie długości fal O-E-S-C-L, wspierając działanie sieci wielopasmowej.

Doskonała odporność na zginanie

Zaprojektowane, aby redukować straty spowodowane makro- i mikro-zgięciami, zapewniając niezawodne działanie nawet w ciasnych warunkach instalacyjnych.

Niski PMD (dyspersja w trybie polaryzacji)

Spełnia wymagania systemów transmisji o dużej prędkości i na duże odległości, pomagając zachować integralność sygnału.

Spójna geometria

Precyzyjna produkcja zapewnia jednolite wymiary włókien, poprawiając spójność splotu i zmniejszając utratę połączenia.

Zgodność ze standardami

Światłowód jednomodowy G.657.A1 jest zgodny z międzynarodowymi standardami, w tym ITU-T G.657.A1 i G.652.D, a także specyfikacjami IEC 60793-2-50 Typ B1.3/B6.a1. Zapewnia to zgodność z globalnymi wymaganiami infrastruktury sieciowej.

O producencie

Jiangsu Xuben Photoelectric Technology Co., Ltd to spółka należąca do grupy z czterema fabrykami, dostarczająca kompletne rozwiązania sieci światłowodowych. Firma zajmuje powierzchnię 15 000 metrów kwadratowych, a roczna wartość produkcji wynosi 20 milionów USD.

W skład grupy wchodzą fabryki kabli optycznych do użytku wewnętrznego i zewnętrznego, fabryka komponentów ODN oraz fabryka sprzętu do sieci optycznych. Produkty są szeroko stosowane w telekomunikacji, systemach nadawczych, transmisji danych w sieci LAN i zastosowaniach przemysłowych, takich jak systemy elektroenergetyczne, transport kolejowy i autostrady.

Dzięki certyfikatom ISO9001 i ISO45001 firma koncentruje się na udoskonalonej produkcji i stabilnych procesach produkcyjnych. Jej produkty są eksportowane na cały świat i stosowane w różnych projektach inżynieryjnych średniej i dużej skali.

Często zadawane pytania

P1: Jaka jest główna różnica między włóknem G.657.A1 i G.652.D?

Światłowód jednomodowy G.657.A1 oferuje lepszą wydajność zginania przy zachowaniu kompatybilności z systemami G.652.D. Jest bardziej odpowiedni do instalacji o ciasnych warunkach prowadzenia.

P2: Czy to włókno nadaje się do instalacji wewnętrznych?

Tak, jednomodowy światłowód G.657.A1 został specjalnie zaprojektowany do zastosowań wewnętrznych i sieci dostępowych, obsługując mały promień zgięcia i kompaktowe układy kabli.

P3: Czy można go używać do transmisji na duże odległości?

Tak, dzięki niskiemu tłumieniu i niskiemu PMD, obsługuje szybką i dalekosiężną komunikację optyczną.

P4: Czy jest kompatybilny z istniejącą infrastrukturą sieciową?

Spełnia standardy G.657.A1 i G.652.D, zapewniając kompatybilność z większością istniejących systemów sieci optycznych
