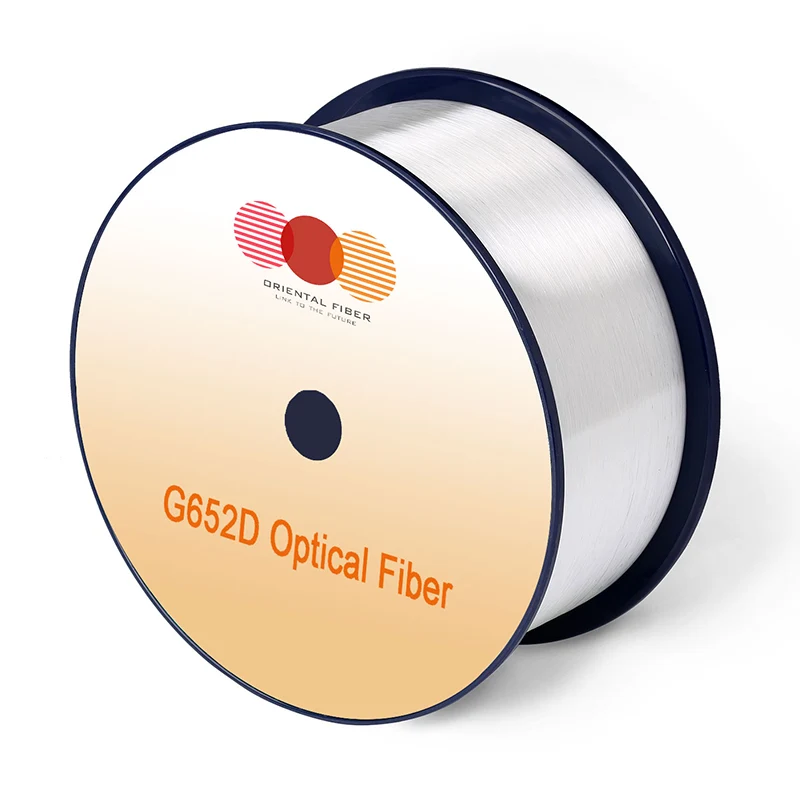

Ze względu na szeroki dostępny widmo i doskonałą wydajność optyczną, jednolibowy światłowodowy G.652D jest najlepszym wyborem do obsługi różnych aplikacji, takich jak Ethernet, Protocol Internet (IP), tryb transferu asynchronicznego (ATM), synchroniczna sieć optyczna (SONET) i podział fal (WDM). Włókno zapewnia większą przepustowość dla kręgosłupa, obszaru metropolitalnego i sieci dostępu.
Włókno spełnia lub przekracza zalecenie ITU-T G.652d i IEC 60793-2-50 typu B1.3.
Zaprojektowany do działania w całym zakresie widmowym 1260-1625 nm, zapewniając 50% bardziej użytecznych długości fal dla zwiększonej pojemności transmisji
Doskonałe wydajność optyczna obsługuje technologie szybkich transmisji, takie jak DWDM i CWDM
Kompatybilne z istniejącym sprzętem 1310 nm
Dobra ochrona i doskonała stabilność siły paska
Dokładne parametry geometryczne, które zapewniają niską utratę splicingu i wysoką wydajność splicingu
|
Charakterystyka |
Warunki |
Określone wartości |
Jednostki |
|
|
Charakterystyka optyczna |
||||
|
Osłabienie |
1310 nm |
≤0,34 |
[db/km] |
|
|
1383 Nm (po starzeniu H2) |
≤0,34 |
[db/km] |
||
|
1550 Nm |
≤0,20 |
[db/km] |
||
|
1625 Nm |
≤0,24 |
[db/km] |
||
|
Tłumienie vs. długość fali Max. różnica |
1285-1330 nm, w odniesieniu do 1310 nm |
≤0,03 |
[db/km] |
|
|
1525-1575 nm, w odniesieniu do 1550 nm |
≤0,02 |
[db/km] |
||
|
Współczynnik dyspersji |
1285-1340 nm |
-3,5 do 3.5 |
[ps/(nm · km)] |
|
|
1550 Nm |
≤18 |
[ps/(nm · km)] |
||
|
1625 Nm |
≤22 |
[ps/(nm · km)] |
||
|
Zerowa długość fali dyspersji (λ0) |
-- |
1300-1324 |
[nm] |
|
|
Zero dyspersji (s0) |
-- |
≤0,092 |
[ps/(nm2 · km)] |
|
|
Typowa wartość |
-- |
0.086 |
[ps/(nm2 · km] |
|
|
PMD |
Maksymalne indywidualne włókno |
-- |
≤0,1 |
[ps/√km] |
|
Wartość projektu łącza （M = 20, Q = 0,01%) |
-- |
≤0,06 |
[ps/√km] |
|
|
Typowa wartość |
-- |
0.04 |
[ps/√km] |
|
|
Długość fali czołowej kabli (λcc) |
-- |
≤1260 |
[nm] |
|
|
Średnica pola trybu （MFD） |
1310 nm |
8.7-9.5 |
[μm] |
|
|
1550 Nm |
9.8-10.8 |
[μm] |
||
|
Efektowny wskaźnik grupy refrakcji （ne ff） |
1310 nm |
1.466 |
-- |
|
|
1550 Nm |
1.467 |
-- |
||
|
Nieciągłości punktowe |
1310 nm |
≤0,05 |
[db] |
|
|
1550 Nm |
≤0,05 |
[db] |
||
|
Charakterystyka geometryczna |
||||
|
Średnica okładziny |
-- |
125,0 ± 0,7 |
[μm] |
|
|
Okładzinę nieokrągłość |
-- |
≤1,0 |
[%] |
|
|
Średnica powłoki |
-- |
235-250 |
[μm] |
|
|
Błąd koncentryczności pokrycia powłoki |
-- |
≤12,0 |
[μm] |
|
|
Powłoka nieokrągłość |
-- |
≤6,0 |
[%] |
|
|
Ograniczenie rdzenia błędu koncentryczności |
-- |
≤0,6 |
[μm] |
|
|
Curl (promień) |
-- |
≥4 |
[M] |
|
|
Długość dostawy |
-- |
Do 50,4 |
[km/rolka] |
|
|
Charakterystyka środowiska |
1310 nm, 1550 nm i 1625 nm |
|||
|
Tłumienie indukowane przez zależność temperatury |
-60 ℃ do +85 ℃ |
≤0,05 |
[db/km] |
|
|
Cykl indukowany przez cykl temperatury |
-10 ° C do +85 ° C, 98% RH |
≤0,05 |
[db/km] |
|
|
Uzależnienie od zanurzenia wody indukowane tłumienie |
23 ° C, przez 30 dni |
≤0,05 |
[db/km] |
|
|
Tłumienie indukowane przez wilgoć zależne od ciepła |
85 ° C i 85% RH, przez 30 dni |
≤0,05 |
[db/km] |
|
|
Suche starzenie się ciepła |
85 ℃, przez 30 dni |
≤0,05 |
[db/km] |
|
|
Specyfikacje mechaniczne |
||||
|
Test dowodu |
-- |
≥9,0 |
[N] |
|
|
-- |
≥1,0 |
[%] |
||
|
-- |
≥100 |
[KPSI] |
||
|
Tłumienie indukowane makro-gend |
100 obraca się wokół trzpienia o promieniu 30 mm |
1625 Nm |
≤0,05 |
[db] |
|
100 obraca się wokół trzpienia o promieniu 25 mm |
1310 nm i 1550 nm |
≤0,05 |
[db] |
|
|
1 Obróć trzpień promienia 16 mm |
1550 Nm |
≤0,05 |
[db] |
|
|
Powłoka siła |
Typowa średnia siła |
1.5 |
[N] |
|
|
Siła szczytowa |
1.3-8.9 |
[N] |
||
|
Dynamiczny parametr zmęczenia (ND) |
-- |
≥20 |
-- |
|
