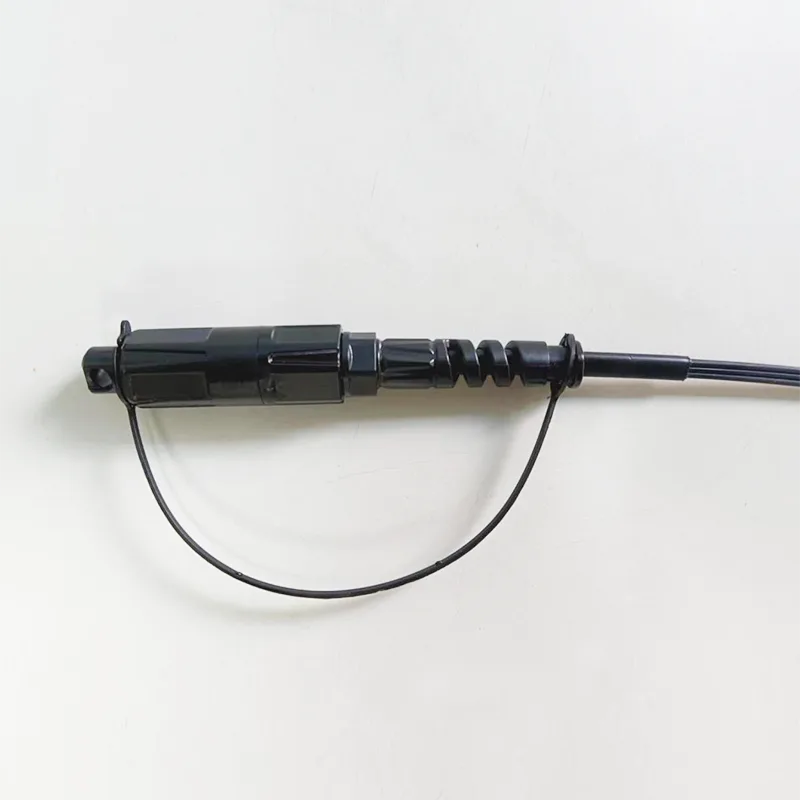

Wodoodporny kabel SC/APC 5x2 mm

Aplikacja:● Systemy FTTX/FTTH● Aplikacje Ethernet● Linki CATV● Optyczny rozkład sygnału● pasywne sieci optyczne (PON)● Aplikacje szkieletowe, poziome i pionowe● Wstępne przedwczesne skrzynki terminalu upuszczone● obszary zewnętrzne; Surowe środowiskoCechy:● Niska utrata wstawienia, wysoka utrata pow......

Wyślij zapytanie

Opis produktu

Aplikacja:

● Systemy FTTX/FTTH

● Aplikacje Ethernet

● Linki CATV

● Optyczny rozkład sygnału

● pasywne sieci optyczne (PON)

● Aplikacje szkieletowe, poziome i pionowe

● Wstępne przedwczesne skrzynki terminalu upuszczone

● obszary zewnętrzne; Surowe środowisko

Cechy:

● Niska utrata wstawienia, wysoka utrata powrotu.

● Dobra w powtarzalności i wymianie.

● 100% wstawienie, utrata powrotu, twarz końcowa i.

● Kontrola zakłóceń.

● Doskonała wytrzymałość mechaniczna.

● Zgodnie z Telcordia GR-326-Core.

● Zapewnia wysoką wydajność i niezawodność w zarządzaniu okablowaniem optycznym.

● Szybka i łatwa instalacja i rekonfiguracja.

● Prosta obsługa, nie ma potrzeby specjalnego narzędzia.

● IP68 Wodoodporny.

Specyfikacja techniczna:

Konstrukcje	Jednostka	Opisy
Liczba błonnika		Simplex
Długość fali	nm	1310/1550
Utrata wstawiania	db	≤0,30
Strata powrotu	db	≥ 60
Typ połączenia		SC/APC
Okucie		Ceramiczny
Cykle połączenia		500
Kolor kurtki kablowej		Czarny
Kabel zewnętrzny	mm	（5.2x2,0）± 0,2 mm （3,0x2,0）± 0,2 mm (bez komunikatora)
Tryb światłowodowy		Tryb pojedynczy: G657A2
Materiał z kurtki kablowej		LSZH
Waga kabla	Kg/km	20 ± 3
Drukowanie zawartości		Dostosowywanie
Długość	m	100 lub konfigurowalne (Tolerancja: ± 0,5 m)
Typ złącza		Wejście: Accord H Optic SC/APC
Typ złącza		Wyjście: bez złącza
Trakcja (osiowy między kablem a złączem)	N	100
Wodoodporna ocena		IP68
Temperatura robocza	℃	-20 ° C ~ +65 ℃
Temperatura przechowywania	℃	-20 ° C ~ +65 ℃

Struktura kablowa:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Światłowód	Typ	G-657 A2.
	Nie. Włókna	1
	Kolor	Niebieski
Zewnętrzna pochwa	Wymiar	（5.2x2,0）± 0,2 mm （3,0x2,0）± 0,2 mm (bez komunikatora)
	Tworzywo	LSZH
	Kolor	Czarny
Członek siły stalowej	Materia	Drut stalowy
Członek siły stalowej	Średnica	0,45 mm
Członek stalowy	Materia	Drut stalowy
Członek stalowy	Średnica	1,2 mm
Waga		20 ± 3 kg/km
Płytki (n)		Długoterminowy: 300N Krótkoterminowy: 600 n
Zmiażdżyć		1000n/10 cm
Min. Promień zginania		15xD (statyczny); 30xD (dynamiczny)
Zakres temperatur		-20 ° C do +65 ° C.

Charakterystyka włókien:

Wszystkie cechy włókna kablowego (włókno gotowego kabla) powinny być przynajmniej zgodnie z zaleceniem ITU-T G.657A2 i będą następujące.

Parametr		Specyfikacja
Współczynnik tłumienia	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Tłumienie (po kablu)	@1310nm	≤0,40dB/km
	@1550 nm	≤0,30db/km
Jednomierność tłumienia przy 1310 nm		≤0,05db
Jednomierność tłumienia przy 1550 Nm		≤0,05db
Długość fali odcięcia kabla (λcc)		≤ 1260 nm
Długość fali zerowej rozpadu		1300 ~ 1324 nm
Zero-Dyspersyjne nachylenie		≤ 0,092 ps/(nm^2. km)
Bezwzględna wartość dyspersji przy 1288 nm ~ 1339 nm		≤3,5ps/(nm · km)
Bezwzględna wartość dyspersji przy 1271 nm ~ 1360 nm		≤5,3ps/(nm · km)
Dyspersja przy 1550 nm		≤18ps/(nm · km)
Dyspersja przy 1625 nm		≤23ps/(nm · km)
Średnica pola trybu (MFD) przy 1310 nm		8,60 ± 0,4 mm
Średnica pola trybu (MFD) przy 1550 nm		9.4-10,4 mm
Włókno dyspersji trybu polaryzacji (PMD)		≤0,125ps/km^1/2
Kabel dyspersji trybu polaryzacji (PMD)		≤0,200ps/km^1/2
Współczynnik PMD	M	20 kabli
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Charakterystyka geometryczna
Średnica okładziny		125 ± 0,8 mm
Okładzinę nieokrągłość		≤1,0%
Błąd koncentryczności rdzenia/okładziny		≤0,8 mm
Średnica włókien z powłoką (nieuzbrojona)		245 ± 10 μm
Średnica włókien z powłoką (kolorową)		250 ± 10 μm
Błąd koncentryczności okładziny/powłoki		≤12,0 mm
Test napięcia		100kpsi lub 0,69 gpa
Usunięcie powłoki (N)		1,0 ～ 9.0
Charakterystyka mechaniczna
Strata MacRobend przy 1550 Nm	R = 15 mm, 10 zakrętów	≤0,03db
	R = 10 mm, 1 Turn	≤0,10db
	R = 7,5 mm, 1 Turn	≤0,5db
Strata MacRobend przy 1625 nm	R = 15 mm, 10 zakrętów	≤0,10db
	R = 10 mm, 1 Turn	≤0,20 dB
	R = 7,5 mm, 1 Turn	≤1,0dB

Rysunek wymiarowy:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pakiet:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Wymagania dotyczące pakowania:

Rozmiar kartonu ： 600*320*265 mm, przezroczysta taśma uszczelniająca „I”.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Schemat drewnianej płyty:

Drewniany rozmiar płyty ： 1200 *1000 mm.

Wymagania dotyczące stosu: jedna warstwa sześciu pudeł, układa sześć warstw.

Najwyższe 4 ochrona kątów prostych, a następnie mocno użyj paska do pakowania czcionki „#”.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
