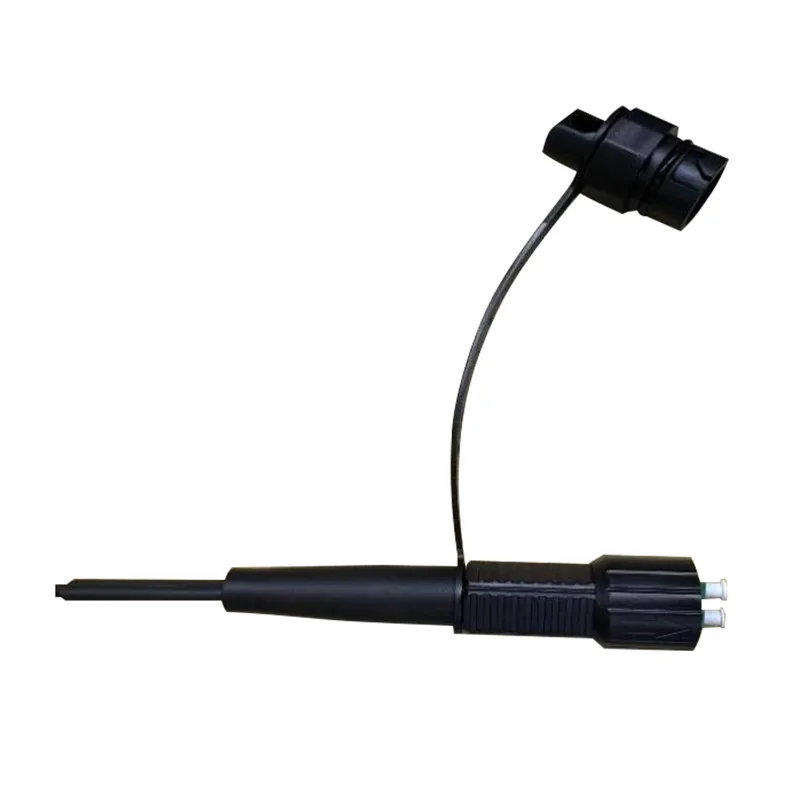

DUPLEX LC/UPC Wodoodporne okrągłe kable światłowodowe sznurki (złącze Mini DLC Accord Mini)

Aplikacja:● Systemy FTTX/FTTH● Aplikacje Ethernet● Linki CATV● Optyczny rozkład sygnału● pasywne sieci optyczne (PON)● Aplikacje szkieletowe, poziome i pionowe● Wstępne przedwczesne skrzynki terminalu upuszczone● obszary zewnętrzne; Surowe środowiskoCechy:● Niska utrata wstawienia, wysoka utrata pow......

Wyślij zapytanie

Opis produktu

Aplikacja:

● Systemy FTTX/FTTH

● Aplikacje Ethernet

● Linki CATV

● Optyczny rozkład sygnału

● pasywne sieci optyczne (PON)

● Aplikacje szkieletowe, poziome i pionowe

● Wstępne przedwczesne skrzynki terminalu upuszczone

● obszary zewnętrzne; Surowe środowisko

Cechy:

● Niska utrata wstawienia, wysoka utrata powrotu.

● Dobra w powtarzalności i wymianie.

● 100% wstawienie, utrata powrotu, twarz końcowa i.

● Kontrola zakłóceń.

● Doskonała wytrzymałość mechaniczna.

● Zgodnie z Telcordia GR-326-Core.

● Zapewnia wysoką wydajność i niezawodność w zarządzaniu okablowaniem optycznym.

● Szybka i łatwa instalacja i rekonfiguracja.

● Prosta obsługa, nie ma potrzeby specjalnego narzędzia.

● IP68 Wodoodporny.

Specyfikacja techniczna:

Konstrukcje	Jednostka	Opisy
Liczba błonnika		Dupleks
Długość fali	nm	1310/1550
Utrata wstawiania	db	≤0,30
Strata powrotu	db	≥50 (UPC)
Kolor kurtki kablowej		Czarny
Kabel zewnętrzny	mm	7,0 ± 0,2
Tryb światłowodowy		Tryb pojedynczy: G657 A2
Materiał z kurtki kablowej		LSZH
Waga kabla	Kg/km	38 （ok.
Drukowanie zawartości		Dostosowywanie
Długość	m	50 、 75 、 100 、 150 、 200、250 、 300 lub konfigurowalne (tolerancja: ± 0,5 m)
Typ złącza		Wejście:	Accord Mini DLC/UPC złącze
		Wyjście:	Accord Duplex LC/UPC złącze
Wodoodporna ocena		IP68
Temperatura robocza	℃	-40 ° C ~ +70 ℃
Temperatura przechowywania	℃	-40 ° C ~ +70 ℃

Struktura kablowa:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Specyfikacja kabla:

Przedmiot	Zawartość	Wartość
Ścisły błonnik buforowy	Numer	2
	TYP	G.657A2
	Średnica (MM)	0,90 ± 0,05
	Tworzywo	LSZH
	Kolor	BIAŁY
Kabel simplex	Tworzywo	LSZH
	Średnica (MM)	2,0 ± 0,1
	Kolor	Niebieski i żółty
Pręt	Tworzywo	LSZH
	Średnica (MM)	1,3 ± 0,1
	Kolor	Czarny
Zewnętrzna kurtka	Tworzywo	LSZH
	Średnica (MM)	7,0 ± 0,2
	Kolor	Czarny
	Grubość (mm)	1,0 ± 0,1
Waga kabla (kg/km) ok.		38 ± 3
Test rozciągania (N)		Długoterminowy: 400 n Krótkoterminowy: 800 n
Test spłaszczania (N/10 cm)		Długoterminowy: 1000 N/10 cm Krótkoterminowy: 2200 N/10 cm
Min. Promień zginania		10xod (statyczny); 20xod (dynamiczny)
Temperatura instalacji		-40 ° C do +70 ° C.
Temperatura przechowywania		-40 ° C do +70 ° C.

Wydajność światłowodu z kabli

Wydajność światłowodu z zapasem (ITU-T Rec. G.657A2)

Przedmiot	Specyfikacja
Typ światłowodowy	Pojedynczy tryb
Materiał światłowodowy	Domieszkowana krzemionka
Współczynnik tłumienia @ 1310 nm @ 1383NM @ 1460 nm @ 1550 nm @ 1625 Nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Długość fali odcięcia kabla	≤ 1260 nm
Długość fali zerowej rozpadu	1300 ~ 1324 nm
Zero-Dyspersyjne nachylenie	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dyspersja chromatyczna @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 Nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Średnica pola trybu @ 1310 nm	8.5-9.3um
Błąd koncentryczności rdzenia / odziany	≤ 0,5 jeden
Średnica okładziny	125,0 ± 0,7 jeden
Okładzinę nieokrągłość	≤5%
Średnica powłoki pierwotnej	242 ± 7 jeden
Powłoka pierwotna / powłoka koncentryczności	≤10 µm
Powłoka nieokrągłość	≤0,7%
Tłumienie z utratą zginania kablowego 10 tury 1 trzpień 15 mm 1 tuł 1 trzpień 10 mm 1 tuł 1 trzpień 7,5 mm	1550 nm ≤ δ 0,03 dB/km 1550 nm ≤ δ 0,1 dB/km 1550 nm ≤ δ 0,5 dB/km

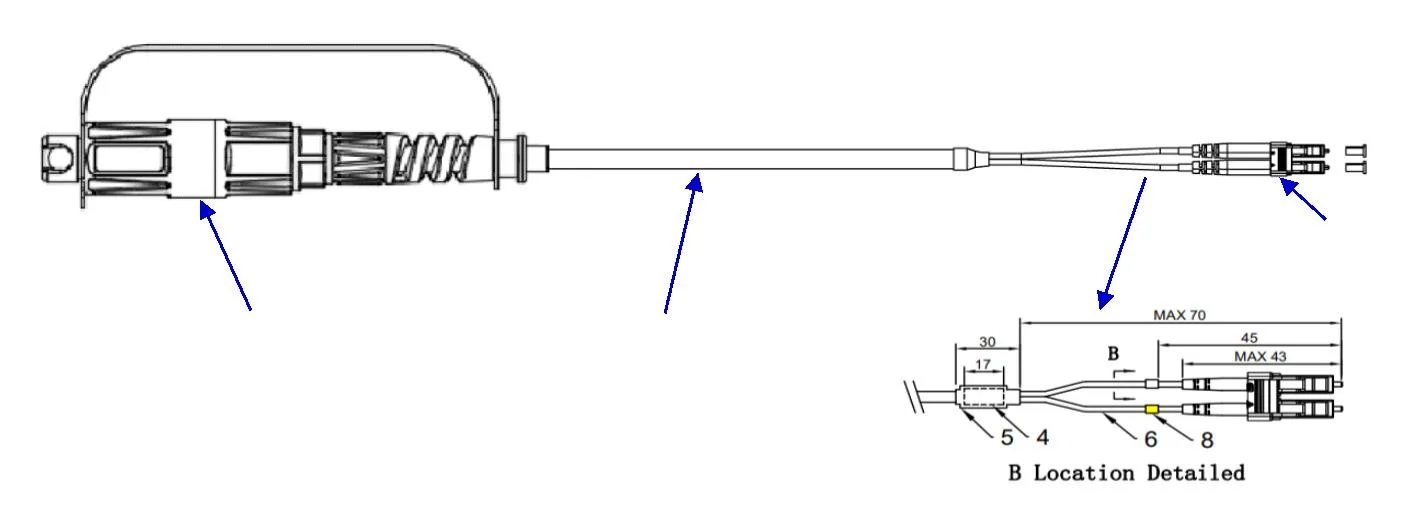

Rysunek wymiarowy:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

NIE	Opis	Ilość
1	SM G.657A2 2 rdzeń z włóknem 2,0 mm. OD7,0 mm, czarny LSZH	1
2	Mini DLC Connector Black	1
3	Dupleks LC3.0 dla światłowodu pojedynczego, beż, rurka dla złącza IC, biały	2
4	Gumowa kurczenie się ciepła, czarna, OD 8,5 mm L = 17 mm	1
5	Gumowa rurka do kurczania ciepła, czarna, OD 8,5 m L-30mm	2
6	Elastyczna ochronna z rurką stalową, OD 2,8 mm L = 52 mm	2
8	Rurka z kurczakiem ciepła, biała /żółta OD3.0 mm L = 5 mm	2
