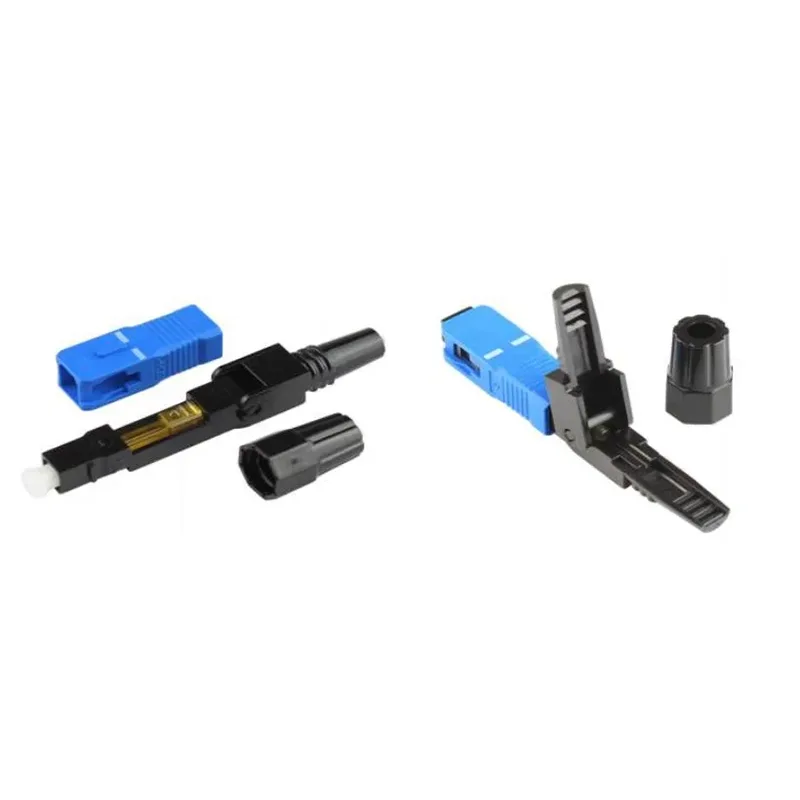

FAC-SC/APC-03 Złącze montażowe FAC-SC/UPC-03

Złącza do montażu terenowego Orientalfiber FAC-SC/APC-03 i FAC-SC/UPC-03 zostały zaprojektowane w celu wyeliminowania typowych wyzwań związanych z tradycyjną instalacją światłowodową, w tym czasochłonnych procedur, złożoności i wysokiego poziomu błędów. Dzięki tym złączom technicy mogą zakończyć pojedyncze włókno w ciągu około 15 sekund bez konieczności łączenia zgrzewanego lub kosztownych specjalistycznych narzędzi, co znacznie poprawia efektywność wdrażania projektów FTTH, modernizacji pomieszczeń danych i instalacji sieci korporacyjnych.

Kto tego potrzebuje

To złącze jest idealne do: - Wykonawcy telekomunikacyjni, którzy muszą szybko zainstalować na miejscu duże ilości światłowodów. - Operatorzy centrów danych wymagający połączeń o wysokiej precyzji i niskich stratach. - Administratorzy sieci korporacyjnych chcący uprościć modernizację pokoju danych lub rozbudowę sieci LAN. - Zespoły instalacyjne FTTH potrzebujące szybkiego i niezawodnego wdrożenia światłowodów w sieciach mieszkalnych lub komercyjnych.

Dlaczego jest lepiej

Złącza Orientalfiber FAC wyróżniają się z kilku powodów: -Wysoka wydajność optyczna:Tłumienie wtrąceniowe ≤0,5dB (typowo ≤0,3dB), tłumienie odbicia ≥50dB (UPC) i ≥55dB (APC), zapewniające stabilną transmisję sygnału. -Trwałość mechaniczna i środowiskowa:Wytrzymuje 500 cykli łączeniowych, próbę rozciągania online 20 N i działa w temperaturach od -40°C do +85°C. -Wielokrotnego użytku:Można go ponownie zainstalować ponad 10 razy, zachowując wydajność i zmniejszając koszty konserwacji. -Szybka instalacja:Około 15 sekund na włókno, intuicyjna obsługa bez sprzętu do spawania. -Bezpośrednia kompatybilność gniazd ONU i 86:Zmniejsza potrzebę stosowania adapterów, obniżając całkowity koszt projektu.

Jak używać

1. Przygotuj włókno i upewnij się, że wstępnie osadzona końcówka jest czysta. 2. Włóż światłowód do złącza FAC, zabezpiecz i delikatnie dokręć. 3. Podłącz bezpośrednio do jednostki ONU lub panelu krosowego, aby uzyskać natychmiastową, szybką i stabilną transmisję sygnału. Przed: Instalacja światłowodu jest czasochłonna, podatna na błędy i wymaga wielu kroków. Po: Szybki montaż na miejscu, stabilny sygnał i uproszczona instalacja oszczędzają czas i pracę.

Informacje zwrotne od klientów

Duże projekty FTTH w Chinach odnotowały 40% wzrost wydajności instalacji i 15% redukcję całkowitych kosztów przy zastosowaniu złączy Orientalfiber FAC. - Modernizacje sieci w centrach danych wykazały stabilną utratę sygnału wejściowego i powrotnego, przy zmniejszonej konserwacji i przeróbkach. - Wielu międzynarodowych operatorów telekomunikacyjnych w dalszym ciągu wykorzystuje te złącza do wdrożeń front-endów sieci energetycznych, kolejowych, autostradowych i przemysłowych.

Powszechne obawy

-Zgodność:Obsługuje światłowody jednomodowe 125 μm, kompatybilne ze standardami 652 i 657, bezpośrednio pasujące do ONU i okablowania wewnętrznego. -Zapewnienie jakości:Posiada certyfikaty zarządzania jakością ISO9001 i systemów bezpieczeństwa i higieny pracy ISO45001. -Zaopatrzenie i logistyka:Orientalfiber posiada cztery fabryki i kompletny łańcuch dostaw, aby zapewnić terminową dostawę zamówień masowych. -Możliwość ponownego użycia:Można go ponownie zainstalować ponad 10 razy, zmniejszając ciągłe ciśnienie operacyjne.

Dlaczego warto działać teraz

Wybór złączy Orientalfiber FAC-SC/APC-03 lub FAC-SC/UPC-03 pozwala na: - Natychmiast popraw wydajność instalacji światłowodowej na miejscu - Zmniejsz koszty projektu i ryzyko przeróbek - Zapewnij długoterminową stabilność sieci - Skorzystaj z bezpośrednich dostaw fabrycznych i globalnego wsparcia Jako profesjonalny dostawca rozwiązań światłowodowych, Orientalfiber dostarcza niezawodne, wysokowydajne złącza do montażu terenowego dla telekomunikacji, FTTH, sieci korporacyjnych i centrów danych, dzięki czemu złożone instalacje światłowodowe są proste i wydajne.

FAC-SC/APC-01

FAC-SC/UPC-01

Zastosowanie FTTx, transformacja data room

Specyfikacja techniczna:

Przedmiot	Parametr
Zakres kabla	3,0 x 2,0 mm
Rozmiar:	59*8,7*8,3mm i 55*8,7*8,3mm
Średnica włókna	125μm (652 i 657)
Średnica powłoki	250µm
Tryb	SM
Czas operacji	około 15 s (z wyłączeniem wstępnego ustawienia światłowodu)
Utrata wtrąceniowa	≤ 0,5 dB maks./typowo ≤ 0,3 dB (1310 nm i 1550 nm)
Strata zwrotu	≥50dB dla UPC, ≥55dB dla APC
Wskaźnik sukcesu	>98%
Czasy wielokrotnego użytku	>10 razy
Zwiększ siłę nagiego włókna	>5 N
Wytrzymałość na rozciąganie	>50 N
Temperatura	-40 ~ +85 C
Test wytrzymałości na rozciąganie on-line (20 N)	Zakres IL≤0,3dB Zakres RL≤5dB
Trwałość mechaniczna (500 razy)	Zakres IL≤0,3dB Zakres RL≤5dB
Test upadku (4 m betonowej podłogi, raz w każdym kierunku, w sumie trzy razy)	Zakres IL≤0,3dB Zakres RL≤5dB

Odpowiednie rozwiązania:

● Łatwa obsługa, złącze może być bezpośrednio użyte w ONU, również przy wytrzymałości mocowania przekraczającej 5 kg, jest szeroko stosowane w projektach rewolucji sieciowej FTTH. Zmniejsza również użycie gniazd i adapterów, oszczędzając koszty projektu.

● Dzięki standardowemu gniazdu i adapterowi 86 ​​złącze umożliwia połączenie kabla przyłączeniowego z kablem krosowym. Gniazdo w standardzie 86 zapewnia pełną ochronę dzięki unikalnej konstrukcji.

● Ma zastosowanie do połączenia z kablem wewnętrznym do montażu na miejscu, pigtailem, kablem krosowym i transformacją kabla krosowego w pomieszczeniu danych i bezpośrednio używanym w określonej jednostce ONU.
