Płaski kabel światłowodowy taśmowy

W szybko rozwijającym się środowisku transmisji danych o dużej gęstości, płaski kabel światłowodowy firmy Orientalfiber stanowi krytyczne rozwiązanie dla nowoczesnej architektury sieciowej. Wyprodukowany przez Jiangsu Xuben Photoelectric Technology Co., Ltd, kabel ten został zaprojektowany tak, aby zmaksymalizować efektywność wykorzystania przestrzeni w zatłoczonych kanałach kablowych i centrach danych. Wykorzystując precyzyjnie dopasowaną strukturę wstęgową, pozwala na zastosowanie dużej liczby włókien w kompaktowym profilu, zapewniając operatorom telekomunikacyjnym i przedsiębiorstwom przemysłowym możliwość skalowania przepustowości bez konieczności rozbudowy infrastruktury fizycznej.

Wyślij zapytanie

Opis produktu

Definicja produktu i przegląd techniczny

Płaski kabel światłowodowy z taśmą światłowodową to optyczny nośnik transmisji o dużej gęstości, w którym wiele pojedynczych włókien jest połączonych ze sobą w płaski, zorganizowany rząd. Rdzeń taśmy jest chroniony warstwą najwyższej jakości przędzy aramidowej, która służy jako jednostka wzmocniona siłą, zapewniająca wytrzymałość na rozciąganie niezbędną do instalacji i długotrwałej pracy. Aby spełnić różnorodne wymagania bezpieczeństwa i ochrony środowiska, kabel jest wykończony solidną powłoką zewnętrzną wykonaną z polichlorku winylu (PVC) lub materiału o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH).

Kluczowe funkcje i podstawowe zalety

Wysoce zintegrowana konstrukcja wstęgi: płaska geometria organizuje włókna w grupy, co pozwala na znacznie mniejszą średnicę kabla w porównaniu z tradycyjnymi konfiguracjami z luźną tubą.

Wzmocnienie aramidowe: Dodatek wysokomodułowej przędzy aramidowej zapewnia taśmowemu kablowi światłowodowemu z płaskim włóknem wytrzymałość niezbędną do rozciągania w pionie i w poziomie bez ryzyka uszkodzenia rdzeni szklanych.

Odporność na środowisko: Płaszcz zewnętrzny jest odporny na korozję, wodoodporny i odporny na promieniowanie UV, zapewniając stabilną pracę w różnych środowiskach wewnętrznych i chronionych na zewnątrz.

Zgodność z wymogami bezpieczeństwa: Dzięki opcjom płaszcza LSZH kabel spełnia międzynarodowe normy w zakresie zmniejszania palności (IEC 60332-1 lub IEC 60332-3C), dzięki czemu nadaje się do budynków o dużym natężeniu ruchu i systemów tranzytowych.

Dane techniczne

Typ światłowodu: Kompatybilny ze światłowodami jednomodowymi (G.652D, G.657A) i wielomodowymi (OM1 do OM4).

Jednostka wzmacniająca: wielożyłowa przędza aramidowa.

Materiały powłoki zewnętrznej: PVC (spełniający wymagania UL OFNR/OFNP) lub LSZH (niskodymowy, bezhalogenowy).

Normy mechaniczne: W pełni zgodne z YD/T 1258.5, ICEA-596, GR-409 i IEC 60794-2-30.

Zakres temperatur: Zaprojektowany do niezawodnej pracy w standardowych temperaturach środowiska telekomunikacyjnego.

Różnorodne pola zastosowań

Wszechstronność płaskiego kabla światłowodowego sprawia, że jest to preferowany wybór dla wielu branż:

Centra danych: idealne do łączenia szaf serwerowych o dużej gęstości przy użyciu technologii terminacji MPO/MTP.

Dystrybucja wewnętrzna: używana do okablowania szkieletowego w komercyjnych budynkach biurowych i centralnych kantorach.

Sprzęt komunikacyjny: Działa jako główne połączenie między precyzyjnymi instrumentami a sprzętem sieciowym.

Systemy przemysłowe: Zapewnia niezawodne łącza danych dla sieci elektroenergetycznych, monitorowania transportu kolejowego i systemów komunikacji autostradowej.

Siła produkcyjna: Jiangsu Xuben Photoelectric Technology Co., Ltd

Jakość płaskiego kabla światłowodowego jest poparta skalą przemysłową i wiedzą techniczną Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastruktura: Grupa posiada cztery wyspecjalizowane fabryki na łącznej powierzchni 15 000 metrów kwadratowych.

Wartość produkcji: Przy rocznej wartości produkcji wynoszącej 20 milionów dolarów amerykańskich firma utrzymuje zdolność do realizacji globalnych projektów inżynieryjnych na dużą skalę.

Zarządzanie jakością: Zakład uzyskał certyfikaty ISO9001 i ISO45001, gwarantujące, że każdy metr kabla jest zgodny z najwyższym duchem rzemiosła.

Globalna reputacja: Produkty Orientalfiber są wykorzystywane przez operatorów telekomunikacyjnych i liderów przemysłowych na całym świecie, cenionych za wyrafinowaną produkcję i profesjonalną spójność.

Zalety w porównaniu ze standardowymi alternatywami

W porównaniu z tradycyjnymi konstrukcjami włókien, rozwiązanie wstęgowe Orientalfiber oferuje:

Wydajność łączenia masowego: Technicy mogą łączyć 12 włókien jednocześnie, drastycznie obniżając koszty instalacji.

Lepszy przepływ powietrza: Kompaktowy, płaski profil kabla światłowodowego z płaskim włóknem umożliwia lepszą wentylację w korytkach kablowych i szafach serwerowych.

Niezawodna ochrona: W przeciwieństwie do niedrogich alternatyw, zastosowanie przez nas wysokiej jakości aramidu gwarantuje, że kabel nie zwisa ani nie rozciąga się z biegiem czasu w zastosowaniach z pionowymi pionowymi kablami.

Charakterystyka

Wysoko zintegrowana konstrukcja wstążki z włókna

Aramidowy element wzmacniający zapewnia kablowi doskonałą wytrzymałość na rozciąganie

Materiał zewnętrzny jest odporny na korozję, wodoodporny, odporny na promieniowanie UV, trudnopalny i przyjazny dla środowiska.

Aplikacje

Dystrybucja kabli w pomieszczeniach

Połączenia wzajemne między instrumentami, urządzeniami komunikacyjnymi

Patchcord i pigtail

Standardy

Zgodny ze standardami YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 itp., a kabel PVC spełnia wymagania zatwierdzenia UL OFNR i OFNP: Różne kurtki LSZH spełniają certyfikaty IEC 60332-1 lub IEC 60332-3C.

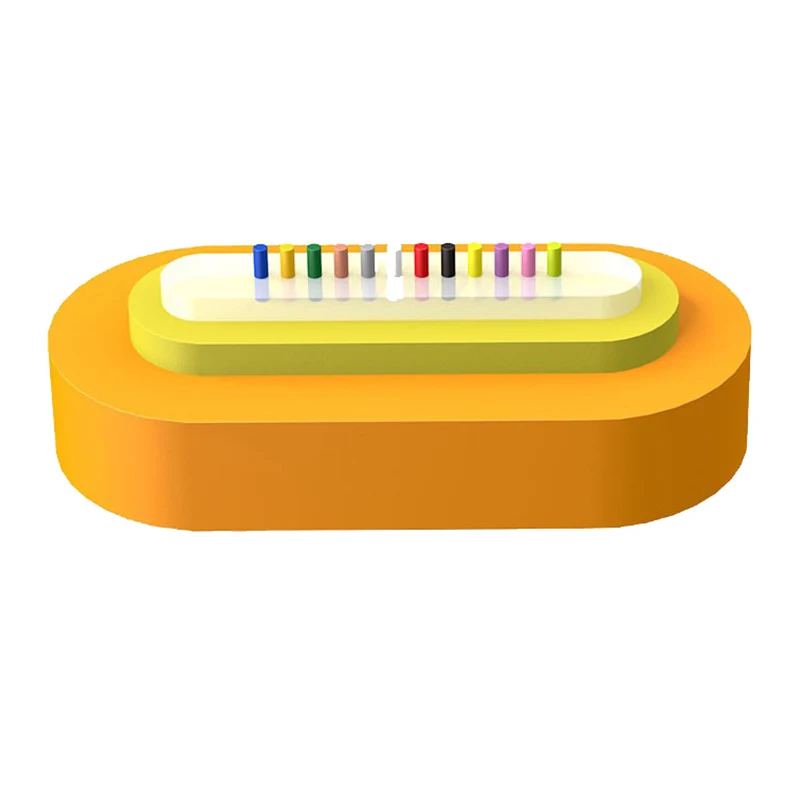

Rysunek struktury

1. Włókno

2. Wstążka z włókna

3. Przędza aramidowa

4. Kurtka

Flat Fiber Ribbon Fiber Optic Cable

Parametry techniczne

Model kabla	Liczba włókien	Masa kabla (ref.) (kg/km)	Wytrzymałość na rozciąganie Długo/krótkoterminowe	Odporność na zgniatanie Długo/krótkoterminowe (N/100mm)	Promień zgięcia Dynamiczny/statyczny (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Wstążka z włókna	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 Wstążka z włókna	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Wstążka z włókna	5.9	8.0

Charakterystyka optyczna

Typ włókna	Osłabienie				OFL	Efektywna przepustowość trybu	Długość łącza Ethernet 10 Gbit/s	Minimalny promień zgięcia
Stan	1310/1550nm		850/1300 nm		850/1300 nm	850nm	850nm	/
Stan	Typowa wartość	Maksymalna wartość	Typowa wartość	Maksymalna wartość	850/1300 nm	850nm	850nm	/
Jednostka	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
