Wewnętrzny taśmowy kabel światłowodowy

Orientalfiber dostarcza wysokiej jakości wewnętrzny kabel światłowodowy wstęgowy jako kompletne rozwiązanie sieci światłowodowej. W kablu tym jako medium transmisyjne zastosowano taśmę światłowodową, charakteryzującą się wysoką integracją, stabilną transmisją sygnału i łatwą instalacją. Jest szeroko stosowany w dystrybucji wewnętrznej, wzajemnym łączeniu sprzętu i systemach komunikacyjnych.

Wyślij zapytanie

Opis produktu

Wewnętrzny kabel światłowodowy wykorzystuje taśmę światłowodową jako optyczny nośnik transmisji. Wstęgę światłowodu wprowadza się do luźnej tuby wykonanej z materiału o wysokim module sprężystości, a następnie pokrywa ją warstwą wzmocnienia aramidowego. Najbardziej zewnętrzna warstwa jest wytłaczana z osłoną z polichlorku winylu (PVC). Taka konstrukcja konstrukcyjna zapewnia niezawodne działanie i wygodną pracę w pomieszczeniach zamkniętych.

Kluczowe funkcje

Wysoko zintegrowana konstrukcja wstążki z włóknaStruktura taśmy światłowodowej umożliwia wysoką gęstość włókien w kompaktowej formie, upraszczając zarządzanie i instalację. Obsługuje wydajne połączenie ze złączami MT/MTP, odpowiednimi do scenariuszy okablowania o dużej gęstości.

Doskonała wytrzymałość na rozciąganie Wyposażony w wzmocnienie aramidowe, kabel zapewnia dużą odporność na rozciąganie, aby wytrzymać siły zewnętrzne podczas budowy i użytkowania, zapewniając stabilność sygnału.
Wytrzymały materiał zewnętrzny Zewnętrzna powłoka jest odporna na korozję, wodoodporna, odporna na promieniowanie UV, trudnopalna i przyjazna dla środowiska. Spełnia wymogi bezpieczeństwa w pomieszczeniach zamkniętych i dostosowuje się do różnych środowisk pracy.
Łatwa instalacja i konserwacja Kabel jest elastyczny i ma dobrą odporność na zginanie, można go łatwo poprowadzić w wąskich przestrzeniach, takich jak korytka kablowe i kanały kablowe. Nie wymaga smarowania, co pozwala na szybką budowę i podłączenie.

Dane techniczne

Parametr	Specyfikacja
Typ włókna	Jednomodowy (G.652D/G.657A1) / wielomodowy (50/125μm, 62,5/125μm)
Liczba rdzeni	4, 6, 8, 12, 24 rdzenie (możliwość dostosowania)
Struktura kabla	Włókno wstążkowe w luźnej tubie + wzmocnienie aramidowe + osłona PVC
Średnica zewnętrzna	Możliwość dostosowania (zwykle 3,0–6,0 mm)
Osłabienie	≤0,36 dB/km przy 1310 nm; ≤0,22 dB/km przy 1550 nm (jednomodowy)
Wytrzymałość na rozciąganie	Krótkoterminowe: ≥1500N; Długoterminowe: ≥600N
Promień zgięcia	Statyczne: ≥10× średnica kabla; Dynamiczny: ≥20× średnica kabla
Temperatura pracy	-20°C do +60°C
Materiał osłony	PCV (opcjonalnie bezhalogenowy o niskiej emisji dymu)
Zgodność	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Aplikacje

Dystrybucja kabli w pomieszczeniach Stosowane w centrach danych, biurowcach, centrach handlowych i wspólnotach mieszkaniowych do okablowania poziomego i pionowego, zapewniając efektywną transmisję sygnału w sieci.
Połączenia między przyrządami i sprzętem komunikacyjnym Służy jako kable krosowe lub kable połączeniowe do łączenia serwerów, przełączników, routerów i innych urządzeń komunikacyjnych, zapewniając stabilną i szybką transmisję danych.
Scenariusze przemysłowe i specjalne Stosowane w systemach zasilania, transporcie kolejowym i inżynierii autostrad na potrzeby połączeń front-end, dostosowując się do trudnych warunków przemysłowych i zapewniając niezawodne działanie.

Zalety

Wysoka niezawodność Zoptymalizowana konstrukcja i wysokiej jakości materiały zapewniają stabilną transmisję sygnału i długą żywotność, spełniając rygorystyczne wymagania różnych projektów.
Ekonomiczne Wysoka integracja zmniejsza liczbę kabli i czas instalacji, obniżając całkowite koszty projektu. Konfigurowalne specyfikacje umożliwiają tworzenie rozwiązań dostosowanych do różnych zastosowań.
Kompleksowa kontrola jakości Jiangsu Xuben Photoelectric Technology Co., Ltd. ściśle przestrzega norm zarządzania jakością ISO9001. Każdy wewnętrzny kabel światłowodowy taśmowy przechodzi rygorystyczne testy w celu zapewnienia stałej wydajności i niezawodności.

Charakterystyka

Wysoko zintegrowana konstrukcja wstążki z włókna

Aramidowy element wzmacniający zapewnia kablowi doskonałą wytrzymałość na rozciąganie

Materiał zewnętrzny jest odporny na korozję, wodoodporny, odporny na promieniowanie UV, trudnopalny i przyjazny dla środowiska.

Aplikacje

Dystrybucja kabli w pomieszczeniach

Połączenia wzajemne między instrumentami, urządzeniami komunikacyjnymi

Standardy

Zgodność z normami YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 itp.

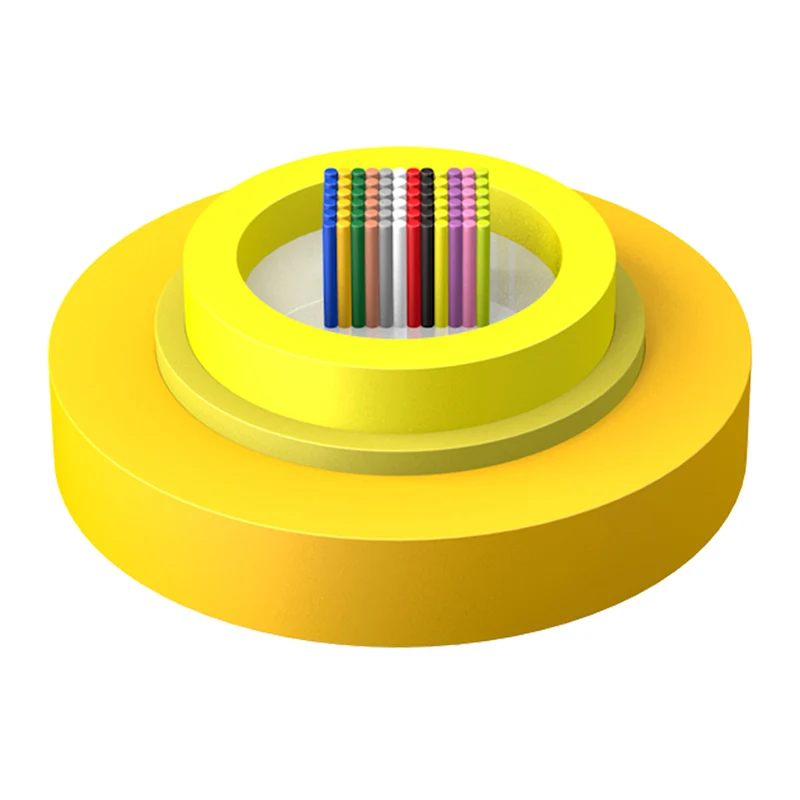

Rysunek struktury

1. Wstążka z włókna

2. Luźna tuba

3. Przędza aramidowa

4. Kurtka zewnętrzna

Indoor Ribbon Fiber Optic Cable

Parametry techniczne

Model kabla	Liczba włókien	Masa kabla (ref.) (kg/km)	Wytrzymałość na rozciąganie Długo/krótkoterminowe	Odporność na zgniatanie Długo/krótkoterminowe (N/100mm)	Promień zgięcia Dynamiczny/statyczny (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Charakterystyka optyczna

Typ włókna	Osłabienie				OFL	Efektywna przepustowość trybu	Długość łącza Ethernet 10 Gbit/s	Minimalny promień zgięcia
Stan	1310/1550nm		850/1300 nm		850/1300 nm	850nm	850nm	/
Stan	Typowa wartość	Maksymalna wartość	Typowa wartość	Maksymalna wartość	850/1300 nm	850nm	850nm	/
Jednostka	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
