Hybrydowy kabel optyczny i elektryczny z luźną tubą GDTS

Hybrydowy kabel optyczny i elektryczny z luźną tubą GDTS przeznaczony jest do zintegrowanej transmisji mocy i sygnału, łącząc włókna optyczne z przewodnikami miedzianymi w jednym kablu. Wyprodukowany przez Orientalfiber, dostawcę i producenta z Chin, ten kabel GDTS ma centralny metalowy element wzmacniający, luźne rurki wypełnione związkami ochronnymi i zbroję z taśmy falistej stalowej, a wszystko to chronione trwałą powłoką zewnętrzną z PE. Został zaprojektowany z myślą o niezawodnej pracy w trudnych warunkach i obsługuje zarówno instalacje kanałowe, jak i napowietrzne, upraszczając wdrażanie rozproszonych systemów stacji bazowych i sieci przemysłowych, jednocześnie zmniejszając koszty zakupu i budowy.

Wyślij zapytanie

Opis produktu

włókno orientalne zapewniaHybrydowy kabel optyczny i elektryczny z luźną tubą GDTS, specjalistyczne rozwiązanie zaprojektowane w celu zintegrowania szybkiej transmisji danych i niezawodnego dostarczania energii w jedną jednostkę strukturalną. Ten kabel kompozytowy został zaprojektowany, aby sprostać zmieniającym się wymaganiom nowoczesnej infrastruktury telekomunikacyjnej, szczególnie tam, gdzie liczy się oszczędność miejsca i usprawniona instalacja.

Przegląd produktu i skład materiału

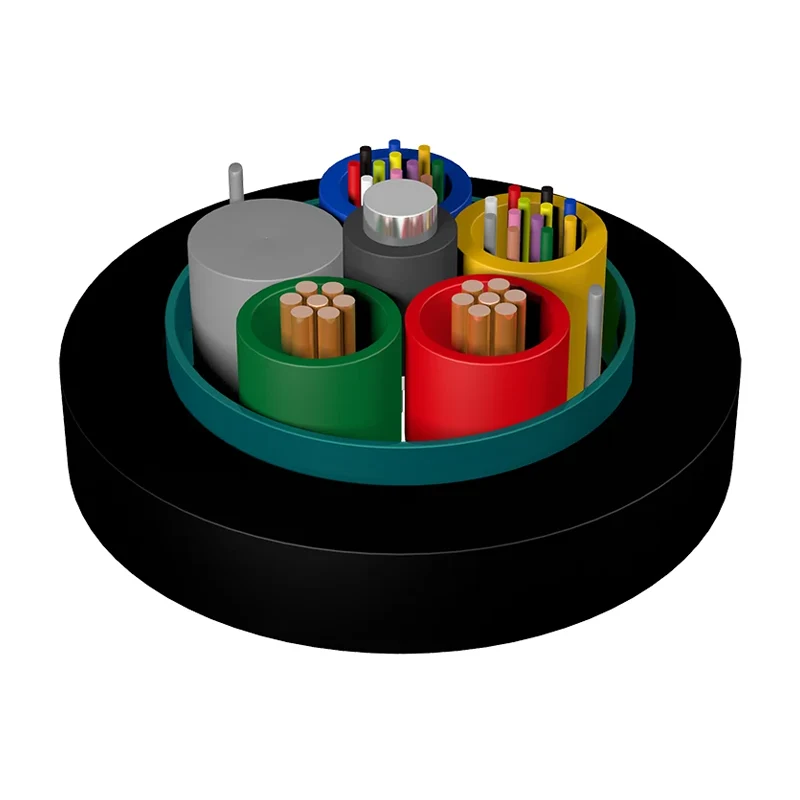

TheHybrydowy kabel optyczny i elektryczny z luźną tubą GDTSwykorzystuje wyrafinowaną architekturę wielowarstwową. W rdzeniu metalowy element wzmacniający zapewnia niezbędną wytrzymałość na rozciąganie. Otaczają to centrum luźne rurki wykonane z tworzywa sztucznego o wysokim module sprężystości, w których znajdują się włókna optyczne i ochronne masy wypełniające.

Wzdłuż tych rurek zintegrowane są izolowane przewody miedziane, skonfigurowane zgodnie z określonymi wymaganiami elektrycznymi. Ten zespół rdzenia jest osłonięty pancerzem z falistej taśmy stalowej, który zapewnia solidną ochronę przed uderzeniami mechanicznymi i uszkodzeniami przez gryzonie. Całość konstrukcji wykończona jest trwałym płaszczem zewnętrznym z polietylenu (PE), zapewniającym długoterminową stabilność w trudnych warunkach środowiskowych.

Kluczowe zalety techniczne

Zintegrowane zasilanie i sygnał:Łącząc przewodniki miedziane i światłowody, uzyskuje sięHybrydowy kabel optyczny i elektryczny z luźną tubą GDTSeliminuje potrzebę stosowania oddzielnych linii zasilających, upraszczając architekturę okablowania.
Odporność mechaniczna:Pancerz z taśmy falistej i metalowy element wzmacniający zapewniają niezawodne działanie w środowiskach o wysokim napięciu, w tym w instalacjach kanałowych i napowietrznych.
Stabilność środowiska:Luźna konstrukcja tuby i odporne na wilgoć masy wypełniające chronią włókna przed wahaniami temperatury i wnikaniem wody.
Wydajność operacyjna:Scentralizowanie zasilania oddalonych urządzeń zmniejsza potrzebę koordynacji lokalnego zakładu energetycznego i upraszcza harmonogramy rutynowych konserwacji.

Podstawowe scenariusze zastosowań

Rozproszone systemy stacji bazowych (BBU do RRU)

Podstawowy przypadek użyciawłókno orientalneKabel GDTS stanowi połączenie pomiędzy jednostką pasma podstawowego budynku (BBU) a zdalną jednostką radiową (RRU) w systemach zdalnego zasilania prądem stałym. Umożliwia jednoczesną transmisję sygnałów szerokopasmowych i dostarczanie niezbędnej energii elektrycznej do oddalonych jednostek antenowych.

Infrastruktura Miejska i Sieci Przemysłowe

Poza telekomunikacją, toHybrydowy kabel optyczny i elektryczny z luźną tubą GDTSjest wdrażany w transporcie kolejowym, systemach monitorowania autostrad i inteligentnych sieciach dystrybucji energii, gdzie lokalne źródła zasilania są niedostępne lub trudne do zainstalowania.

Wdrażanie projektów i zarządzanie kosztami

Korzystając zHybrydowy kabel optyczny i elektryczny z luźną tubą GDTSprzyczynia się do znacznego obniżenia całkowitych wydatków projektu. Zmniejszając ilość wymaganych materiałów i skracając czas montażu, operatorzy mogą osiągnąć niższe koszty zakupu i budowy. To uproszczone podejście minimalizuje również fizyczne wymiary w zatłoczonych kanałach kablowych i korytkach kablowych.

Informacje o Orientalfiber (technologia fotoelektryczna Jiangsu Xuben)

Jako część grupy Jiangsu Xuben Photoelectric Technology Co., Ltd.,włókno orientalnedziała w ramach infrastruktury o powierzchni 15 000 metrów kwadratowych przeznaczonej do produkcji kabli wewnętrznych i zewnętrznych oraz komponentów ODN. Przy rocznej wartości produkcji wynoszącej 20 milionów USD firma przestrzega rygorystycznych międzynarodowych standardów, w tym ISO9001 i ISO45001. Nasze procesy produkcyjne skupiają się na precyzji i profesjonalnej trwałości, wspierając projekty inżynieryjne na dużą skalę na całym świecie.

Często zadawane pytania

1. Czy można dostosować specyfikacje drutu miedzianego?

Tak, liczba i średnica przewodów miedzianych wHybrydowy kabel optyczny i elektryczny z luźną tubą GDTSmożna regulować w oparciu o specyficzne wymagania dotyczące napięcia i prądu zdalnego sprzętu.

2. Jakie są ograniczenia instalacyjne dla tego kabla?

Kabel hybrydowy GDTS jest uniwersalny i przeznaczony zarówno do układania rurociągów (kanałów), jak i instalacji napowietrznych (napowietrznych), pod warunkiem zastosowania odpowiedniego sprzętu napinającego.

3. Jak zbroja z taśmy stalowej wpływa na elastyczność?

Chociaż falista taśma stalowa zapewnia znaczną ochronę przed zgnieceniem, kabel zachowuje obliczony promień zgięcia, który pozwala na standardowe praktyki instalacyjne w miejskich kanałach telekomunikacyjnych.

Cechy

● Dobra wydajność mechaniczna i temperaturowa;

● Hybrydowa konstrukcja optyczno-elektryczna rozwiązuje problemy związane z zasilaniem i transmisją sygnału oraz zapewnia scentralizowane monitorowanie i konserwację zasilania sprzętu;

● Poprawia zarządzanie zasilaniem, zmniejsza koordynację i konserwację zasilania;

● Redukuje koszty zaopatrzenia i oszczędza koszty budowy;

● Używane głównie do połączenia pomiędzy BBU i RRU w rozproszonych systemach zdalnego zasilania DC stacji bazowych;

● Nadaje się do montażu na rurociągach i napowietrznych

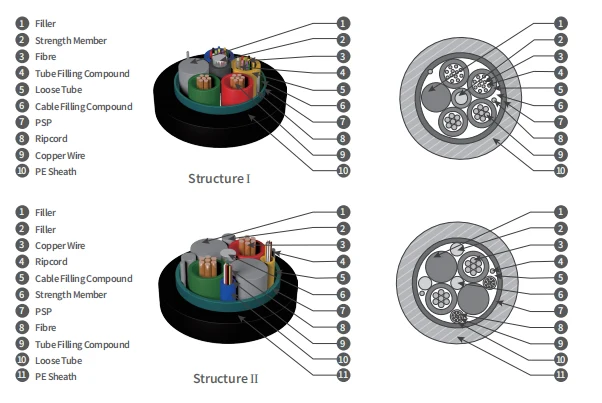

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Charakterystyka techniczna

Typ	OD (mm)	Waga (kg/km)	Wytrzymałość na rozciąganie Długo/krótkoterminowy (N)	Zmiażdżyć Długo/krótkoterminowe (N/100mm)	Struktura
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Struktura I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Struktura I
GDTS-02-24Xn+2×4,0	14.6	241	600/1500	300/1000	Struktura II
GDTS-02-24Xn+2×5,0	15.0	282	600/1500	300/1000	Struktura II
GDTS-02-24Xn+2×6,0	15.7	300	600/1500	300/1000	Struktura II
GDTS-02-24Xn+2×8,0	16.9	383	600/1500	300/1000	StrukturaII

Notatka:

1. Xn odnosi się do typu włókna.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 wskazuje liczbę i rozmiar drutów miedzianych.

3. Na zamówienie możemy dostarczyć kable hybrydowe o różnej liczbie i przekrojach żył miedzianych.

4. Kable hybrydowe o różnej liczbie włókien mogą być dostarczone na zamówienie.

Parametry elektryczne przewodnika

Przekrój (mm2)	Maks. Rezystancja DC pojedynczego przewodu (20 ℃) (Ω/km)	Rezystancja izolacji (20 ℃) (MΩ.km)	Wytrzymałość dielektryczna KV, DC 1min Wytrzymałość dielektryczna KV, DC 1min
Przekrój (mm2)	Maks. Rezystancja DC pojedynczego przewodu (20 ℃) (Ω/km)	Pomiędzy każdym przewodnikiem a drugim metalowe elementy połączone kablem	Między dyrygenci	Między dyrygentem i metalową zbroję	Między dyrygentem i drut stalowy
1.5	13.3	Nie mniej niż 5 tys	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
