Hybrydowy kabel optyczny i elektryczny z luźną tubą GDTA53

Hybrydowy kabel optyczny i elektryczny ze skrętką Orientalfiber GDTA53 przeznaczony jest do zintegrowanej transmisji sygnałów optycznych i energii elektrycznej w nowoczesnej infrastrukturze komunikacyjnej. Jako niezawodny wybór chińskiego producenta i dostawcy, ta struktura okablowania obsługuje zarówno transmisję danych, jak i dostarczanie zasilania w ramach jednego systemu kablowego, pomagając uprościć wdrażanie sieci i zmniejszyć ogólną złożoność instalacji.

Z punktu widzenia zaopatrzenia hybrydowy kabel optyczny i elektryczny ze skrętką typu Loose Tube firmy Orientalfiber GDTA53 pomaga ograniczyć koordynację projektu pomiędzy systemami zasilania i komunikacji. Łącząc elementy światłowodowe i miedziane w jedno rozwiązanie, zapewnia wydajną instalację, mniejszą zależność od siły roboczej i łatwiejszą w zarządzaniu długoterminową konserwację.

Przegląd produktu

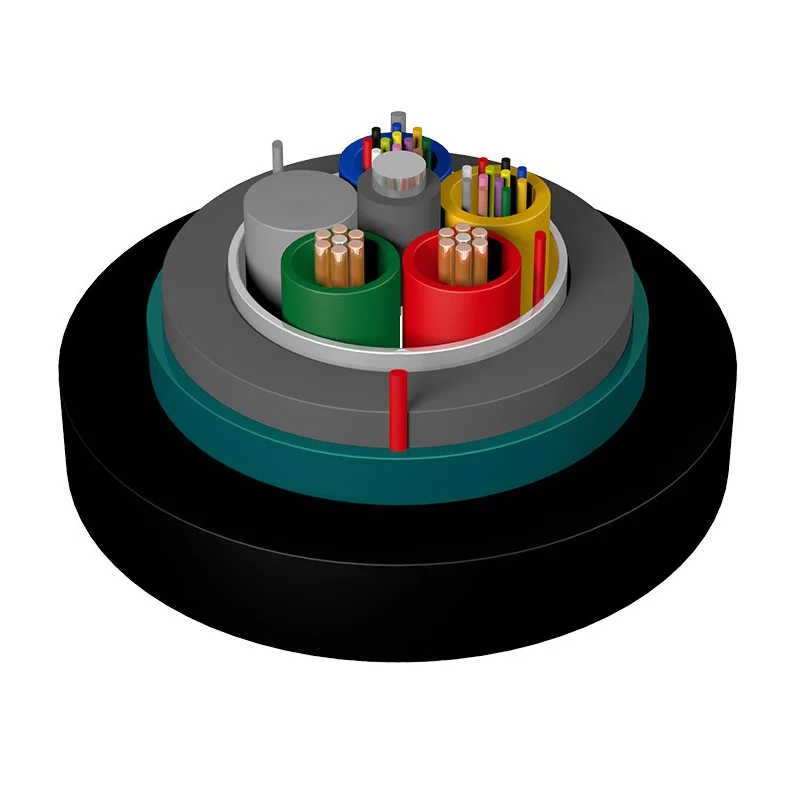

Hybrydowy kabel optyczny i elektryczny ze skrętką z luźną rurką GDTA53 ma strukturę z luźną rurką. Światłowody są chronione wewnątrz wysokomodułowych rurek z tworzywa sztucznego wypełnionych związkami blokującymi wodę, podczas gdy miedziane przewodniki elektryczne są zintegrowane z rdzeniem kabla zgodnie z wymaganymi specyfikacjami.

Centralny metalowy element wzmacniający zapewnia wytrzymałość na rozciąganie podczas instalacji. Rdzeń kabla jest wypełniony związkami ochronnymi, a następnie nałożony jest pancerz z laminowanej taśmy aluminiowej, wewnętrzna osłona PE, pancerz z tektury falistej i ostateczna osłona zewnętrzna z PE. Ta warstwowa konstrukcja pozwala na niezawodne działanie kabla w środowiskach zewnętrznych i podziemnych.

Dlaczego ta struktura ma znaczenie dla kupujących

• Zintegrowana moc + transmisja światłowodowa

W przypadku rozproszonych stacji bazowych i sprzętu zdalnego oddzielenie kabli zasilających i sygnałowych zwiększa czas i koszty instalacji. Hybrydowy kabel optyczny i elektryczny ze skrętką z luźną tubą GDTA53 stanowi połączone rozwiązanie, redukujące złożoność prowadzenia kabli i minimalizujące wykorzystanie wykopów lub kanałów.

• Zredukowany koszt i czas instalacji

Dzięki mniejszej liczbie kabli do wdrożenia wykonawcy mogą skrócić czas trwania projektu. Jest to szczególnie istotne w przypadku dużych projektów telekomunikacyjnych, w przypadku których koszty pracy i koordynacji mogą znacząco wpłynąć na budżet.

• Ulepszone zarządzanie systemem

Scentralizowane zasilanie i transmisja sygnału umożliwiają łatwiejsze monitorowanie i konserwację. Pomaga to skrócić czas rozwiązywania problemów i poprawia wydajność operacyjną w całym cyklu życia sieci.

• Ochrona mechaniczna w trudnych warunkach

Dwuwarstwowa konstrukcja pancerza (taśma aluminiowa + taśma ze stali falistej) zwiększa odporność na ciśnienie zewnętrzne, uderzenia i stres środowiskowy. Dzięki temu hybrydowy kabel optyczny i elektryczny z luźną tubą GDTA53 nadaje się do instalacji pod ziemią i w złożonych warunkach zewnętrznych.

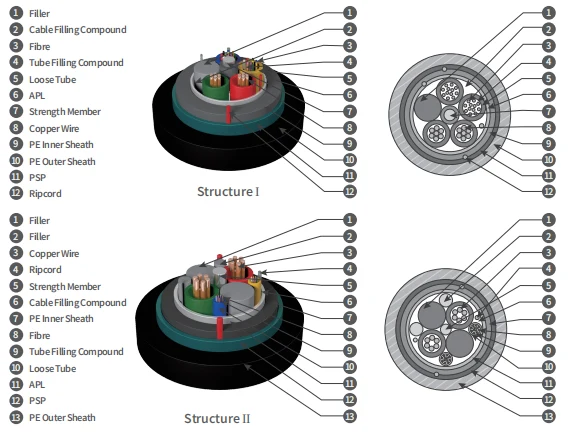

• Podział struktury rdzenia

• Światłowody: Umieszczone wewnątrz luźnych rurek z wypełniaczami blokującymi wodę
• Przewody miedziane: zintegrowane w oparciu o wymagania dotyczące przenoszenia mocy
• Element wzmacniający: Centralny rdzeń metalowy zapewniający wytrzymałość na rozciąganie
• Mieszanka wypełniająca: zapobiega wnikaniu wilgoci
• Pancerz z taśmy aluminiowej: zapewnia wstępne ekranowanie i ochronę
• Wewnętrzna osłona PE: Zwiększa stabilność strukturalną
• Pancerz z taśmy falistej: zwiększa odporność na zgniatanie
• Zewnętrzna powłoka PE: Chroni przed narażeniem na czynniki środowiskowe

Typowe scenariusze zastosowań

Rozproszona stacja bazowa (BBU do RRU)

Hybrydowy kabel optyczny i elektryczny z luźną tubą GDTA53 jest powszechnie stosowany w połączeniach pomiędzy BBU i RRU w systemach zdalnego zasilania prądem stałym. Obsługuje zarówno transmisję sygnału, jak i dostarczanie mocy, zmniejszając potrzebę oddzielnej infrastruktury.

Wdrożenie sieci telekomunikacyjnej

Odpowiedni dla operatorów telekomunikacyjnych i integratorów systemów komunikacyjnych, którzy chcą usprawnić wdrażanie światłowodów i zasilania w jednym rozwiązaniu.

Projekty instalacji podziemnych

Dzięki silnej ochronie mechanicznej i odporności na wilgoć kabel ten dobrze sprawdza się w podziemnych kanałach, bezpośrednim zakopywaniu i innych chronionych środowiskach prowadzenia.

Projekty przemysłowe i infrastrukturalne

Ma zastosowanie w transporcie kolejowym, autostradach i systemach zasilania, gdzie wymagana jest zarówno komunikacja, jak i zasilanie w odległych węzłach lub sprzęcie front-end.

Rozważania dotyczące zamówień

Elastyczność dostosowywania

Hybrydowy kabel optyczny i elektryczny ze skrętką z luźną rurką GDTA53 można skonfigurować z różną liczbą włókien i specyfikacjami przewodów miedzianych w zależności od wymagań projektu.

Logistyka i stabilność dostaw

Dzięki wielu zakładom produkcyjnym producent zapewnia stabilne możliwości dostaw zarówno w przypadku zamówień standardowych, jak i masowych, co jest ważne w przypadku długoterminowych projektów infrastrukturalnych.

Kompatybilność z istniejącymi systemami

Zaprojektowany do integracji ze standardowymi systemami telekomunikacyjnymi i energetycznymi, redukując problemy związane z kompatybilnością podczas instalacji i obsługi.

Często zadawane pytania

Czy kabel można dostosować do różnych wymagań dotyczących zasilania?

Tak, rozmiar i konfigurację przewodu miedzianego można dostosować w oparciu o wymagane specyfikacje transmisji mocy.

Czy nadaje się do bezpośredniego pochówku?

Tak, konstrukcja pancerna umożliwia instalację pod ziemią, w tym bezpośrednie zakopywanie, z zachowaniem odpowiednich praktyk instalacyjnych.

Jaka jest główna zaleta w porównaniu z oddzielnymi kablami?

Główną zaletą jest zmniejszenie złożoności i kosztów instalacji poprzez połączenie światłowodu i transmisji mocy w jeden system kablowy.

● Dobra wydajność mechaniczna i temperaturowa;

● Rozwiązywać problemy z zasilaniem i transmisją sygnału oraz zapewniać scentralizowane monitorowanie i konserwację zasilania urządzeń;

● Poprawa zarządzania dostawami energii, ograniczenie koordynacji i konserwacji dostaw energii;

● Redukcja kosztów zaopatrzenia i oszczędność kosztów budowy;

● Używane głównie do połączenia pomiędzy BBU i RRU w systemie zdalnego zasilania DC rozproszonych stacji bazowych;

● Nadaje się do instalacji pod ziemią

Charakterystyka techniczna

Parametry elektryczne przewodnika
