Uniwersalny kabel światłowodowy typu breakout

Wielozadaniowy kabel światłowodowy firmy Orientalfiber to rozwiązanie inżynieryjne dla środowisk wewnętrznych o dużej gęstości i szkieletowych systemów dystrybucyjnych. Wyprodukowany przez Jiangsu Xuben Photoelectric Technology Co., Ltd, kabel ten integruje wiele pojedynczych podjednostek w jedną solidną konstrukcję, umożliwiając bezpośrednie zakończenie bez konieczności stosowania dodatkowych paneli krosowych lub sprzętu przejściowego. Jako podstawowy wybór dla operatorów telekomunikacyjnych i instalatorów centrów danych, nasz wielozadaniowy kabel światłowodowy typu Break-out równoważy wytrzymałość mechaniczną z elastycznymi możliwościami routingu, zapewniając długoterminową stabilność sygnału w złożonych architekturach sieciowych.

Projekt konstrukcyjny: inżynieria bezpośredniego zakończenia

Podstawowa architektura wielozadaniowego kabla światłowodowego typu break-out została zaprojektowana tak, aby uprościć proces instalacji, jednocześnie maksymalizując ochronę światłowodu. W przeciwieństwie do standardowych kabli dystrybucyjnych, konstrukcja typu break-out traktuje każde włókno jako niezależną całość w większym kablu.

Konstrukcja podjednostki: Każde pojedyncze włókno jest chronione jako jednostka ściśle buforowana o średnicy Φ900 μm otoczona elementami wzmacniającymi z aramidu o wysokiej wytrzymałości.

Centralny element wzmacniający: niemetalowy rdzeń z tworzywa sztucznego wzmocnionego włóknem (FRP) służy jako centralna kotwica, zapewniając niezbędną sztywność, aby zapobiec załamaniom podczas ciągnięcia w pionie lub w poziomie.

Rdzeń skręcony warstwowo: Podjednostki są precyzyjnie skręcone wokół FRP, struktury kabla skręconej warstwowo, która znacznie zwiększa zdolność kabla do wytrzymywania obciążeń rozciągających podczas instalacji.

Opcje płaszcza: Aby spełnić różnorodne przepisy budowlane, zewnętrzna osłona jest dostępna z polichlorku winylu (PVC) lub materiałów o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH), co zapewnia zgodność z wymaganiami dotyczącymi zmniejszania palności.

Charakterystyka

Warstwowa konstrukcja kabla i niemetalowy rdzeń wzmacniający sprawiają, że kabel jest w stanie wytrzymać większe napięcie

Zewnętrzny materiał wielofunkcyjnego kabla światłowodowego jest odporny na korozję, wodoodporny, odporny na promieniowanie UV, trudnopalny i przyjazny dla środowiska.

Przędza aramidowa jako element wzmacniający sprawia, że ​​kabel ma doskonałą wytrzymałość na rozciąganie

Aplikacje

Wewnętrzna dystrybucja kabli dowolnego przeznaczenia

Szkieletowy kabel dystrybucyjny

Standardy

Spełniają normy YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 itp. Oprócz zwykłych produktów z PVC, istnieją również produkty, które przeszły certyfikację UL OFNR; Produkty LSZH wykorzystują różne materiały, aby spełnić wymagania IEC60332-1 lub IEC60332-3C.

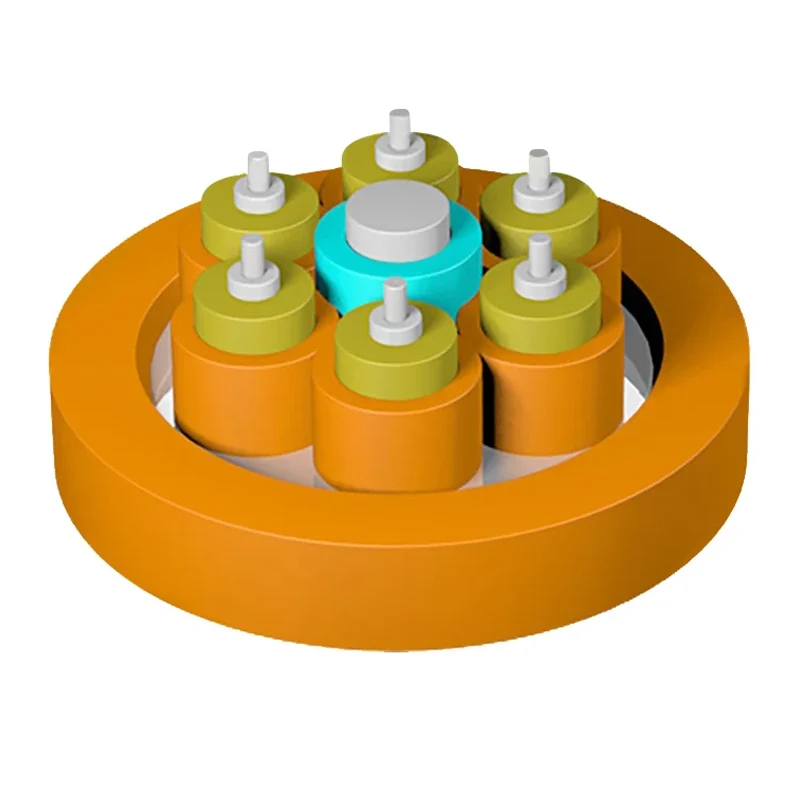

Rysunek struktury

1. Ścisłe włókno buforowe

2. Przędza aramidowa

3. Członek wzmacniający FRP

4. Kurtka podjednostki

5.Kurtka

Parametry techniczne

Charakterystyka optyczna

Zalety strategiczne: radzenie sobie z wyzwaniami związanymi z zaopatrzeniem i instalacją

Zaopatrując się w wielozadaniowy kabel światłowodowy typu breakout, specjaliści ds. zaopatrzenia często traktują priorytetowo całkowity koszt posiadania i łatwość wdrożenia. Orientalfiber koncentruje się na trzech kluczowych obszarach wartości:

1. Znaczące obniżenie kosztów pracy

Ponieważ każda podjednostka kabla światłowodowego jest w rzeczywistości odrębną, wzmocnioną zworką, technicy mogą zdjąć płaszcz zewnętrzny i poprowadzić poszczególne włókna bezpośrednio do sprzętu. Eliminuje to potrzebę łączenia w pigtaile, redukując zarówno czas spędzony na miejscu, jak i ryzyko utraty sygnału związanej ze spawaniem.

2. Niezawodność w szkieletach pionowych i poziomych

Przędza aramidowa jako element wzmacniający zapewnia kablowi doskonałą wytrzymałość na rozciąganie, dzięki czemu nadaje się do zastosowań w pionach w wielopiętrowych centrach biurowych lub obiektach przemysłowych. Niemetalowy rdzeń wzmacniający zapewnia, że ​​kabel pozostaje lekki i odporny na zakłócenia elektromagnetyczne, co ma kluczowe znaczenie w przemysłowych połączeniach czołowych w sieciach energetycznych i transporcie kolejowym.

3. Zgodność z przepisami dotyczącymi ochrony środowiska i bezpieczeństwa

Zewnętrzny materiał wielozadaniowego kabla światłowodowego typu Break-out został zaprojektowany tak, aby był odporny na korozję, wodoodporny i odporny na promieniowanie UV. Oferując opcje PVC z certyfikatem UL OFNR i LSZH zgodne z IEC60332-1/3C, zapewniamy, że Twoja infrastruktura spełnia najbardziej rygorystyczne normy bezpieczeństwa przeciwpożarowego w zakresie dystrybucji kabli we wnętrzach dowolnego przeznaczenia.

Doskonałość produkcji i zapewnienie jakości

Jiangsu Xuben Photoelectric Technology Co., Ltd utrzymuje bazę produkcyjną o powierzchni 15 000 metrów kwadratowych z czterema wyspecjalizowanymi fabrykami. Nasze zaangażowanie w udoskonaloną produkcję potwierdzają:

Roczna produkcja: Zdolność produkcyjna wyceniana na 20 milionów dolarów amerykańskich zapewnia stabilne terminy realizacji dużych projektów inżynieryjnych.

Certyfikowane standardy: Nasza grupa posiada certyfikaty ISO9001 i ISO45001. Uniwersalny kabel światłowodowy typu break-out jest w szczególności zgodny ze standardami YD/T 1258.4, ICEA-596, GR-409 i IEC 60793.

Sprawdzona wydajność: Każda partia przed opuszczeniem fabryki przechodzi rygorystyczne testy wytrzymałości na rozciąganie, odporności na zgniatanie i równomierności tłumienia.

Kluczowe scenariusze zastosowań

Wszechstronność wielozadaniowego kabla światłowodowego sprawia, że ​​jest on niezbędny do:

Połączenia wzajemne w centrach danych: okablowanie o dużej gęstości pomiędzy szafami serwerowymi a głównymi obszarami dystrybucyjnymi.

Dystrybucja szkieletowa kampusu: łączenie wielu węzłów komunikacyjnych w dużych placówkach instytucjonalnych.

Sieci przemysłowe: zapewnianie solidnych łączy światłowodowych na autostradach i elektrowniach, gdzie trwałość nie podlega negocjacjom.

Dystrybucja wewnętrzna: Okablowanie poziome ogólnego przeznaczenia, w którym włókna muszą być doprowadzone do poszczególnych gniazd ściennych.

Często zadawane pytania (FAQ)

Jaka jest podstawowa różnica między kablem typu Break-out a kablem dystrybucyjnym?

W kablu dystrybucyjnym włókna są owinięte w pojedynczy płaszcz. W wielozadaniowym kablu światłowodowym każde włókno ma swój własny płaszcz i elementy wzmacniające z aramidu. Umożliwia to obsługę włókien jak patchcordów po zdjęciu głównego płaszcza zewnętrznego, zapewniając doskonałą ochronę mechaniczną w miejscu zakończenia.

Czy Orientalfiber zapewnia niestandardowe kolory kurtek lub liczbę włókien?

Tak. Będąc częścią grupy Jiangsu Xuben Photoelectric Technology Co., Ltd, nasza fabryka wewnętrznych kabli światłowodowych może dostosować uniwersalny kabel światłowodowy typu break-out, aby spełniał określone wymagania projektu, w tym liczbę włókien (zwykle od 2 do 48 rdzeni) i określone właściwości zmniejszające palność.

Czy ten kabel nadaje się do stosowania w korytkach kablowych o dużej wilgotności?

Choć przeznaczony głównie do użytku w pomieszczeniach, zewnętrzny materiał naszego uniwersalnego kabla światłowodowego typu Break-out jest odporny na wilgoć i korozję, dzięki czemu nadaje się do stosowania w typowych piwnicach budynków lub klimatyzowanych tunelach przemysłowych
