Wstępnie zakończony okrągły kabel światłowodowy

Wstępnie zakończone, okrągłe kable światłowodowe zapewniają solidne i szczelne rozwiązanie połączenia światłowodowego z domem (FTTH) poprzez szybki i precyzyjny system połączeń, redukując czas instalacji, błędy techniczne i konserwację. Ponadto gwarantuje wysoką niezawodność i trwałość sieci.

Wyślij zapytanie

Opis produktu

Kategoria produktu: Rozwiązania w zakresie łączności światłowodowej do domu (FTTH).
Kluczowa funkcja: Kabel typu plug-and-play do szybkiego wdrażania ze wzmocnioną końcówką SC/APC.
Zgodność: Spełnia standardy IEC 61754-4 dotyczące wydajności interfejsu optycznego.

Firma Orientalfiber oferuje wstępnie zakończony okrągły kabel światłowodowy typu Drop Cable jako wysokowydajne rozwiązanie do zastosowań w instalacjach światłowodowych w budynkach mieszkalnych i komercyjnych. Zaprojektowany przez Jiangsu Xuben Photoelectric Technology Co., Ltd, kabel ten łączy w sobie solidną ochronę mechaniczną z precyzyjnie zaprojektowanymi złączami, aby zapewnić stabilną transmisję sygnału w różnorodnych warunkach środowiskowych.

Definicja produktu i zakres funkcjonalny

Wstępnie zakończony okrągły kabel światłowodowy to specjalistyczny zespół optyczny składający się z okrągłego kabla o dużej wytrzymałości na rozciąganie i średnicy 5 mm, fabrycznie zakończonego wzmocnionym złączem SC/APC. W przeciwieństwie do standardowych kabli z zakończeniem polowym, to wstępnie konektorowane rozwiązanie eliminuje potrzebę łączenia na miejscu po stronie abonenta, wykorzystując wysokiej jakości tulejkę cyrkonową w celu utrzymania niskich strat wtrąceniowych i wysokich strat odbiciowych przez cały okres eksploatacji sieci.

Podstawowe zalety i doskonałość techniczna

1. Inżynieria precyzyjna

Wstępnie zakończony, okrągły kabel światłowodowy ze wzmocnionym złączem SC/APC po stronie A, zapewniający szczelne i odporne na warunki atmosferyczne połączenie. Zastosowanie tulejek cyrkonowych gwarantuje stabilne ustawienie, zmniejszając ryzyko degradacji sygnału na skutek wahań temperatury lub wibracji mechanicznych.

2. Zwiększona trwałość

Konstrukcja kabla, zbudowana z myślą o trwałości, obejmuje:

Płaszcz zewnętrzny HDPE/LSZH: Zapewnia odporność na promieniowanie UV i stres środowiskowy.

Komponenty blokujące wodę: Zintegrowane włókna szklane i aramidowe zapobiegają wnikaniu wilgoci.

Światłowód G657A1/A2: zapewnia doskonałą wydajność niewrażliwą na zginanie, co ma kluczowe znaczenie w przypadku ciasnych tras w miejskich środowiskach FTTH.

3. Zoptymalizowana wydajność wdrażania

Stosując wstępnie zakończony okrągły kabel światłowodowy, operatorzy telekomunikacyjni mogą znacznie skrócić czas instalacji. „Otwarty koniec” po stronie B umożliwia łatwe przeciąganie przewodów przed ostatecznym zakończeniem w punkcie dystrybucji.

Pola aplikacji

Wszechstronność wstępnie zakończonego okrągłego kabla światłowodowego sprawia, że nadaje się on do różnych sektorów o dużym zapotrzebowaniu:

Telekomunikacja: połączenia FTTH ostatniej mili dla dostawców usług internetowych dla gospodarstw domowych.

Nadawanie: Transmisja sygnału w sieciach radiowych i telewizyjnych.

Infrastruktura przemysłowa: Połączenia front-end dla inteligentnych sieci, transportu kolejowego i systemów monitorowania autostrad.

Sieci lokalne (LAN): szybka transmisja danych dla kampusów lub kompleksów biurowych.

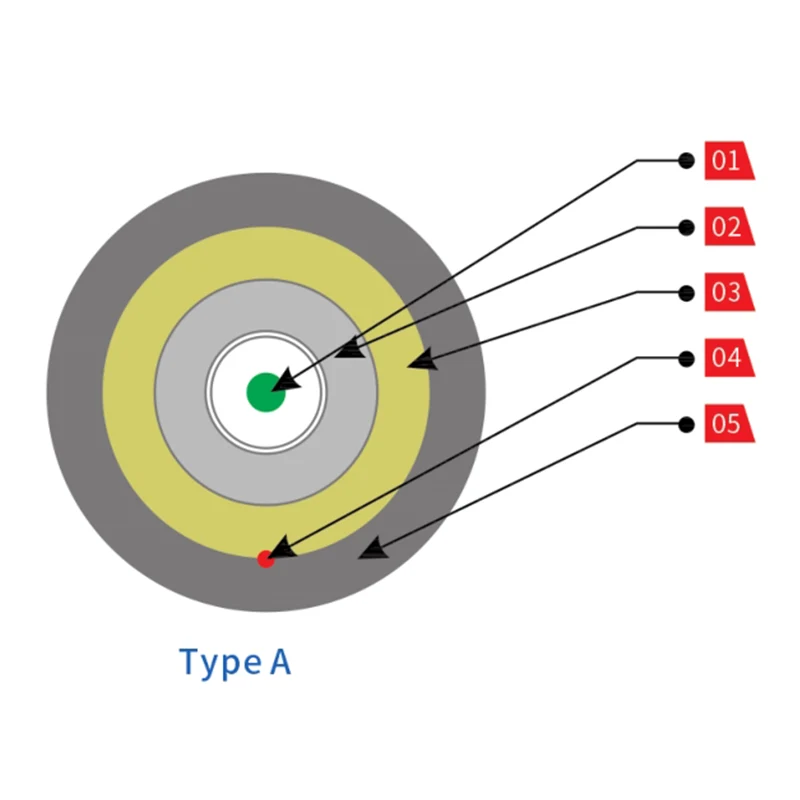

Rysunek struktury

Bufor 900µm

Rurka PBT

Blokujące wodę bufory z włókna szklanego i przędzy aramidowej

Ripcord

Kurtka LSZH

Pre-terminated Round Fiber Optic Drop Cable

Typ A

Bufor 900µm

Wewnętrzna osłona

Blokujące wodę bufory z włókna szklanego i przędzy aramidowej

Członek siły

Ripcord

Zewnętrzna powłoka

Niebieska linia kolorów

Pre-Terminated Round Fiber Optic Drop Cable

Typ B

Szczegóły złącza

Model: Typ E

Kolor: czarny

Materiał: PC + ABS

Złącze: SC/APC

Odpowiedni kabel: kabel opadający 5 mm

Charakterystyka

Modułowa konstrukcja, łatwa w rozbudowie

Może pracować i być instalowany na zewnątrz

Stopień ochrony: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Specyfikacje optyczne

Parametr	Wartość
Typ złącza	Typ E
Tłumienie wtrąceniowe złącza (dB)	IL: ≤0,3dB Maks. 0,3 dB + 0,4 dB/km * L(km) przy 1310 nm Maks. 0,3 dB + 0,35 dB/km * L(km) przy 1550 nm zgodnie z IEC 61300-3-4 Metoda B
Strata odbiciowa złącza (dB)	RL: ≥55dB Min. 60 dB przy 1310 i 1550 nm Zgodnie z IEC 61300-3-6
Długość kabla (m)	50, 100, 150, 200, 250 itd
Stopień ochrony	IP68

Zespół kabla

Strata wtrąceniowa: maks. 0,3 dB + 0,35 dB/km * L(km) przy 1310 nm

Maks. 0,3 dB + 0,21 dB/km * L(km) przy 1550 nm

Zgodnie z IEC 61300-3-4 Metoda B

Strata zwrotu: Min. 60 dB przy 1310 i 1550 nm

Zgodnie z IEC 61300-3-6

Specyfikacje mechaniczne

Przedmiot	Metoda testowania	Wymóg
Wytrzymałość na rozciąganie	IEC 60794-1-E1 (1000N/1h)	Wydłużenie włókien ≤0,40% Wydłużenie resztkowe ≤ 0,05% Zmiana tłumienia ≤ 0,1 dB przy 1550 nm
Spłaszczenie	IEC 60794-1-E3 (1000 N/100 mm w 15 minut)	Zmiana tłumienia ≤ 0,1 dB przy 1550 nm
Uderzenie	IEC 60794-1-2-E4 (uderzenie 5 Nm i D=300 mm)	Zmiana tłumienia ≤ 0,1 dB przy 1550 nm
Skręcenie	IEC 60794-1-2-E7 (obciążenie 25N i 10 cykli)	Zmiana tłumienia ≤ 0,1 dB przy 1550 nm
Krzywizna	IEC 60794-1-2-E6 (D=100mm i obciążenie 55N, 25 cykli)	Zmiana tłumienia ≤ 0,1 dB przy 1550 nm
Zakres temperatur	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Zmiana tłumienia ≤ 0,2 dB przy 1550 nm
Penetracja wody	IEC 60794-1-2-F5A (3 m długości, 1 m wysokości, 24 godz.)	Zakończ wyciek wody
Skurcz powłoki	EIA-RS-455-86 (85°C, 4 godz.) EIA-RS-455-86 (85°C, 4°C)	≤ 5,0%
Dyrektywa RoH (2011/65/UE)	Zgodny
