Kabel światłowodowy typu łukowego opancerzonego kanałowego

Orientalfiber koncentruje się na badaniach i rozwoju, produkcji i dostawach wysokowydajnych optycznych kabli komunikacyjnych, a światłowodowy kabel przyłączeniowy typu Armored Duct Bow to podstawowy produkt do transmisji optycznej dostosowany do scenariuszy okablowania kanałowego i FTTH. Ten produkt wykorzystuje motylkowy kabel wprowadzający jako rdzeń optycznej jednostki komunikacyjnej, przyjmuje znormalizowaną konstrukcję z elementami wzmacniającymi, materiałami blokującymi wodę i warstwami pancernymi i stabilnie realizuje zadania transmisji sygnału optycznego w zróżnicowanych środowiskach układania.

Wyślij zapytanie

Opis produktu

Kabel światłowodowy typu Bow Armored Duct firmy Orientalfiber to specjalistyczny optyczny kabel komunikacyjny przeznaczony do układania kanałów. Dzięki motylkowemu kablowi wejściowemu będącemu centralnym modułem komunikacji optycznej, jest on wyposażony w równoległe elementy wzmacniające po obu stronach, owinięty taśmą wodoszczelną i taśmą aluminiową dla ochrony oraz pokryty wytłaczaną powłoką zewnętrzną. Ten produkt strukturalny przeznaczony jest do stabilnej transmisji sygnału optycznego w projektach FTTH oraz systemach okablowania kanałowego i jest niezbędnym produktem wspomagającym budowę sieci optycznych.

Podstawowe zalety i zalety

Stabilna wydajność mechaniczna

Ten produkt ma profesjonalną konstrukcję konstrukcyjną i charakteryzuje się wyjątkową odpornością na rozciąganie i zgniatanie. Wbudowane elementy wzmacniające oraz warstwa pancerna skutecznie chronią wewnętrzny światłowód, unikając uszkodzeń spowodowanych wyciskaniem lub rozciąganiem z zewnątrz podczas budowy i codziennego użytkowania, zapewniając długoterminową stabilną pracę produktu w złożonych środowiskach.

Wygodna konstrukcja i konserwacja

Przyjmując unikalną konstrukcję rowków, światłowodowy kabel opadający typu łukowego Orientalfiber Armored Duct umożliwia szybkie zdejmowanie i łączenie, co znacznie upraszcza proces budowy na miejscu, skraca okres instalacji i zmniejsza trudność późniejszej konserwacji i naprawy.

Niezawodna wodoodporność

Produkt przyjmuje suchą strukturę i profesjonalną konstrukcję blokującą wodę, która może skutecznie blokować przenikanie wilgoci i wody. Dostosowuje się do wilgotnych i podmokłych kanałów, zapobiegając wpływowi zalania na wydajność transmisji produktu i wydłużając żywotność kabla.

Fabryczne wsparcie przed zakończeniem

Aby sprostać wymaganiom znormalizowanej konstrukcji inżynieryjnej, produkt ten obsługuje fabryczne zakończenia przyłączeniowe. Ujednolicone przetwarzanie w fabryce zapewnia stałą jakość i wydajność produktu, zmniejsza liczbę błędów przetwarzania na miejscu i odpowiada standardom konstrukcyjnym dużych i średnich projektów sieci optycznych.

Dane techniczne

Orientalfiber zapewnia zróżnicowane rozwiązania konfiguracji technicznej dla kabla światłowodowego typu Armored Duct Bow, aby sprostać indywidualnym potrzebom różnych projektów:

Konstrukcja rdzenia: Centralny kabel motylkowy + podwójne równoległe elementy wzmacniające
Warstwa ochronna: Uzwojenie taśmy zatrzymującej wodę + warstwa pancerna taśmy aluminiowej
Materiał osłony: materiał polimerowy o wysokiej wytrzymałości, odporny na zużycie i korozję
Cechy konstrukcyjne: Konstrukcja blokująca suchą wodę, standardowy kształt rowka ułatwiający konstrukcję
Środowisko zastosowania: Dostosować do układania kanałów wewnątrz i na zewnątrz, odpowiednie dla konwencjonalnych zakresów temperatur i wilgotności w inżynierii komunikacyjnej

Pola aplikacji

Kabel światłowodowy typu łukowego Orientalfiber Armored Duct jest szeroko stosowany w wielu scenariuszach komunikacji optycznej ze swoją stabilną wydajnością i obejmuje następujące kluczowe obszary:

Budowa sieci FTTH (Fiber To The Home), zapewniającej stabilną transmisję optyczną dla domowego dostępu szerokopasmowego
Standardowe projekty okablowania kanałowego krajowych i zagranicznych operatorów branży telekomunikacyjnej
Systemy łączności radiowej i telewizyjnej oraz transmisji informacji
Systemy transmisji danych w sieciach lokalnych w scenariuszach przemysłowych
Projekty połączeń komunikacji optycznej w energetyce, transporcie kolejowym, autostradach i innych gałęziach przemysłu infrastrukturalnego

Funkcja

Sucha struktura i blokowanie wody

Doskonała odporność na rozciąganie i zgniatanie

Konstrukcja rowkowa ułatwia zdejmowanie izolacji i łączenie

Aplikacja

Okablowanie w kanale

FTTH (światłowód do domu)

Zakończone fabrycznie

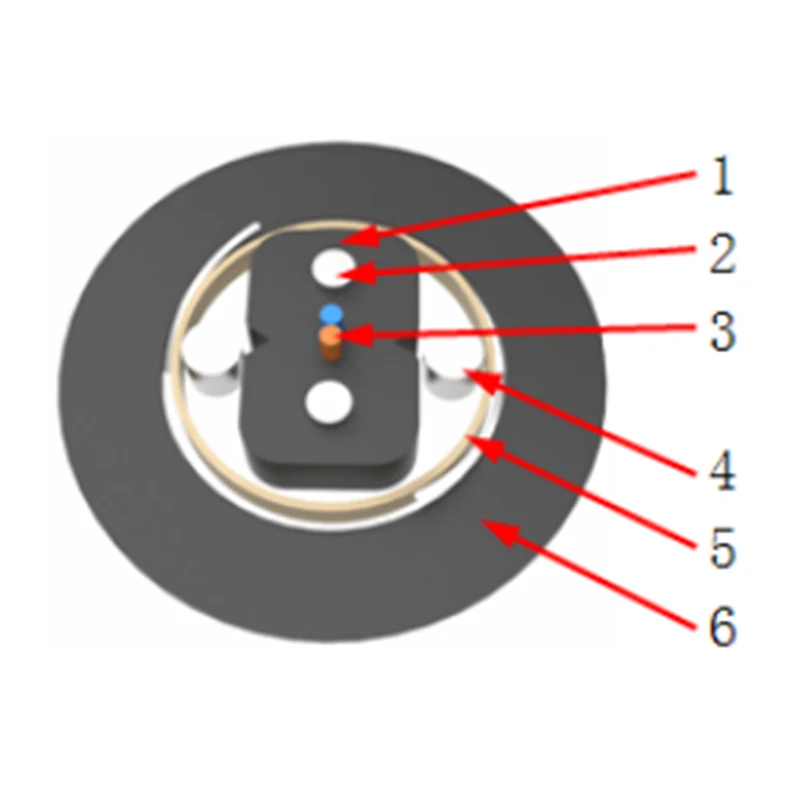

Struktura i materiał

NIE.	Przedmiot	Tworzywo
1	Wewnętrzna osłona	PCV, LSZH
2	Członek siły	Drut stalowy, FRP, KFRP
3	Błonnik	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2)…
4	Wspierający członek siły	Drut stalowy, FRP
5	Materiał blokujący wodę	Taśma blokująca wodę
6	Warstwa pancerna	Taśma aluminiowa
7	Zewnętrzna osłona	LSZH, PE
8	Kolor	Czarny

Armored Duct Bow-type Fiber Optic Drop Cable

Właściwości kabla

Typ kabla	Wymiar		Wytrzymałość na rozciąganie		Odporność na zgniatanie		Promień gięcia
	Jednostka	Kabel	Długoterminowe	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Statyczny	Dynamiczny
	(mm)		(N)		(N/100mm)		—
GJYXFHA – 1/2/4	2,0 × 3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA – 1/2/4	2,0 × 3,0	7.5	300	600	1000	2200	10·D	20·D

Uwagi: D = średnica kabla.

Charakterystyka włókien

Typ włókna	Tłumienie (maks.)		Utrata zgięcia makro (maks.)
	1310nm	1550nm	Φ30mm 10 okręgów (zwojów)	Φ20mm 1 koła (skręt)	Φ15mm 1 koła (skręt)	Φ32mm 1 koła (skręt)	Φ60mm 100 okręgów (zwojów)
	(dB/km)		(dB)
G.652 D	0.40	0.30	Nie dotyczy	Nie dotyczy	Nie dotyczy	0,05 @1550nm	0,05 @1625nm
G.657 A1	0.40	0.30	0,25 @1550nm 1,00 @1625nm	0,75 @1550nm 1,50 przy 1625 nm	Nie dotyczy	Nie dotyczy	Nie dotyczy
G.657 A2	0.40	0.30	0,03 @1550nm 0,10 @1625nm	0,1 @1550nm 0,2 @1625nm	0,5 @1550nm 1,0 @1625 nm	Nie dotyczy	Nie dotyczy
