Mikrokabel jednorurowy, niemetalowy, nadmuchujący powietrze

Ten jednorurowy, niemetalowy mikrokabel nadmuchujący powietrze jest przeznaczony do wdrażania światłowodów o dużej gęstości w nowoczesnych sieciach komunikacyjnych. Jako rozwiązanie dla chińskiego producenta i dostawcy, produkt ten charakteryzuje się zwartą jednorurową konstrukcją połączoną z niemetalowym wzmocnieniem, dzięki czemu nadaje się do montażu nadmuchowego. Projekt skupia się na stabilnej wydajności, łatwym wdrożeniu i długoterminowej niezawodności w zastosowaniach szkieletowych, sieci dostępowych i FTTH.

Wyślij zapytanie

Opis produktu

Dla kupujących poszukujących fabrycznej dostawy jednorurowego, niemetalowego mikrokabla przedmuchującego powietrze, produkt ten zapewnia równowagę pomiędzy lekką konstrukcją, wytrzymałością mechaniczną i ochroną przed wilgocią, pomagając obniżyć koszty instalacji i poprawić wydajność budowy sieci światłowodowych.

Przegląd produktu

Kompaktowa i wydajna konstrukcja

W kablu zastosowano konstrukcję jednorurową, w której włókna optyczne o średnicy 250 μm (jednomodowe lub wielomodowe) są umieszczone wewnątrz luźnej tuby o wysokim module. Taka konstrukcja pozwala na uzyskanie dużej gęstości włókien przy zachowaniu małej średnicy zewnętrznej, co jest szczególnie przydatne w przypadku instalacji nadmuchowych w mikrokanałach.

Zaleta konstrukcji niemetalowej

Dzięki zastosowaniu przędzy aramidowej zamiast metalowego wzmocnienia kabel unika zakłóceń elektromagnetycznych (EMI) i zakłóceń o częstotliwości radiowej (RFI). Dzięki temu jest to praktyczna opcja w środowiskach, w których ważna jest stabilność sygnału.

Ochrona przed wilgocią i trwałość

Luźna tuba wypełniona jest nietoksyczną wodoodporną mieszanką, która pomaga zapobiegać wnikaniu wilgoci. W połączeniu z zewnętrzną powłoką HDPE kabel utrzymuje stabilną wydajność nawet w wilgotnym lub podziemnym środowisku.

Kluczowe funkcje

Działanie przeciwzakłóceniowe

W pełni niemetalowa struktura eliminuje zakłócenia elektromagnetyczne i częstotliwości radiowe, odpowiednia dla złożonych środowisk sieciowych.

Niezawodna wytrzymałość mechaniczna

Wzmocnienie przędzy aramidowej zapewnia stabilną wytrzymałość na rozciąganie, wspierając instalację wdmuchową bez uszkodzeń.

Stabilna konstrukcja rurowa

Szczelna i dobrze kontrolowana konstrukcja rurki pomaga zapobiegać skurczowi i deformacjom podczas instalacji i eksploatacji.

Odporność na wilgoć

Wodoodporna masa wypełniająca zapewnia długotrwałą ochronę przed przenikaniem wilgoci.

Elastyczny i lekki

Mała średnica i niewielka waga ułatwiają transport i instalację, szczególnie w gęstych systemach kanałów.

Wysoka gęstość włókien

Zoptymalizowana struktura wewnętrzna umożliwia zastosowanie większej liczby włókien w kompaktowym rozmiarze kabla, co poprawia wykorzystanie przestrzeni.

Aplikacje

Sieć szkieletowa

Nadaje się do transmisji światłowodowej o dużej przepustowości w infrastrukturze sieci rdzeniowej.

Sieć dostępowa

Wspiera efektywne wdrożenie w miejskich i podmiejskich sieciach dystrybucyjnych.

FTTH (światłowód do domu)

Szeroko stosowany w instalacjach światłowodowych ostatniej mili, gdzie wymagane są kompaktowe rozmiary i elastyczność.

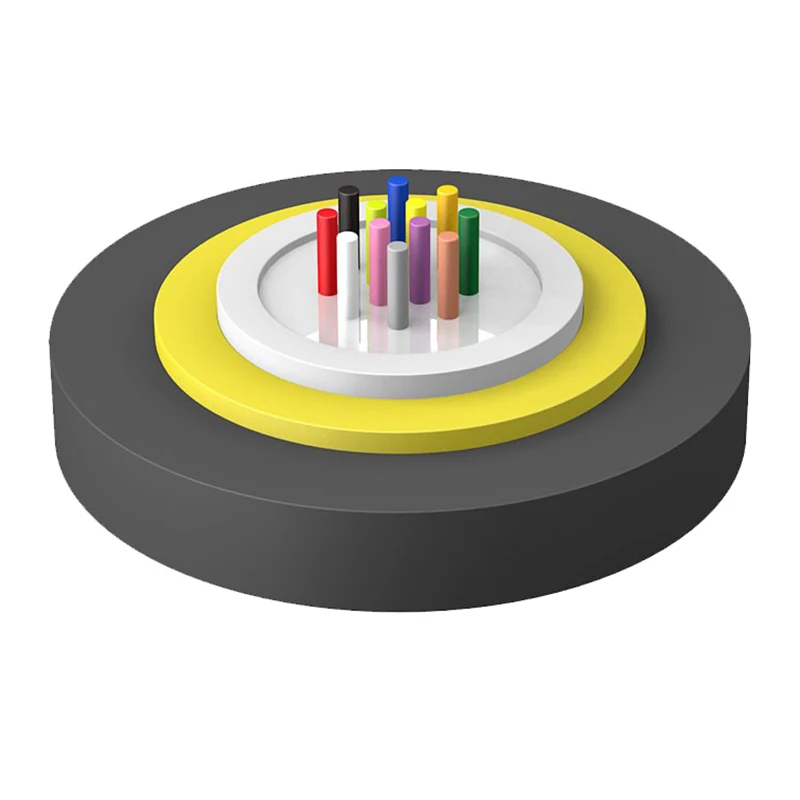

Szczegóły struktury

Konstrukcja kabla

Błonnik
Mieszanka do wypełniania tub
Luźna tuba
Przędza aramidowa (niemetaliczny element wzmacniający)
Powłoka PE (płaszcz zewnętrzny HDPE)

Uni-tube Non-metallic Air-blowing Micro Cable

Parametry techniczne

Typ kabla

(zwiększone o 2 włókna)

Liczba włókien

Średnica kabla

(mm)

Masa kabla (ref.)

(kg/km)

Wytrzymałość na rozciąganie

Długo/krótkoterminowe

(N)

Odporność na zgniatanie

Długo/krótkoterminowe

(N/100mm)

Promień zgięcia

Statyczne/dynamiczne

(mm)

GCYXTY- 2~12Xn

2 ~ 12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~24Xn

14 ~ 24

4,4±0,3

60/150

150/450

10D/20D

Temperatura przechowywania/pracy: -30 ℃ - + 70 ℃

Charakterystyka optyczna

Typ włókna	Tłumienie (+20 ℃)				Przepustowość łącza		Przysłona numeryczna	Długość fali odcięcia kabla λcc
Typ włókna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Przysłona numeryczna	Długość fali odcięcia kabla λcc
G.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.657	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---
