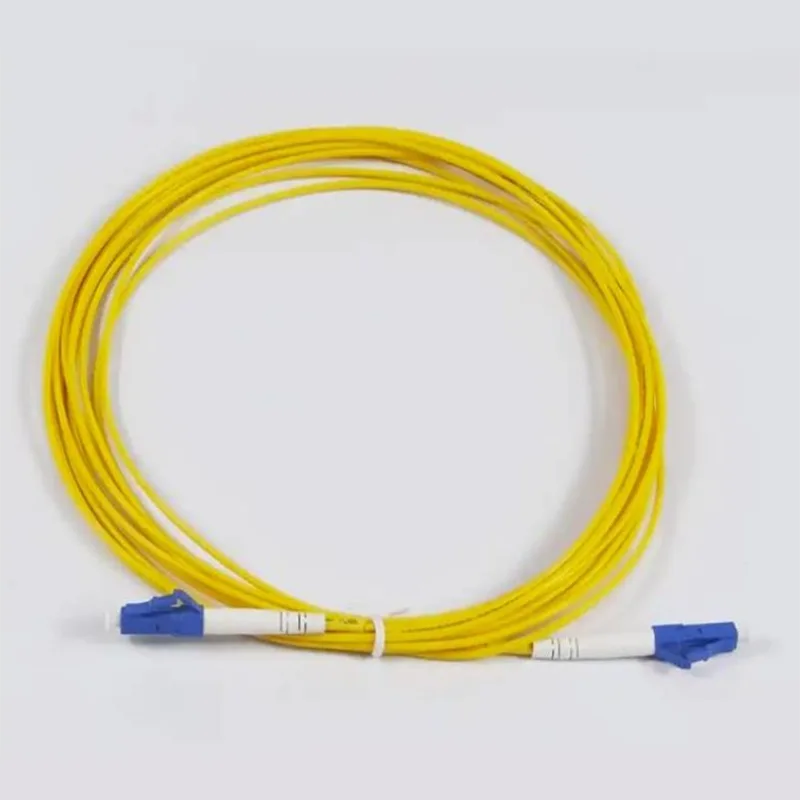

Okrągły kabel 3 mm LC/UPC — kable krosowe LC/UPC

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Wyślij zapytanie

Opis produktu

TheOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCsą niezbędnymi komponentami w środowiskach krosowania światłowodów o dużej gęstości. Te kable krosowe, produkowane przez Orientalfiber, markę należącą do grupy Jiangsu Xuben Photoelectric Technology, korzystają z bazy produkcyjnej o powierzchni 15 000 metrów kwadratowych i zaawansowanych procesów produkcyjnych. Decydując się na źródłoOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCinżynierowie sieciowi otrzymują produkt poparty certyfikatami ISO9001 i ISO45001, zapewniający niezawodne działanie w krytycznych centrach danych i węzłach telekomunikacyjnych na całym świecie.

Projekt techniczny i integralność sygnału

Inżynieria stojąca zaOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCkoncentruje się na wysokiej precyzji i niskim tłumieniu sygnału. Kable te, wykorzystujące światłowód jednomodowy G657A1, zostały zaprojektowane tak, aby sprostać fizycznym wymaganiom nowoczesnego prowadzenia kabli.

Precyzyjne komponenty i jakość wykonania

Precyzyjne złącza LC/UPC: Małe złącza LC umożliwiają zwiększenie gęstości portów w przełącznikach i panelach krosowych. Polerowanie UPC (Ultra Physical Contact) zapewnia stratę odbiciową na poziomie ≥50dB, co jest standardem w zastosowaniach szybkiego Ethernetu.
Kurtka LSZH 3,0 mm: W przeciwieństwie do cieńszych alternatyw 2,0 mm, okrągły kabel 3 mm zapewnia lepszą ochronę mechaniczną. Materiał o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH) zapewnia zgodność z wymogami bezpieczeństwa instalacji wewnętrznych, szczególnie w przypadku okablowania pionowego i poziomego.
Technologia tulejek ceramicznych: Każde złącze posiada wysokiej jakości tulejkę ceramiczną, która utrzymuje precyzyjne ustawienie przez ponad 800 cykli łączenia.
Odporność na zginanie: Przy minimalnym promieniu zgięcia wynoszącym ≥20 mm przewody te zachowują integralność sygnału nawet w przypadku prowadzenia przez ciasne narożniki w zatłoczonych szafach serwerowych.

Wszechstronne zastosowania przemysłowe

ZastosowanieOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCobejmuje wiele sektorów, zapewniając stabilną warstwę fizyczną wymaganą dla usług o dużej przepustowości.

Korporacyjne centra danych i systemy Ethernet

W rdzeniu sieci te kable krosowe łączą szybkie transceivery z ramkami dystrybucyjnymi. Żółta koszulka LSZH zapewnia jednoznaczną identyfikację łączy światłowodowych jednomodowych, ułatwiając konserwację i rozwiązywanie problemów.

Infrastruktura FTTH i szerokopasmowa

Jako podstawowy wybór w przypadku wdrożeń światłowodowych (FTTH), trwałość 3-milimetrowego kabla sprawia, że nadaje się on do połączeń między terminalem sieci optycznej (ONT) a skrzynką dystrybucyjną. Obsługuje bezproblemowe dostarczanie usług wideo, danych i głosu użytkownikom końcowym.

Łączność przemysłowa i transportowa

Poza standardowym IT, produkty Orientalfiber są integrowane z sieciami elektroenergetycznymi i systemami komunikacji kolejowej. Solidna konstrukcjaOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCgwarantuje, że wytrzymają wibracje i wahania środowiskowe występujące w przemysłowych połączeniach czołowych.

Często zadawane pytania (FAQ)

Co to jest?Jakie są główne zalety średnicy 3 mm tych kabli krosowych LC/UPC?

Średnica 3 mm zapewnia doskonałą wytrzymałość na rozciąganie i odporność na zgniatanie w porównaniu z cieńszymi kablami krosowymi. To sprawia, żeOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCbardziej odpowiedni do okablowania szkieletowego i poziomego, gdzie kabel może być poddawany bardziej fizycznej obsłudze.

Czy złącze LC/UPC obsługuje szybką transmisję danych?
Tak. Złącze LC/UPC jest standardem branżowym dla zastosowań światłowodowych jednomodowych. Dzięki tłumieniu odbiciowemu ≥50dB i niskim stratom wtrąceniowym jest w pełni kompatybilny z aplikacjami Ethernet 10G, 40G i 100G.

Czy te kable można stosować w środowiskach o dużych wahaniach temperatury?
TheOrientalfiber Okrągły kabel 3 mm LC/UPC - Kable krosowe LC/UPCprzystosowane są do pracy w zakresie od -25°C do +65°C, co czyni je niezawodnymi zarówno w centrach danych z kontrolowaną klimatyzacją, jak i w niehartowanych obudowach telekomunikacyjnych.

Czy te kable krosowe są testowane fabrycznie?
Tak, każde urządzenie jest w 100% fabrycznie zakończone i przed dostawą do klienta przechodzi rygorystyczne testy, aby upewnić się, że spełnia określone standardy optyczne i mechaniczne.

Aplikacja:

● Centra danych

● Aplikacje Ethernet

● Aplikacje FTTH

● Zastosowania szkieletowe, poziome i pionowe

● Usługi wideo, danych i głosowe

● Testowanie zastosowań sprzętu

Cechy:

● Złącze o wysokiej precyzji

● Polerowanie powierzchni czołowych UPC i APC

● SC, LC, wszystkie złącza jednowłóknowe

● Dostępna długość niestandardowa

● W 100% fabrycznie zakończone i przetestowane

● Zgodny z dyrektywą ROHS

Specyfikacja techniczna:

Konstrukcje	Jednostka	Opisy
Tryb światłowodowy		Tryb pojedynczy: ITU-T G657A1
Liczba włókien		Simpleks
Długość fali	nm	1310/1550
Utrata wtrąceniowa	dB	≤0,30
Strata zwrotu	dB	≥50(UPC)
Średnica włókna buforowego ud	hm	900
Kolor włókna buforującego udo		Biały
Kolor płaszcza kabla		Żółty
Materiał osłony kabla		LSZH
Średnica kabla	mm	Φ3,0 ±0,20
Długość	m	3,0 +0,1/-0
Typ złącza		LC/UPC (niebieski)
Polerowanie powierzchni końcowej		UPC
Materiał tulei		Ceramiczny
Powtarzalność połączenia		> 800 razy
Minimalny promień gięcia	mm	≥20
Spotkanie mocowania światłowodu/kabla	N	50N±2N przy 5N/s przez 120 s
Temperatura pracy	℃	-25 ℃ ~ +65 ℃
Temperatura przechowywania	℃	-25 ℃ ~ +65 ℃

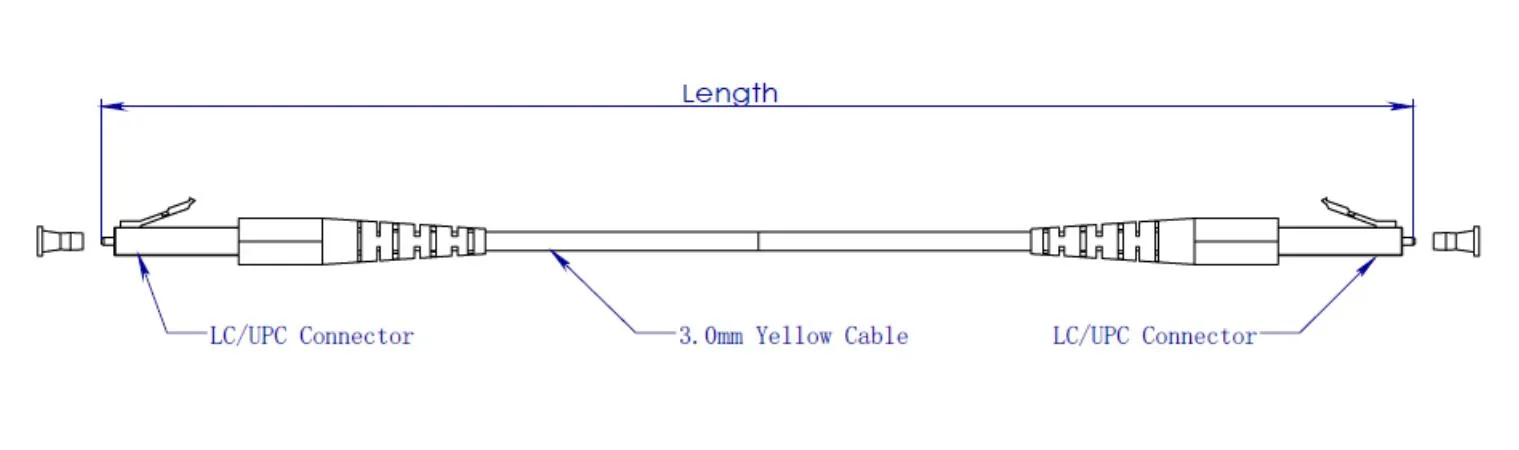

Rysunek wymiarowy:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

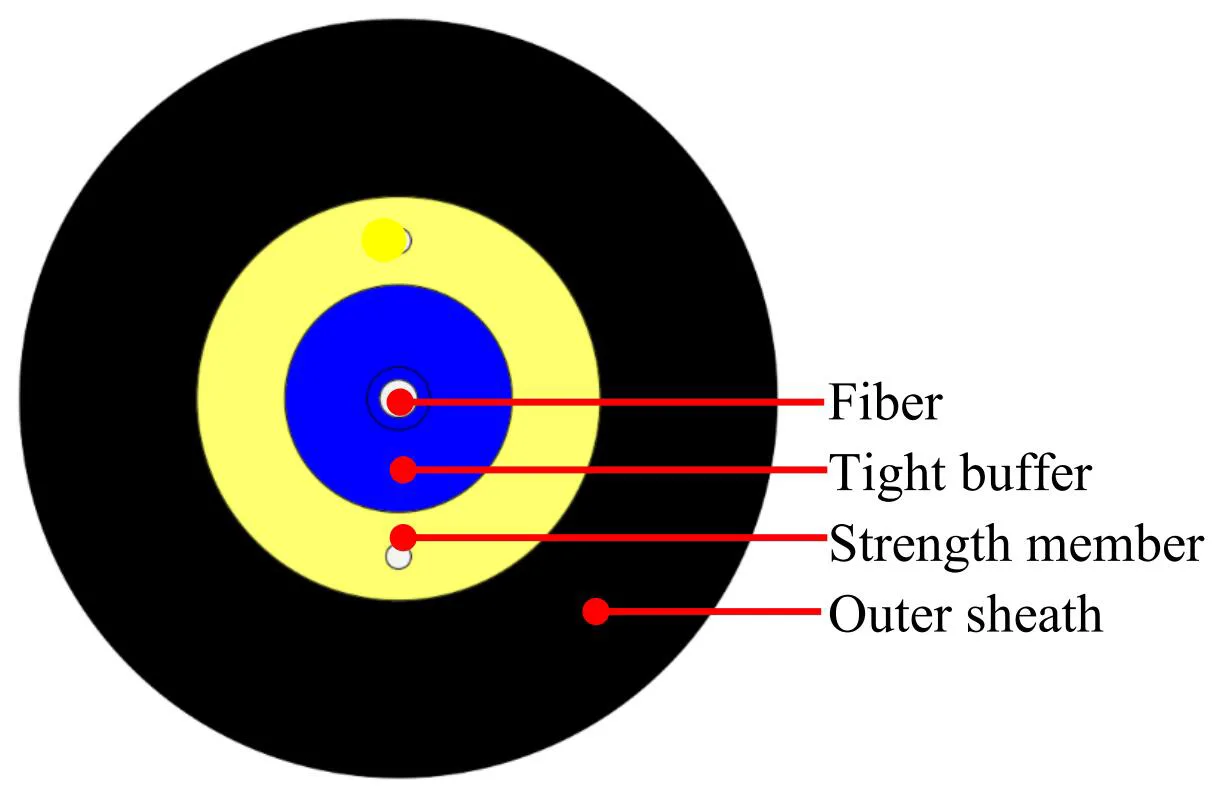

Konstrukcja kabla:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Rzeczy		Dane techniczne
Ścisłe włókno buforowe	Liczba włókien	1
	Typ włókna	G.657A1
	Kolor włókna	Niebieski
	Tworzywo	LSZH
	Średnica	Φ0,9 ± 0,05 mm
	Ciasny bufor Kolor	Biały
Członek siły	Tworzywo	Przędza poliestrowa
Zewnętrzna osłona	Tworzywo	LSZH
	Średnica	Φ3,0 ± 0,2 mm
	Kolor powłoki zewnętrznej	Żółty
Znak atramentu	Kolor	Czarny

Charakterystyka włókna:

Wszystkie właściwości włókna kablowego (włókna gotowego kabla) powinny być co najmniej zgodne z zaleceniem ITU-T G.657A1 i powinny być następujące.

Przedmiot	Specyfikacja
Typ włókna	Tryb pojedynczy
Materiał włóknisty	Domieszkowana krzemionka
Współczynnik tłumienia @ 1310 nm @ 1383 nm @1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Długość fali odcięcia kabla	≤ 1260 nm
Długość fali o zerowej dyspersji	1300 ~ 1324 nm
Nachylenie zerowej dyspersji	≤ 0,092 ps/(nm²km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dyspersja chromatyczna @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18,0 ps/(nm.km) ≤22 ps/(nm.km)
Średnica pola modowego @ 1310 nm	8,8 ± 0,4um
Błąd koncentryczności rdzenia/plateru	≤ 0,5 um
Średnica okładziny	125,0 ± 0,7 um
Okładzina nieokrągła	≤5%
Podstawowa średnica powłoki	242 ± 7 um
Koncentryczność Powłoka podstawowa / powłoka	≤10 µm
Powłoka nieokrągła	≤0,7%
Tłumienie przy utracie zginania kabla 1 obrót 1 promień 10 mm 10 zwojów 1 promień 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
