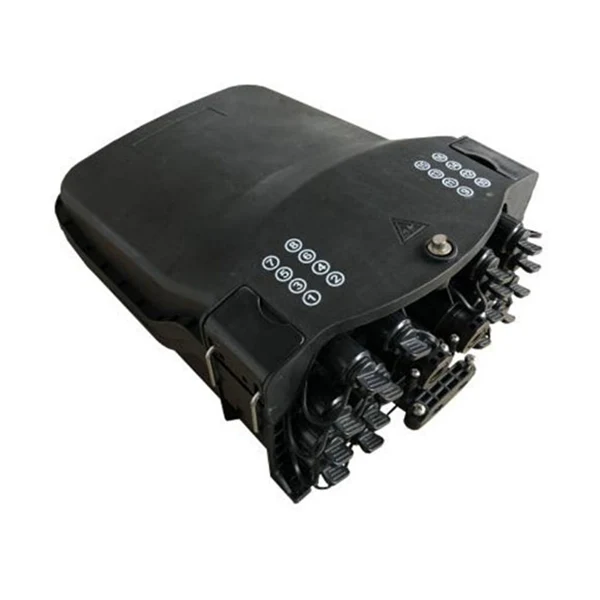

Prekonektorowa skrzynka rozdzielcza kabli światłowodowych z 48 rdzeniami światłowodowymi

Prekonektoryzacyjna skrzynka rozdzielcza kabli światłowodowych z 48 rdzeniami światłowodowymi firmy Orientalfiber to profesjonalne rozwiązanie zaprojektowane w celu usprawnienia wdrożeń sieci FTTX. Jako flagowy produkt Jiangsu Xuben Photoelectric Technology Co., Ltd, ta skrzynka rozdzielcza integruje łączenie, rozdzielanie i podłączanie włókien światłowodowych w jedną obudowę o wysokiej wytrzymałości.

Wyślij zapytanie

Opis produktu

48-żyłowa, prekonektoryzowana skrzynka rozdzielcza kabli światłowodowych została zaprojektowana specjalnie do zastosowań w inżynierii telekomunikacyjnej na zewnątrz. Opracowany zgodnie ze standardami inżynieryjnymi chińskiego producenta Orientalfiber, kładzie główny nacisk na niezawodność konstrukcyjną i długoterminową stabilność operacyjną. Obudowa produktu jest wykonana z materiałów PP lub PC+ABS o wysokiej wytrzymałości, zapewniających solidną odporność na wodę, kurz i starzenie. Dzięki stopniowi ochrony IP65 zapewnia stabilność wewnętrznych połączeń światłowodowych nawet w złożonych i wymagających środowiskach. Struktura wewnętrzna została zoptymalizowana, aby ułatwić efektywne zarządzanie promieniem zgięcia światłowodu i uporządkowane prowadzenie kabli; posiada wstępnie podłączone adaptery i obsługuje różne konfiguracje tacek połączeniowych, zwiększając w ten sposób wydajność instalacji i upraszczając procedury konserwacji. Obsługując wiele metod instalacji — w tym montaż na słupie, rozmieszczenie w antenie i montaż na ścianie — ta skrzynka rozdzielcza idealnie nadaje się do zastosowań FTTH i szerokiego zakresu wymagań dotyczących wdrażania zewnętrznych sieci światłowodowych.

Specyfikacje techniczne i integralność materiału

W przypadku zewnętrznej infrastruktury telekomunikacyjnej trwałość materiałów ma kluczowe znaczenie. Thewłókno orientalne Prekonektorowa skrzynka rozdzielcza kabli światłowodowych z 48 rdzeniami światłowodowymizostał zaprojektowany tak, aby wytrzymywał różnorodne czynniki środowiskowe bez degradacji.

Materiały obudowy: Wykonane z wysokoudarowych mieszanek PP (polipropylen) lub PC+ABS (poliwęglan i akrylonitryl-butadien-styren) zapewniających doskonałą ochronę mechaniczną.
Odporność na środowisko: Zaprojektowane tak, aby były odporne na wilgoć, wodoszczelne, pyłoszczelne i zapobiegające starzeniu.
Ochrona przed wnikaniem: Poziom ochrony osiąga IP65, zapewniając, że wewnętrzne komponenty pozostają suche i funkcjonalne podczas ulewnego deszczu lub wysokiej wilgotności.

Architektura techniczna i zarządzanie wydajnością

Układ wewnętrznyPrekonektorowa skrzynka rozdzielcza kabli światłowodowych z 48 rdzeniami światłowodowymikoncentruje się na zabezpieczeniu promienia zgięcia i zorganizowanym prowadzeniu kabli, aby zapobiec tłumieniu sygnału i zmęczeniu konserwacyjnemu.

Konfiguracja wlotu/wyjścia: Zawiera 1 owalny punkt wejścia kabla optycznego i 2 wejścia kabla odgałęźnego, co ułatwia wszechstronne zarządzanie kablami szkieletowymi.
Interfejs adaptera: Wyposażony w 16 wstępnie podłączonych adapterów, co znacznie skraca czas instalacji w terenie i koszty pracy technika.
Opcje tac do łączenia: Dostępne są dwa różne typy tac do łączenia, aby dostosować się do różnych sposobów łączenia metodą termojądrową i gęstości włókien.
Magazyn na kable odgałęzione: Zaprojektowany, aby pomieścić opcjonalną półkę do przechowywania kabli odgałęźnych, zdolną do przechowywania do 50 metrów okrągłego kabla o średnicy 5 mm, co jest niezbędne do utrzymania porządku w miejscu instalacji FTTH w budynkach mieszkalnych.

Wszechstronne scenariusze wdrożeń

włókno orientalnezapewnia, żePrekonektorowa skrzynka rozdzielcza kabli światłowodowych z 48 rdzeniami światłowodowymidostosowuje się do istniejącej infrastruktury, zamiast wymagać kosztownych modyfikacji. Obsługa wielu metod montażu pozwala na spójne wykorzystanie sprzętu w różnych terenach:

Montaż na słupie: zoptymalizowany do zastosowań na terenach wiejskich lub na słupach energetycznych.
Montaż na antenie: Nadaje się do rozpiętości kabli napowietrznych pomiędzy budynkami.
Naścienny: Przeznaczony do miejskich MDU (jednostek wielomieszkaniowych) lub fasad budynków przemysłowych.

Opis

Prekonektoryzowana rozdzielnica optyczna jako najbardziej zaawansowany sprzęt węzła dystrybucyjnego sieci FTTX, zapewnia szybkie i niezawodne połączenie, dobrą ochronę i zarządzanie siecią FTTX.

Zgodność ze standardami

Skrzynka rozdzielcza kabla światłowodowego z 48 żyłami, wstępnie konektorowana, została zaprojektowana, wyprodukowana i przetestowana zgodnie z następującymi normami:

ITU-T G.652	Charakterystyka światłowodu jednomodowego
IEC 60794-1-1	Optyczny kable światłowodowe – część 1-1: Specyfikacja ogólna – informacje ogólne
IEC 60794-1-2	Optyczny kable światłowodowe — część 1-2: Specyfikacja ogólna — podstawowy test kabla optycznego procedura

Dane techniczne

Modelka: XB-16SX	Dane techniczne	Uwaga

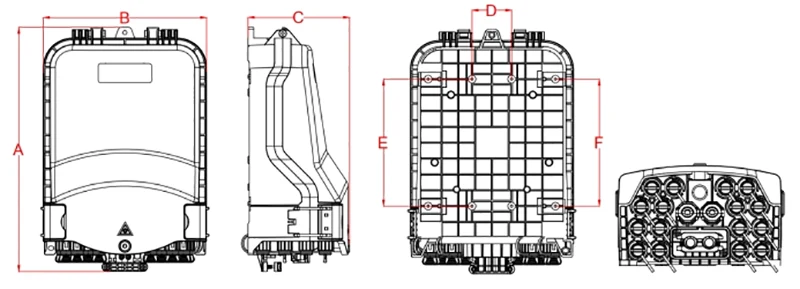

Zewnętrzne wymiar (mm)	319,3214133(ABC)
Instalacja pozycja otworu (mm)	52166166(DxExF)
Kolor	PANTONE 428C	Możliwość dostosowania
Rozmiar i ilość otworów na kabel optyczny	1 owalne wejście kabla optycznego, 2 odgałęzienia wejścia kabli optycznych i 16 wstępnie podłączonych adapterów
Fuzja pojemność (maks.)	48	Taca A, 12x4=48, 2 warstwy termokurczliwa osłona spawów.
	64	Taca B, 8x8=64, 1 warstwa termokurczliwa osłona spawów.
	96	Taca C, 8x12=96, 1 warstwa termokurczliwa osłona spawów.
	96	Taca D, Taca E, 24x4=96, 2 warstwy termokurczliwa osłona spawów.
Mikro Rozgałęźnik PLC	1x2	Rozmiar rozdzielacza: 60x7x4mm. Możliwość montażu w typie A i typie Taca do łączenia E, 1 szt. na tacę do łączenia.
	1x4
	1x8
	1*16	Rozmiar rozdzielacza: 60x12x4mm. Może być instalowany w typie A-1 i tacka do łączenia typu E-1, 1 szt. na tacę do łączenia.
W największa średnica kabla (mm)	ᴓ8~18
Maksymalnie rozmiar otworu odgałęzionego (mm)	ᴓ16
IP poziom ochrony	IP65
Palność	HB (konwencjonalny)	można dostosować według wymagania
Neutralny próba mgły solnej (NSS)	48 godz	można dostosować według wymagania
