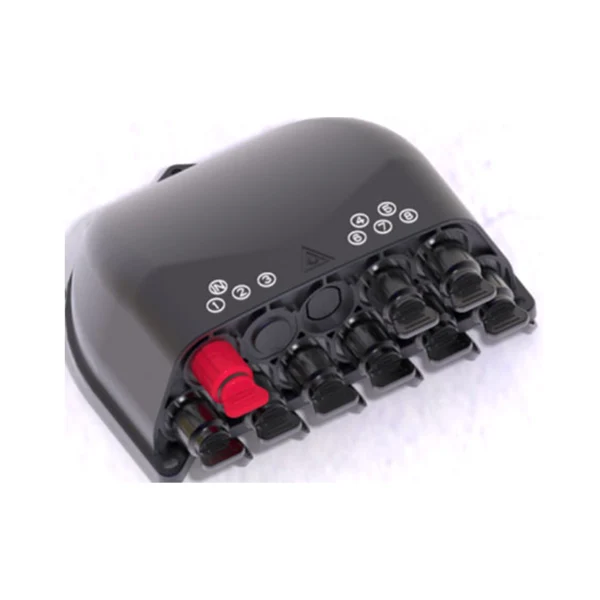

Prekonektorowa skrzynka rozdzielcza kabli światłowodowych sieci FTTX

Prekonektoryzowana skrzynka rozdzielcza kabli światłowodowych Orientalfiber FTTX została opracowana z myślą o scenariuszach dystrybucji światłowodów na zewnątrz, gdzie wymagana jest szybka instalacja i długoterminowa stabilność. Jako praktyczne rozwiązanie pochodzące z chińskiej fabryki i dostawcy, produkt ten integruje połączenie światłowodowe, rozdzielanie i ochronę w jedną kompaktową jednostkę, pomagając kupującym uprościć zaopatrzenie i zmniejszyć złożoność montażu na miejscu.

W budowie sieci FTTX węzły dystrybucyjne odgrywają kluczową rolę w zapewnieniu stabilności sygnału i łatwości konserwacji. Prekonektoryzowana skrzynka rozdzielcza kabli światłowodowych sieci FTTX została zbudowana, aby spełnić te wymagania, łącząc zarządzanie światłowodami z fabrycznie zakończonymi końcówkami z uszczelnioną ochroną strukturalną. Obsługuje elastyczne wdrażanie w różnych środowiskach, takich jak ulice miejskie, obszary mieszkalne i strefy przemysłowe.

Dzięki uszczelnionej obudowie i zintegrowanym opcjom rozdzielacza, skrzynka umożliwia technikom dokończenie instalacji przy minimalnej pracy związanej z łączeniem, co jest szczególnie przydatne w przypadku projektów wdrożeniowych na dużą skalę lub instalacji, w których liczy się czas.

Projekt konstrukcyjny i wydajność uszczelnienia

W obudowie zastosowano konstrukcję spawaną płytą grzejną pomiędzy dolną skorupą a górną pokrywą, tworząc w pełni uszczelniony korpus, którego nie można odłączyć. Taka konstrukcja poprawia długoterminową niezawodność uszczelnienia i zmniejsza ryzyko przedostawania się wody w porównaniu z tradycyjnymi obudowami montowanymi na śruby.

Wykonana z materiału PP obudowa zapewnia stabilną pracę mechaniczną przy jednoczesnym zachowaniu odporności na czynniki środowiskowe, takie jak ekspozycja na promieniowanie UV i zmiany temperatury.

Poziom ochrony osiąga IP68, dzięki czemu wstępnie złączona skrzynka rozdzielcza kabli światłowodowych sieci FTTX może działać w wymagających warunkach zewnętrznych, w tym w deszczu, kurzu i wilgoci.

Konfiguracja wewnętrzna i zarządzanie włóknami

Wewnętrzna struktura została zaprojektowana tak, aby obsługiwać wiele konfiguracji splitterów, w tym:

● Rozgałęźnik 1×2 FBT + rozgałęźnik PLC 1×8
● Rozgałęźnik PLC 1×8

Ta elastyczność pozwala planistom projektu wybrać odpowiednie współczynniki podziału w oparciu o architekturę sieci. Zorganizowany układ wewnętrzny umożliwia również przejrzyste prowadzenie włókien, redukując straty na zagięciach i upraszczając prace konserwacyjne.

Dodatkowo urządzenie można wyposażyć w półkę do przechowywania kabli opadowych, umożliwiającą przechowywanie do 30 metrów kabla okrągłego o średnicy 5 mm. Ta funkcja pomaga zarządzać nadmierną długością kabla i zapewnia porządek i łatwość serwisowania instalacji.

Elastyczność instalacji dla różnych scenariuszy

Aby dostosować się do różnorodnych warunków terenowych, prekonektoryzowana skrzynka rozdzielcza kabli światłowodowych sieci FTTX obsługuje wiele metod instalacji:

● Instalacja na słupie do zastosowania przy drodze lub na terenach wiejskich
● Instalacja napowietrzna dla układów sieci napowietrznej
● Instalacja naścienna na zewnątrz budynków

Ta elastyczność pozwala wykonawcom i integratorom systemów używać jednego modelu produktu w różnych typach projektów, zmniejszając złożoność inwentaryzacji.

Scenariusze zastosowań

Produkt nadaje się do szerokiej gamy zastosowań w sieciach światłowodowych, w tym:

● Sieci dostępowe FTTH (Fiber to the Home).
● Instalacje FTTO (Fiber to the Office).
● Węzły dystrybucyjne operatora telekomunikacyjnego
● Systemy łączności radiowej i telewizyjnej
● Przemysłowe sieci komunikacyjne i transmisji danych

Solidna konstrukcja i wstępnie złączona konstrukcja sprawiają, że jest on szczególnie przydatny w projektach, w których szybkość wdrożenia i niezawodność są ważnymi czynnikami.

Korzyści zorientowane na kupującego

Z punktu widzenia zaopatrzenia prekonektoryzowana skrzynka rozdzielcza kabli światłowodowych sieci FTTX oferuje kilka praktycznych korzyści:

● Krótszy czas instalacji dzięki wstępnie zakończonej konstrukcji
● Niższe koszty pracy poprzez minimalizację łączenia na miejscu
● Stała jakość dzięki fabrycznemu montażowi
● Uproszczona logistyka dzięki zintegrowanym komponentom
● Długa żywotność przy minimalnych wymaganiach konserwacyjnych

Czynniki te są szczególnie istotne dla wykonawców realizujących projekty rozbudowy światłowodów na dużą skalę lub przetargi na infrastrukturę rządową.

● Dolna część i górna pokrywa są zespawane metodą gorącej płyty, która nie jest rozłączna.

● Materiał: PP.

● Odporny na wilgoć, wodoodporny, pyłoszczelny i zapobiegający starzeniu.

● Stopień ochrony do IP68.

● Wnętrze wyposażone jest w rozdzielacz 1x2 FBT + rozdzielacz 1x8 PLC lub rozdzielacz 1x8 PLC.

● Sposób montażu: na słupie, na antenie, na ścianie.

● Można go wyposażyć w półkę do przechowywania kabla opadającego, aby pomieścić 30-metrowy kabel okrągły o średnicy 5 mm.

Opis

Prekonektorowa skrzynka rozdzielcza kabla światłowodowego FTTX jako najbardziej zaawansowany sprzęt węzła dystrybucyjnego sieci FTTX, zapewnia szybkie i niezawodne połączenie, dobrą ochronę i zarządzanie siecią FTTX.

Zgodność ze standardami

Produkt został zaprojektowany, wyprodukowany i przetestowany zgodnie z następującymi normami:

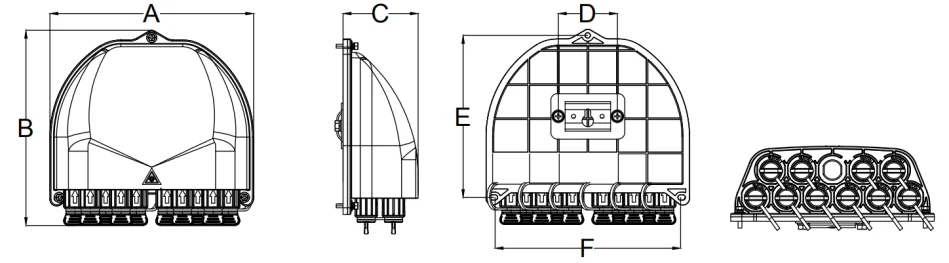

Dane techniczne

Często zadawane pytania

P1: Czy pudełko nadaje się do długotrwałego użytku na zewnątrz?

Tak, z ochroną IP68 i szczelną konstrukcją, jest przeznaczony do pracy w środowiskach zewnętrznych, w tym narażonych na deszcz i kurz.

P2: Czy można dostosować konfigurację wewnętrznego rozdzielacza?

Tak, opcje takie jak sterownik PLC 1×8 lub kombinowane konfiguracje splitterów można wybrać w oparciu o wymagania projektu.

P3: Czy obsługuje zarządzanie kablami w pudełku?

Tak, zawiera opcjonalny schowek na kable odgałęzione, który pozwala zarządzać nadmiarem kabli i utrzymywać zorganizowaną instalację.

P4: Kto zazwyczaj kupuje ten produkt?

Głównymi odbiorcami są operatorzy telekomunikacyjni, wykonawcy sieci, integratorzy systemów i dostawcy projektów infrastrukturalnych.
