1. Ogólne

1.1 Opis

Sprzęt jest używany jako punkt zakończenia kabla zrzutu do łączenia się z onu wewnętrznym mieszkania w systemie sieci komunikacyjnej FTTX. Połączenie włókien można wykonać w tym pudełku, a tymczasem zapewnia solidną ochronę i zarządzanie budowaniem sieci FTTX.

Rodzaj produkcji	Klasyfikacja
GFS-1F	Panel terminala dostępu do kabli światłowodowej

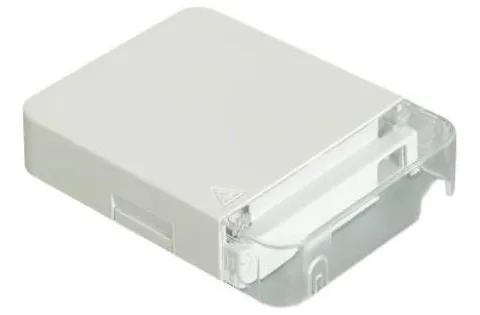

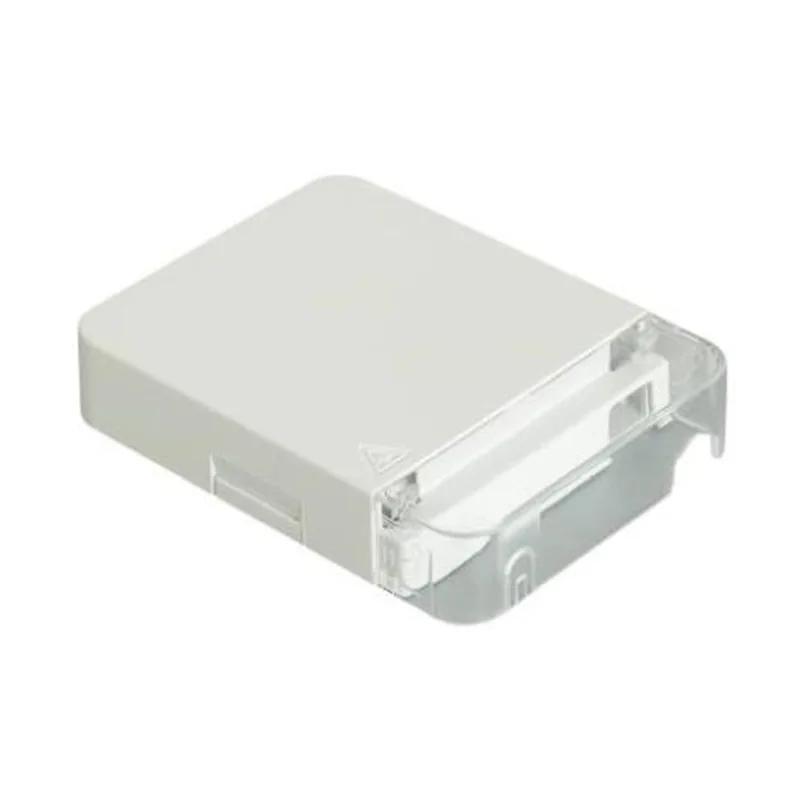

Wygląd GFS-1F

1.2 Standardy są zgodne

Oferowana produkcja jest zaprojektowana, wyprodukowana i testowana zgodnie ze standardami w następujący sposób:

IEC61300-2	Włókno urządzenia połączeniowe i komponenty pasywne - podstawowe procedury testowe i pomiarowe
IEC60068-2	Podstawowe procedury testowania środowiska dla produktów elektrycznych i elektronicznych

1.3 Zastosowania Środowisko

Przedmiot	Wartość
Temperatura pracy	-40 ° C ～+60 ºC
Temperatura instalacji	-5 ° C ～+40 ºC
Temperatura przechowywania	-45ºC ～+65 ºC

2. Charakterystyka

1. Uzupełniony do rodzinnego obszaru roboczego, uzupełnij dostęp i wyjście z pojedynczego lub podwójnego rdzenia, może w pełni spełniać wymagania promienia gięcia włókien i chronić dostęp do światłowodu, aby zapewnić ochronę bezpieczeństwa rdzenia.

2. Łatwa instalacja, wygodna obsługa i konserwacja.

3. Zgodnie z wymaganiami klientów można wydrukować logo.

4. Wykonane z ABS+PC Wysokiej jakości materiał z tworzywa sztucznego o doskonałej intensywności.

5. Możesz zainstalować adapter SC.

3. Specyfikacje

3.1 Specyfikacje mechaniczne

Przedmiot	Specyfikacje	Uwaga
Wymiar zewnętrzny (mm)	1158623
Kolor	Biały
Liczba portów wlotowych	3
Średnica kabla światłowodowego portu wejściowego (mm)	Φ2 ~ φ3, 2*3
Pojemność (maks.)	2 rdzenie
Poziom ochrony IP	IP20
Łatwopalność	UL94-HB	Można go dostosować zgodnie z potrzebami.

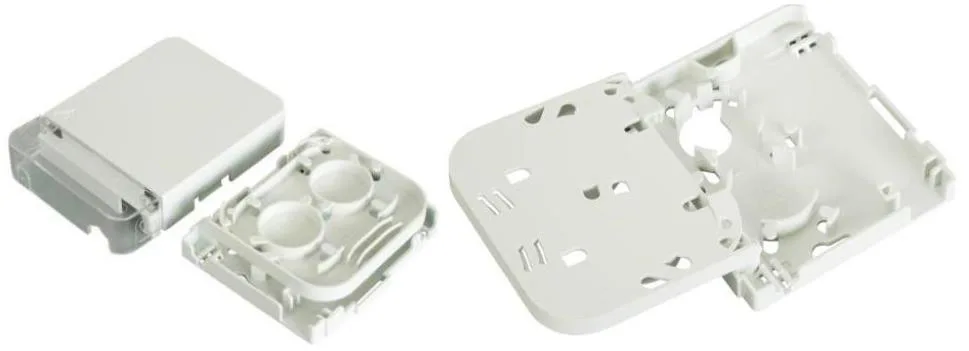

Fiber Optic Cable Access Terminal Panel GFS-1F

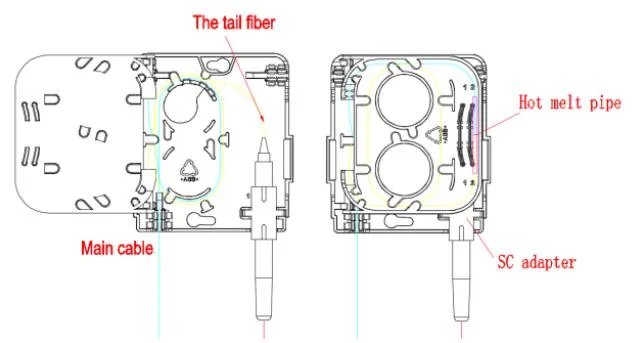

Mapa routingu GFS-1F

3.2 Specyfikacje optyczne

Przedmiot	Metoda testowa	Specyfikacja
Utrata wstawiania (DB)	IEC61300-3-4-metod b	Średnia ≤0,1dB, maksimum ≤0,3dB
Strata powrotu (DB)	IEC61300-3-6-metod 1	APC ≥60dB, UPC≥50dB
Losowe połączenie	IEC61300-3-4	Średnia ≤0,15dB, maksimum ≤0,3dB
Powtarzalność	IEC 61300-2-2 500 cykli	Podczas testu różnica między początkowym pomiarem a każdym z pomiarów po jednym cyklu musi być mniejsza niż 0,20 dB i powinna być oczyszczona inaczej, z limitem 25 czyszczeń

3.3. Instalacja montowana na ścianie

Wywierć 2 otwory w ścianie zgodnie z wymiarem w tabeli 2, umieść wtyczkę rozszerzającą φ6*30, umieść pudełko, aby dopasować otwory i użyj śrub do przymocowania.

Fiber Optic Cable Access Terminal Panel GFS-1F

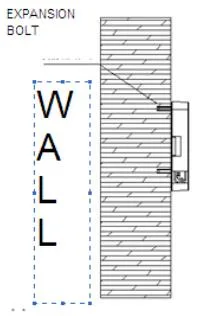

PIC.5 Instalacja montowana na ścianie

4. Konfiguracja

4.1 Sekcja akcesoriów

Nazwa części	Jednostka	Ilość	Notatka
Śruby i gumowe wtyczki	ustawić	2	M425 Śruba głowicy Philips, φ630 gumowa wtyczka
Shrurk Shrink Rękaw ochronny	PC	1	L = 45 mm

5.Pakagon

Standardowy karton z podwójnym falistą, 520*360*390 mm, 200 w kartonie, około 19,5 kg.
