Jak zainstalować bezzałogowe światłowodowe pojazdy?

Środki ostrożności instalacji

1. Instalacja dysku światłowodowego, dysza z dysku światłowodowego powinna być jak najdalej od śmigła, ale zwrócić szczególną uwagę na grawitację samolotu. Na środku ciężkości samolotu należy zwrócić na siebie dodatkową uwagę.

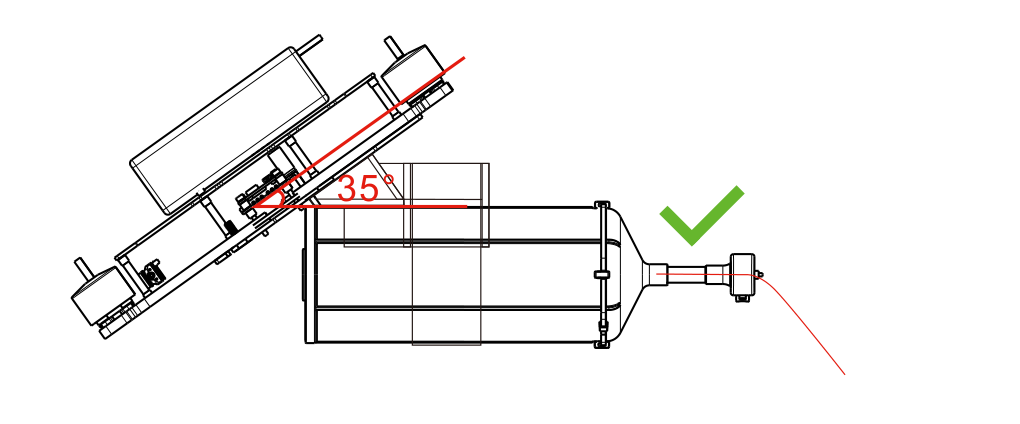

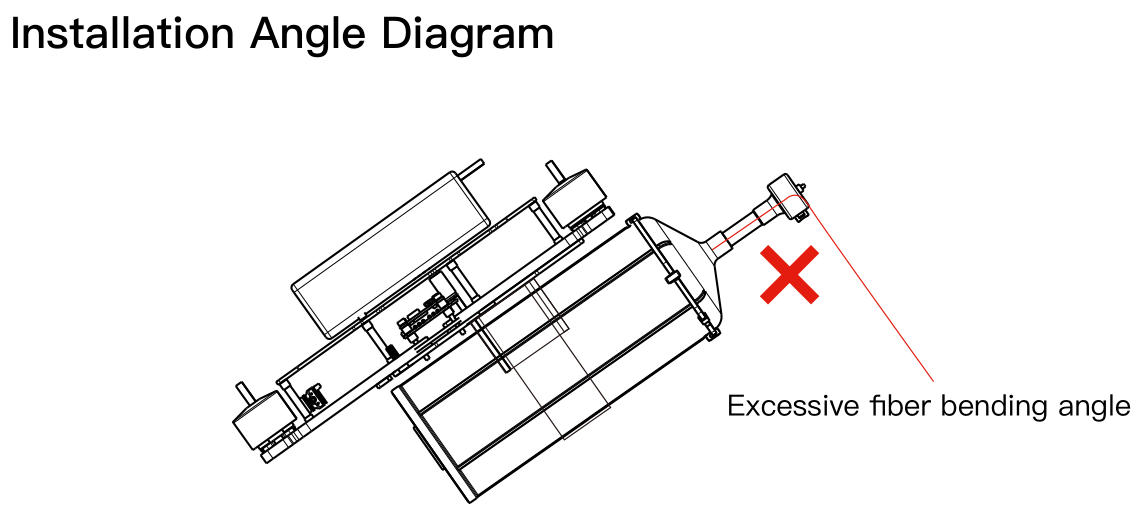

1. Instalacja dysku światłowodowego powinna być oparta na kątu pochylenia samolotu, wspornik montażowy powinien być zarezerwowany dla pewnego kątu (jak pokazano na rysunku). Instalacja kąt montażu powinien być blisko kąta pochylenia, tak aby kąt wylotowy dysku światłowodowego był pozioma.

1. Uzwojenie światłowodowe wykorzystuje specjalny klej, pierwsze 200 metrów odległości to obszar zastosowania kleju, w tym obszarze prędkość lotu samolotu powinna być kontrolowana ze stałą prędkością 0,5 mph. Prędkość lotu samolotu powinna być kontrolowana w odległości 30 km/h lub 8 m/s, aby uniknąć szybkiego lotu w obszarze kleju.

Przygotowanie przed użyciem dysku optycznego

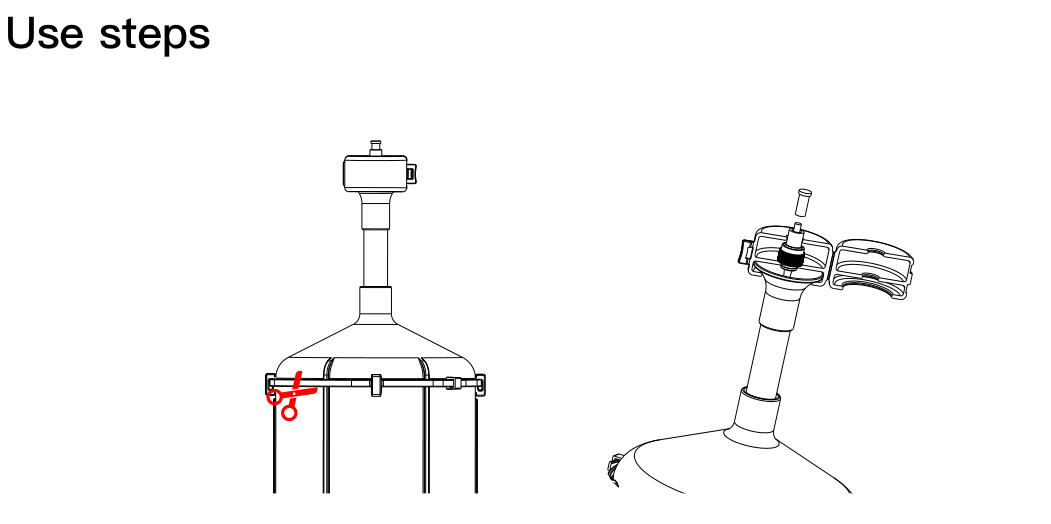

1. Pamiętaj, aby usunąć wiązanie ochrony transportu i 4 snapy ochronne przed użyciem dysku światłowodowego.
2. (Uwaga: Nie bierz klamry bezpośrednio z włókna, zostanie zepsute.)
3. Port światłowodowy FC FC FIBT FIBTE FIBTION FIBTE FIB PROJEKT PRZED UŻYTKU, musi usunąć, wyciągnij światłowód do podłożonego końca modułu.

Połączenie bezprzewodowe po stronie gruntu

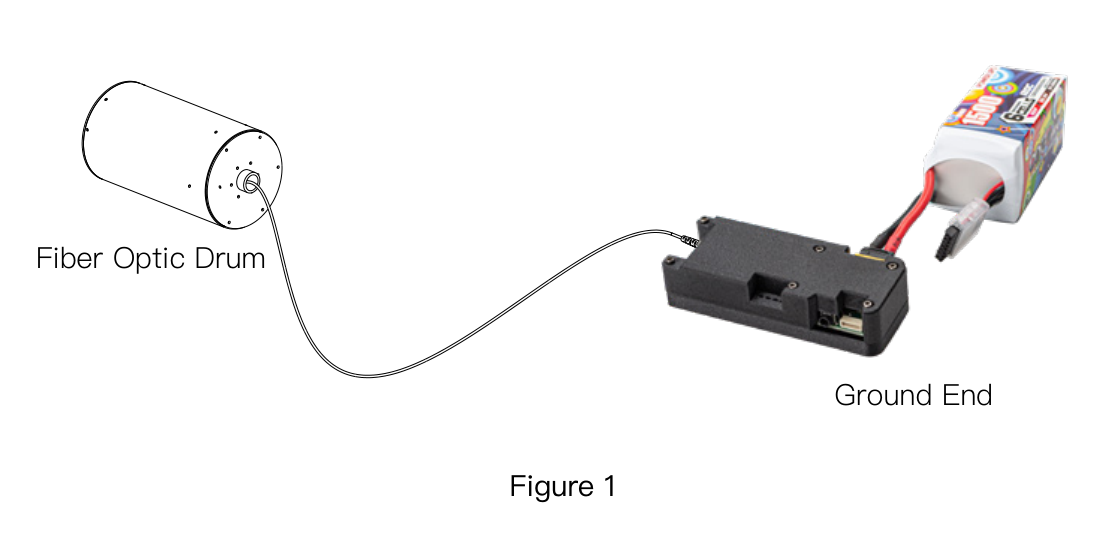

1. Podłącz kabel SH1.0 z terminalu nieba do kontrolera lotu, jak pokazano na schemacie „Tryb podłączenia zacisku uziemienia 1 (bezprzewodowy)”.
2. Podłącz linię uziemienia SH1.0 do odbiornika i nadajnika mapy.
3. Napraw niebo końcowy i włóknisty dysk optyczny, zwróć uwagę na dyszę światłowodową, jak to możliwe, z dala od śmigła UAV, aby uniknąć wypadku splątania.
4. Podłącz wiązkę światłowodową, podłącz porty FC na obu końcach dysku światłowodowego do portu FC na końcu nieba i porcie FC na końcu ziemi, i pamiętaj, że koniec dyszy jest podłączony do portu FC na końcu ziemi.

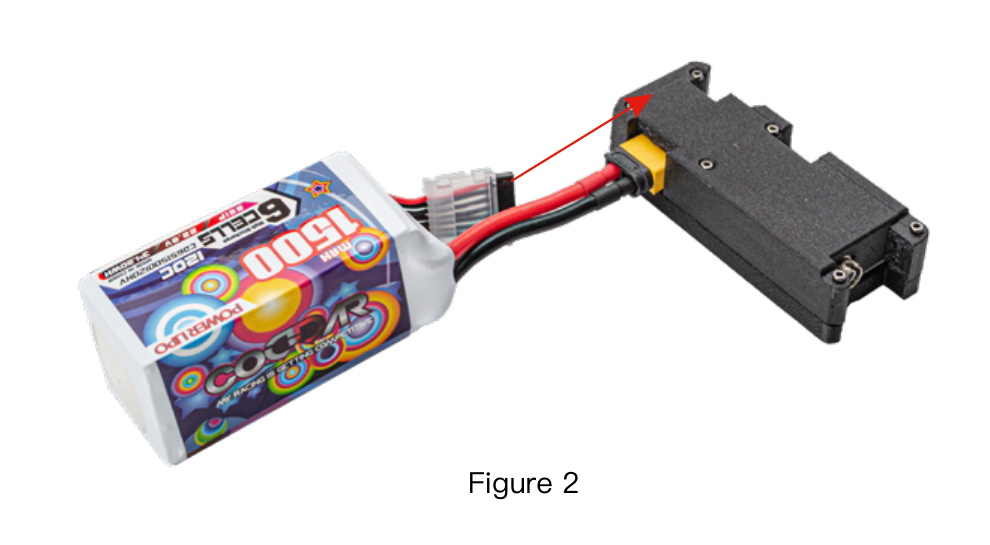

5. Włóż baterię litową podłoża do podłoża po całkowitym naładowaniu. (Jak rysunek 2)

Środki ostrożności

1. Napięcie wejściowe 11.1-26 V mieści się w bezpiecznym zakresie, nie przekracz ani nie spadaj poniżej napięcia granicznego, nie odwracaj dodatnich i ujemnych biegunów.
2. Nie rób okręgu składanego światłowodu, aby uniknąć cięcia przez ostre obiekty i prowadzić do pęknięcia światłowodowego.
3. Zwróć uwagę na ochronę złączy światłowodowych i interfejsów FC, unikaj pyłu, oleju i wody, zapisz dobrze pokręcony pokrycie ochrony interfejsu.
4. Przechowuj w chłodnym, suchym i jasnym obszarze.
5. Precyzyjna struktura dysku światłowodowego, delikatnie przyjmij i umieszcza, pionowe przechowywanie.
