Wstępnie podłączone światłowodowe skrzynka dystrybucji kabli optycznej GFS-008-028C

1. Ogólne

1.1 Opis

Wstępnie podłączone optyczne pole dystrybucji jako najbardziej zaawansowany sprzęt węzłów dystrybucji sieci FTTX, zapewnia szybkie i niezawodne połączenie, dobrą ochronę i zarządzanie siecią FTTX.

GFS-008-028C

1.2 Standardy są zgodne

Oferowana produkcja jest zaprojektowana, wyprodukowana i testowana zgodnie ze standardami w następujący sposób:

1.3 Zastosowania Środowisko

2. Charakterystyka

1. Dolna skorupa i górna pokrywa są spawane przez spawanie płyt gorącej, które nie jest odłączane.

2. Materiał: PP+GF.

3. Dowód wilgoci, wodoodporny, odporny na kurz, przeciwstarzenianie.

4. Poziom ochrony do IP68.

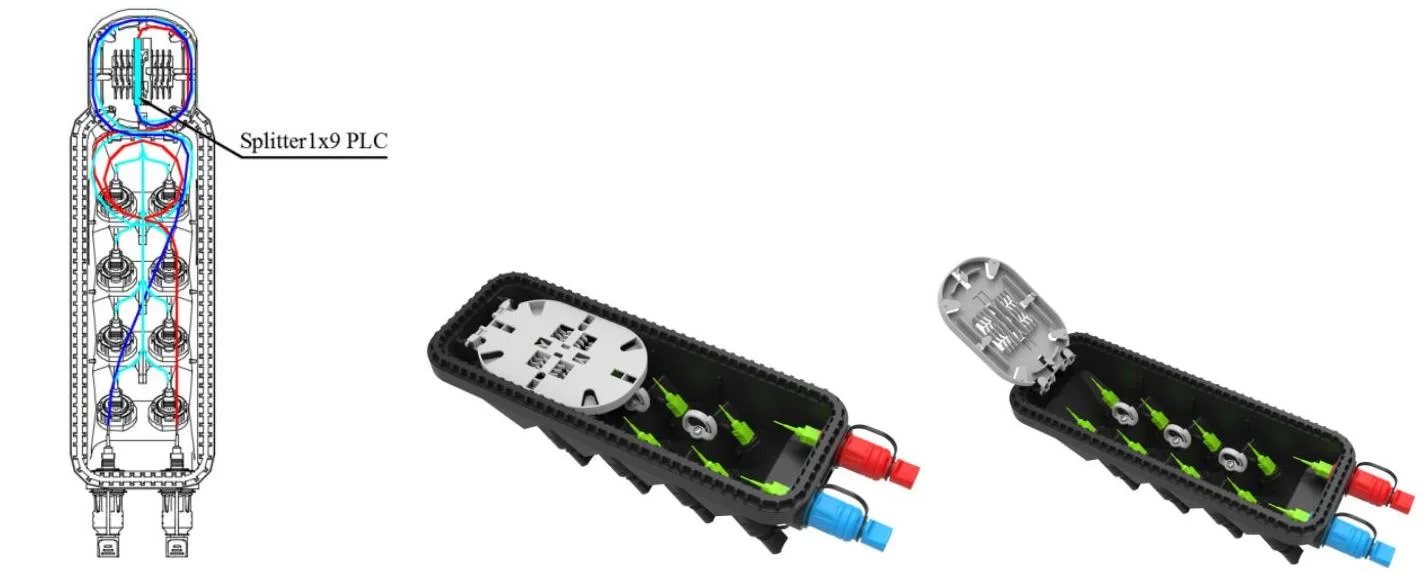

5. Wnętrze jest wyposażone w rozdzielacz 1x2 FBT+ 1x8 PLC rozdzielacz lub rozdzielacz 1x9 PLC.

6. Metoda instalacji: montowany na słupie, montowany w powietrzu, montowany na ścianie.

3. Specyfikacje

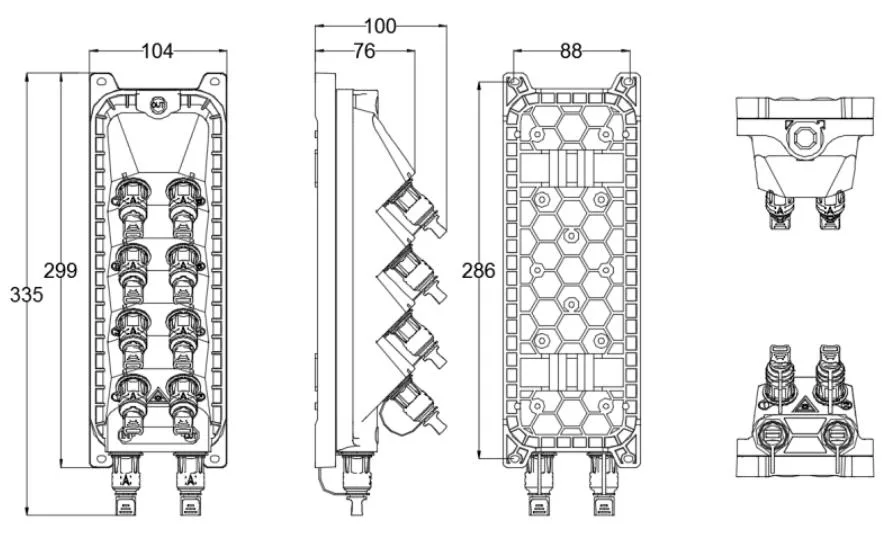

3.1 Specyfikacje mechaniczne

4. Konfiguracja

Główne parametry optyczne

Parametry optyczne pokazane w powyższej tabeli są wartościami domyślnymi i można je dostosować zgodnie z wymagania.

5. Zdjęcie produktu

5.1 Drogi kablowe:

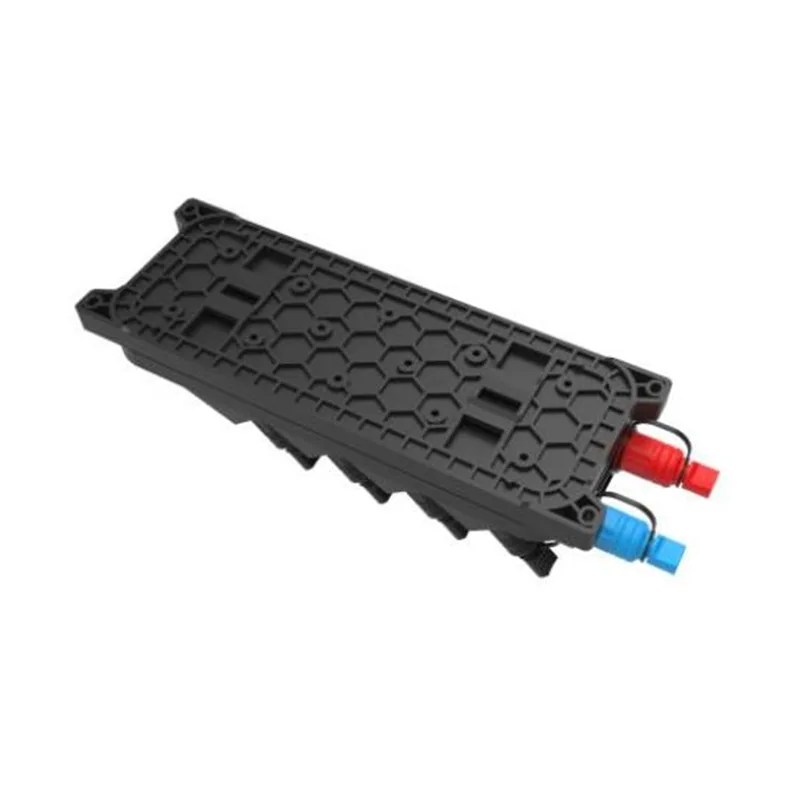

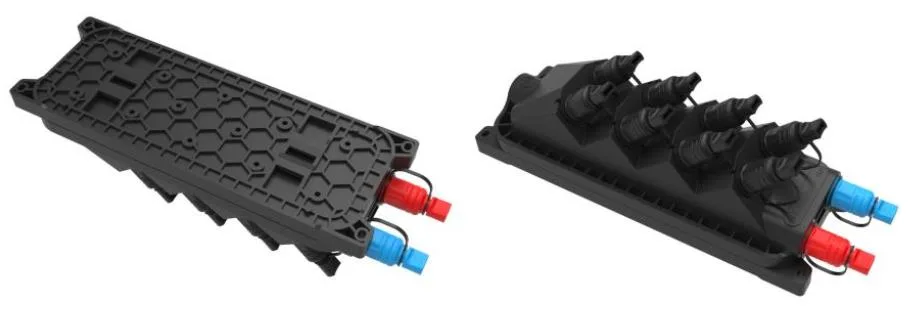

Zdjęcie produktu GFS-008-028C

6. Charakterystyka środowiska

Ten produkt jest zgodny z dyrektywą ochrony środowiska ROHS, a zawartość ołowiu, kadmu, rtęci, chromu sześciowartego, polibromowanego bifenylowego (PBB) (PBB) i polibrominowanego eteru difenylowego (PBDE) nie przekracza granicy.

7. Instalacja

7.1. Instalacja montowana na ścianie

Wywierć 4 otwory do ściany w oparciu o rozmiar w tabeli 1, umieść śrubę rozszerzającą φ8*40, umieść pudełko, aby dopasować otwory i użyj śruby do przymocowania.

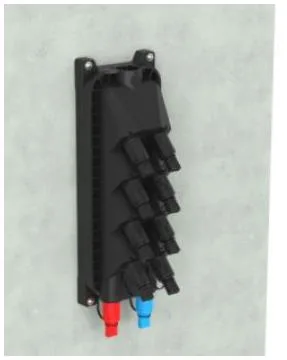

Instalacja montowana na ścianie

7.2. Instalacja montowana na słupie

Napraw 1 zestaw pierścienia bieguna do bieguna telekomunikacyjnego

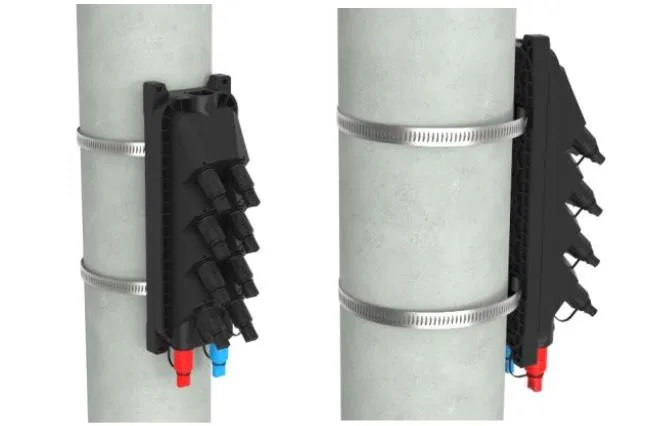

Instalacja montowana na biegunie

7.3. Struktura narzutowa

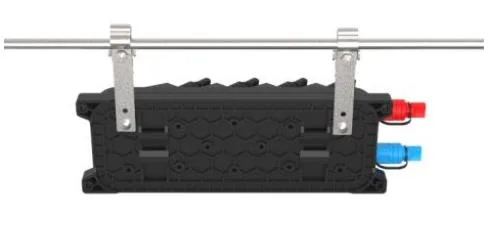

Zawiązaj dwa zainstalowane na podwoziu napowietrznego zawieszonego na drucie, a następnie przykręcone, zapobiegaj odpadaniu obudowy.

Struktura narzutowa

8. Działanie złącza

8.1 Podłączony adapter - A （E）

⚫ Obróć część strzałki złącza światłowodowego przeciwnie do ruchu wskazówek zegara i wyjmij zakręt.

⚫ Część strzałki złącza światłowodów jest powyżej, wstaw złącze światłowodowe do gniazda, a następnie obróć strzałkę Część zgodnie z ruchem wskazówek zegara.

8.2 Podłączony adapter - B （XL）

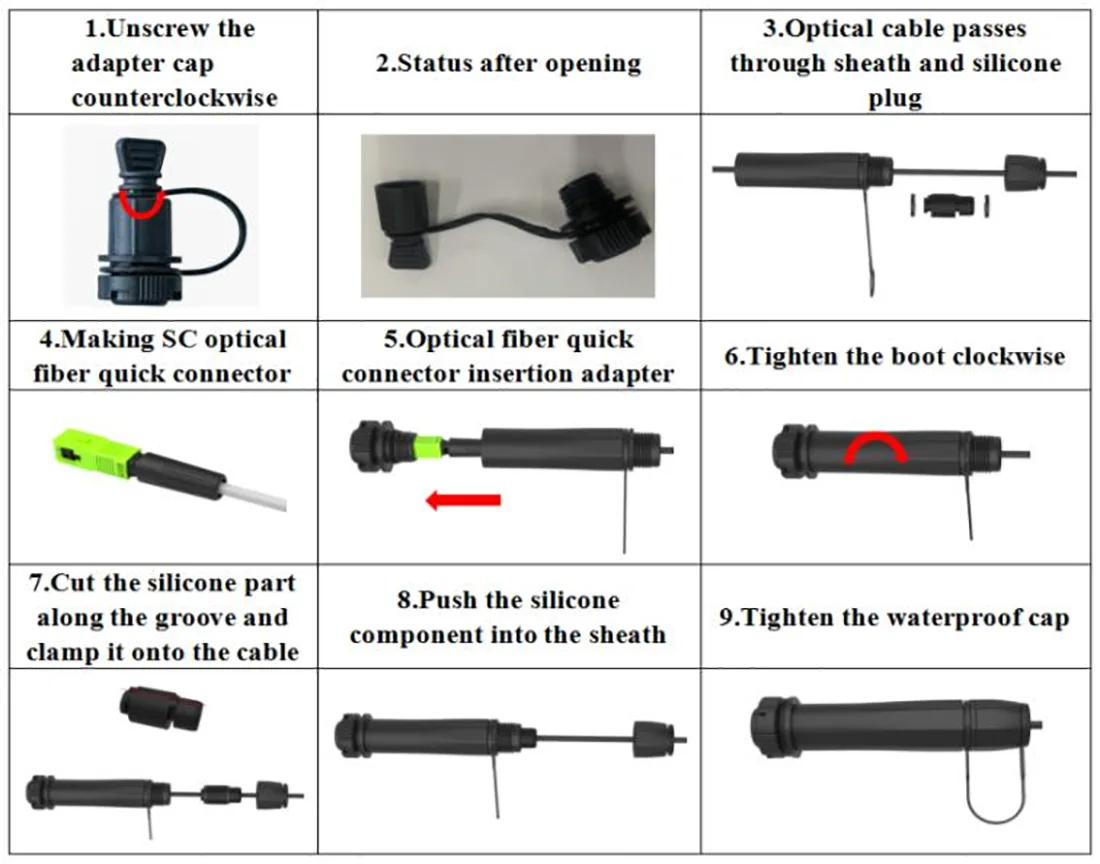

⚫ Włóż złącze światłowodowe SC podłączanie luźnych części, a następnie podłącz go do adaptera;

⚫ Zainstaluj XL wstępnie podłączony osłona adaptera na adapterze z plastikowym kluczem;

⚫ Włóż wtyczkę sprężyny Snap do osłony;

⚫ Zacisk kabla powinien być zainstalowany, a linia powinna być blisko wtyczki;

⚫ PRZEPUDUJ STREKTOWEGO CAŁKA KABLEGO CAŁOŚCI

8.3 Podłączony adapter - C

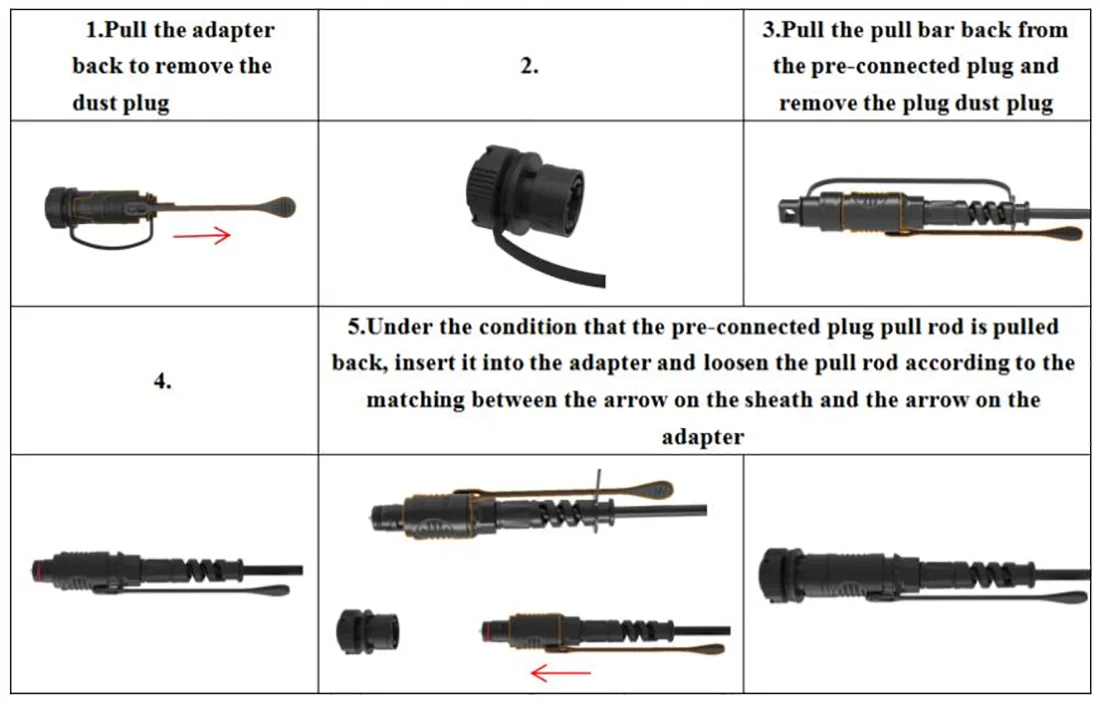

⚫ Wciśnij pierścień ślizgowy na wstępnie uformowanej wtyczce światłowodu w kierunku strzałki, aby usunąć zakrętkę; Naciśnij przycisk, aby wyciągnąć nasadkę na adapter w kierunku strzałki.

⚫ Uzyskaj korpus wstępnie uformowanej wtyczki do klamry adaptera, aż do jej przymocowania. Podłącz dwa osłony pyłu w ten sam sposób.

⚫ Zainstalowana prefabrykowana wtyczka popycha pierścień przesuwany, aby zwolnić klamrę, a następnie pociągnij główny korpus do tyłu, aby ją rozdzielić.

8.4 Podłączony adapter - D

⚫ Odwróć wstępnie podłączoną wtyczkę przeciw zgodnie z ruchem wskazówek zegara i otwórz wstępnie podłączoną pokrywę wtyczki i kurzu w kierunku strzałki.

⚫ Podłącz wstępnie podłączoną wtyczkę D i adapter wstępnie podłączony D w kierunku strzałki i obróć wtyczkę zgodnie z ruchem wskazówek zegara, aby ją naprawić.

8.5 Podłączony adapter - E (a)

⚫ Obróć wstępnie podłączoną wtyczkę przeciw zgodnie z ruchem wskazówek zegara i otwórz wstępnie podłączoną pokrywę wtyczki i kurzu w kierunku strzałki

⚫ Podłącz wstępnie podłączoną wtyczkę E i adapter wstępnie podłączony E w kierunku strzałki i obróć wtyczkę zgodnie z ruchem wskazówek zegara, aby ją naprawić.

8.6 Podłączony adapter -f

⚫ Włóż złącze światłowodowe SC podłączanie luźnych części, a następnie podłącz go do adaptera;

⚫ Zainstaluj XL wstępnie podłączony osłona adaptera na adapterze z plastikowym kluczem;

⚫ Włóż wtyczkę sprężyny Snap do osłony;

⚫ Zacisk kabla powinien być zainstalowany, a linia powinna być blisko wtyczki;

⚫ PRZEWODNIJ SKŁADNEGO KABLEGO CALP SIEDNIKA na pochwie zgodnie z ruchem wskazówek zegara.

8.7 Podłączony adapter - G

8.8 Podłączony adapter-H-1

8.9 Podłączony adapter-J-1
