Wstępnie podłączone światłowodowe skrzynka dystrybucji kabli optycznej GFS-016-007C

1. Ogólne1.1 Opis Wstępnie podłączone optyczne pole dystrybucji jako najbardziej zaawansowany sprzęt węzłów dystrybucji sieci FTTX, zapewnia szybkie i niezawodne połączenie, dobrą ochronę i zarządzanie FTTX sieć.Rodzaj produkcjiKlasyfikacjaGFS-016-007CWstępnie podłączone światłowodowe skrz......

1. Ogólne

1.1 Opis

Wstępnie podłączone optyczne pole dystrybucji jako najbardziej zaawansowany sprzęt węzłów dystrybucji sieci FTTX, zapewnia szybkie i niezawodne połączenie, dobrą ochronę i zarządzanie FTTX sieć.

Rodzaj produkcji Klasyfikacja
GFS-016-007C Wstępnie podłączone światłowodowe skrzynka dystrybucyjna kabli optycznej

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

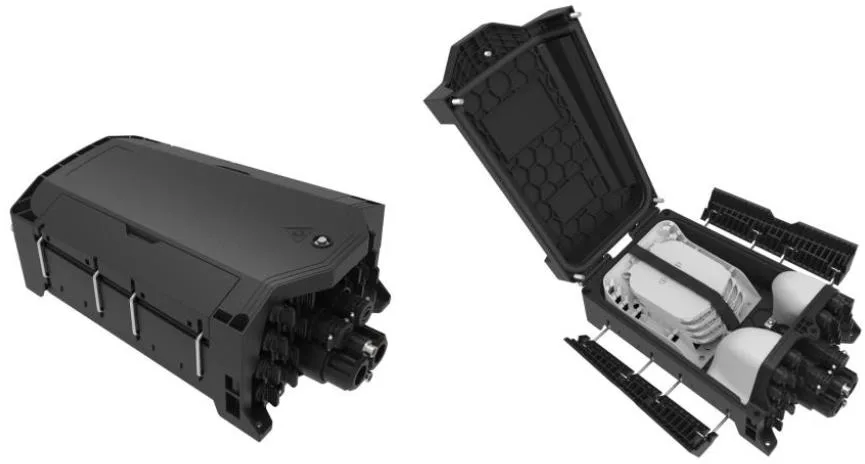

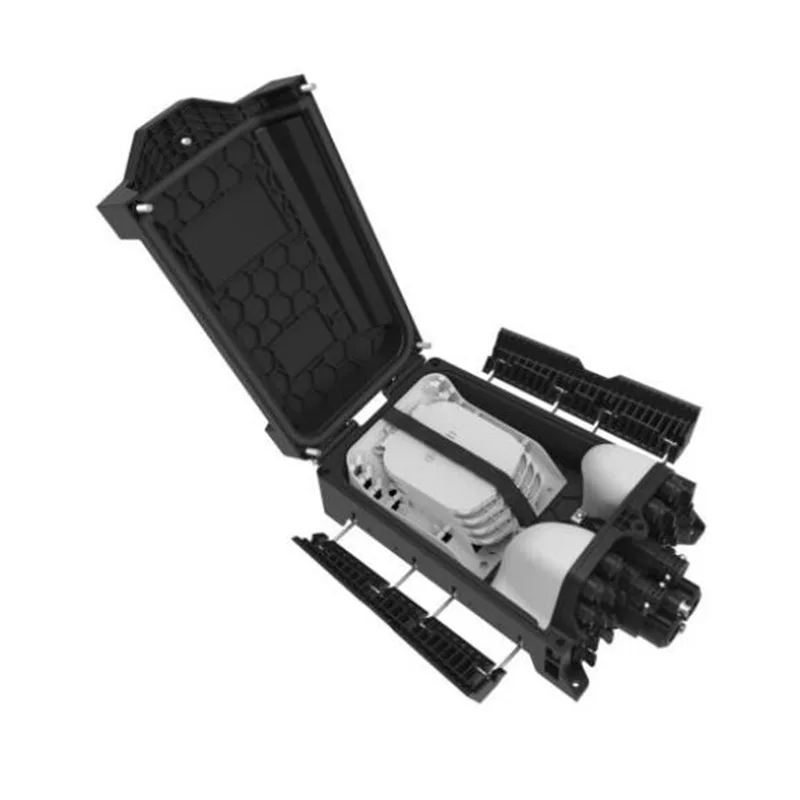

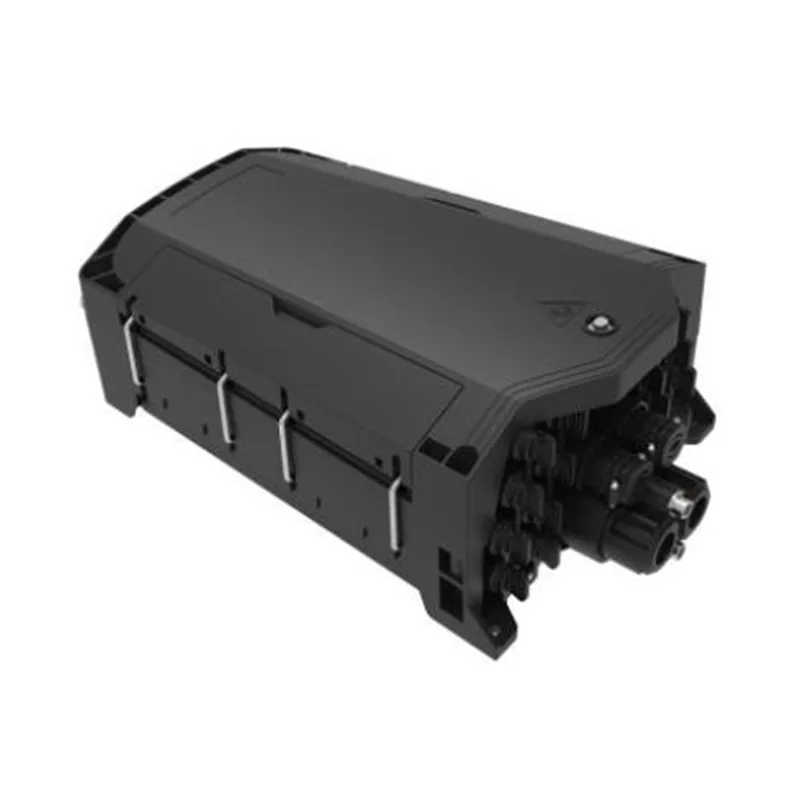

Wygląd GFS-016-007C


1.2 Standardy są zgodne

Oferowana produkcja jest zaprojektowana, wyprodukowana i testowana zgodnie ze standardami w następujący sposób:

That-t G.652 Charakterystyka jednoczesnego światłowodu
IEC 60794-1-1 Kable światłowodowe Partność 1-1: Generic specyfikacja generalna
IEC 60794-1-2 Kable światłowodowe Procedura Procedura testu optycznego optycznego optycznego


1.3 Zastosowania Środowisko

Przedmiot Wartość
Temperatura pracy -40 ° C ~+65 ºC
Temperatura instalacji -5 ° C ~+40 ºC
Temperatura przechowywania -40ºC ~+65 ºC
Ciśnienie atmosferyczne 70 ~ 106 kPa
Wilgotność względna ≤93 % (+40 ℃)


2. Charakterystyka

1. Dolna skorupa i górna pokrywa są spawane przez spawanie płyt gorącej, które nie jest odłączane.

2. Materiał: PP+GF.

3. Dowód wilgoci, wodoodporny, odporny na kurz, przeciwstarzenianie.

4. Poziom ochrony do IP68.

5. 1 Wprowadzenie do kabla optycznego, 2 wpisy optycznego gałęzi i 16 wstępnie połączonych adapterów.

6. Dostępne są różne rodzaje tac z splikami.

7. Metoda instalacji: montowany na słupie, montowany w powietrzu, montowany na ścianie.


3. Specyfikacje

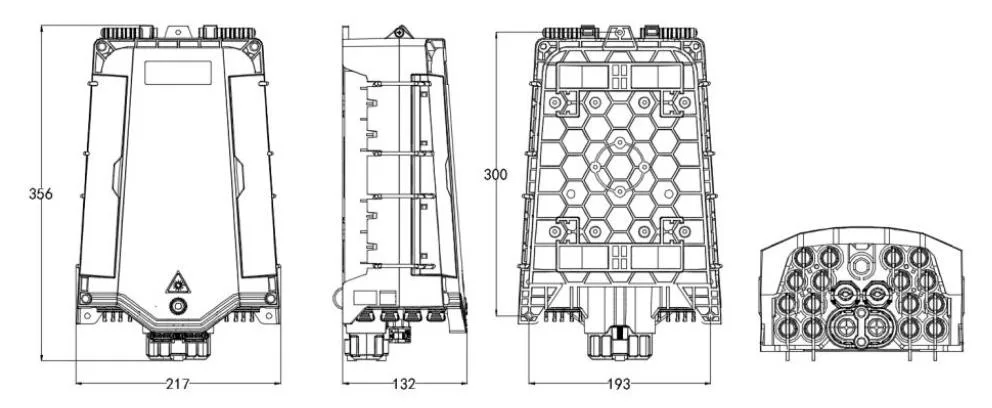

3.1 Specyfikacje mechaniczne

Przedmiot Specyfikacje Uwaga
Wymiar zewnętrzny (mm) 356*217*132
Pozycja otworu instalacyjnego (mm) 300*193
Kolor Czarny Dostosowywanie
Rozmiar i ilość kabla optycznego
otwór
1 owalny wejście kabla optycznego, 2
Wpisy optyczne gałęzi optyczne
i 16 wstępnie połączonych adapterów
Pojemność fuzji (maks.) 64 Taca B, 16x4 = 48, 2 warstwy ciepła-
Skurczowy rękaw ochrony splotu.
96 Taca A, 12x8 = 96, 1 ​​warstwa ciepła-
Skurczowy rękaw ochrony splotu.
100 MAX = 1B+7A = 16+7*12 = 100
Splitter Micro PLC 1x2 Rozmiar rozdzielacza : 60x7x4mm.
1x4
1x8
Średnica kabla światłowodowego uncut
Przejdź przez port (mm)
Φ18 * Uwaga: Podaj typ i
średnica kabla optycznego, gdy
zakup, do dopasowania
odpowiednia wtyczka uszczelniająca, aby zapewnić
Wydajność uszczelnienia.
Wymiar kabla światłowodowego gałęzi
Port kablowy (mm)
Φ8-14
Poziom ochrony IP IP68
Łatwopalność HB (konwencjonalny) można dostosować zgodnie z
wymagania
Neutralny test sprayu soli (NSS) 48 godz

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C


4. Konfiguracja

4.1 Główne parametry optyczne

Rozdzielacz lub warkocz (DB) RL (db) (DB) Metoda testowa
Pigtail/Splitter Pudełko dystrybucyjne
Pigtail-SC/APC-00-SM-SX (1C1F)-
OD0,9 mm-PVC-G657A2-CABLE
Kolor (domyślnie) -indoor-rohs-1,5m
≤0,3 ≥55db ≤0,5 IL: IEC61300-3-4
Metoda b
RL: IEC61300-3-6
Metoda 1
1x2 PLC rozdzielacz z złączem SCAPC ≤4,0 ≥55db ≤4,2
1x4 PLC rozdzielacz z złączem SCAPC ≤7,4 ≥55db ≤7,6
1x 8 PLC rozdzielacz z złączem SCAPC ≤10,5 ≥55db ≤10,7
1x 16 PLC rozdzielacz z złączem SCAPC ≤13,5 ≥55db ≤13,7

Parametry optyczne pokazane w powyższej tabeli są wartościami domyślnymi i można je dostosować zgodnie z wymaganiami.


5. Zdjęcie produktu

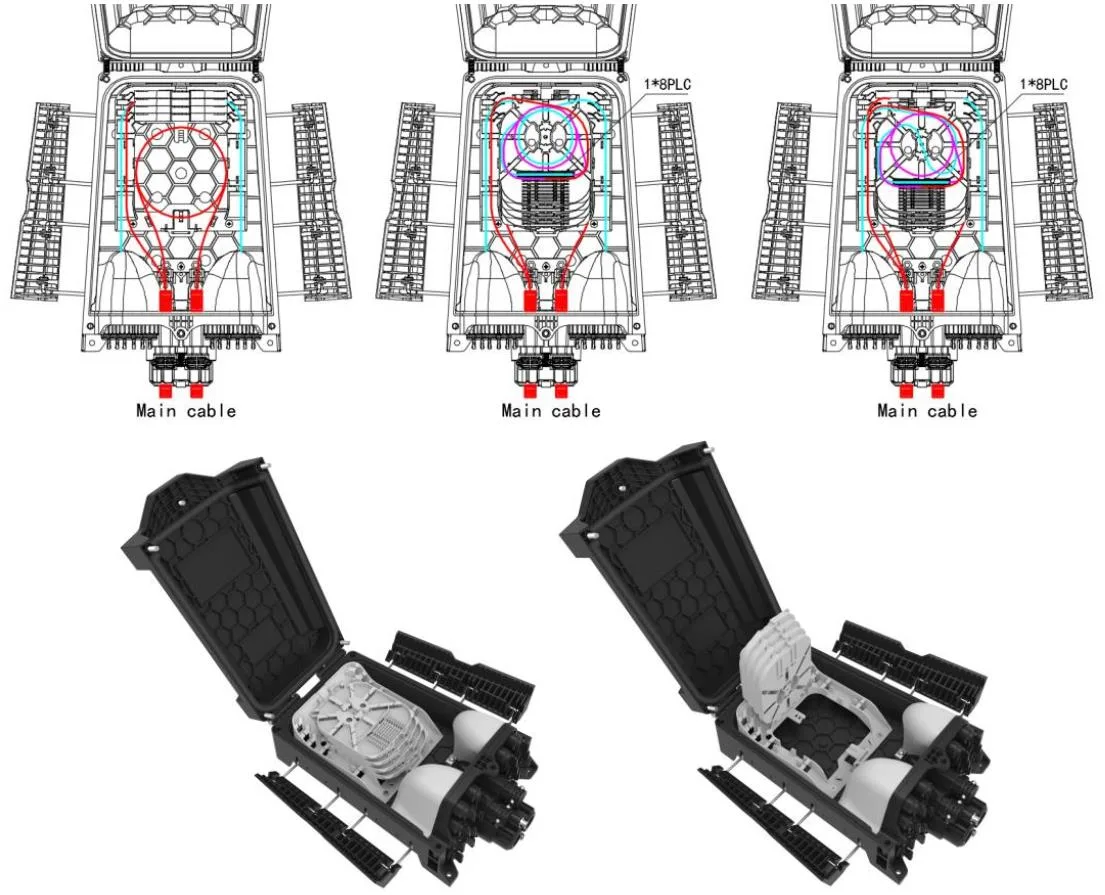

5.1 Drogi kablowe:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-007C

GFS-016-007C Schemat routingu


5.2 Taca splicingowa

Przedmiot Taca splicing a Taca splicingowa b Taca splicingowa c
Wymiary (H*w*d, mm) 121 * 101 * 4 125*101*8 125*101*8
Waga netto (kg) 0.017 0.026 0.026
Zdjęcie


Kolor Pantone 428C Pantone 428C Pantone 428C
Tworzywo PC+ABS/ABS PC+ABS/ABS PC+ABS/ABS

Pojemność łączenia tacki

(rdzenie)

12

(1 warstwa kurczącego się ciepła rękawa ochronnego)

16

(2 warstwy kurczliwego rękawa ochronnego ciepła)

2

(2 warstwy kurczliwego rękawa ochronnego ciepła)

Pojemność rozdzielenia atray

(Komputery)

/

1

 (PLC 1x2, 1x4, 1x8, 0,9 mm włókno, 60x7x4 mm)

2

(Plc 1x2, 1x4, 1x8, 0,9 mm włókno, 60x7x4 mm),

1

(PLC 1x16, 0,9 mm włókno, 60x12x4mm),

(1*2 FBT, włókno 0,9 mm, Ø3*60 mm)

Maksimum (komputery) 8 4 4
Domyślne (komputery) / 4 /


Notatka:

1. Powyższe tace można mieszać zgodnie z wymaganiami.

2. Reguły konfiguracji: 2a = 1b = 1c rodzaje dysków światłowodowych stale rosną


5.3 Akcesoria

NIE. Nazwa części Zdjęcie odniesienia Jednostka Ilość Uwaga
1 Użytkownicy / PC 1 W
2 Raport testu splittera / PC 1 W

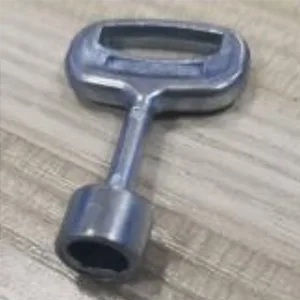

3 Klawisz PC 1 Typ „D”

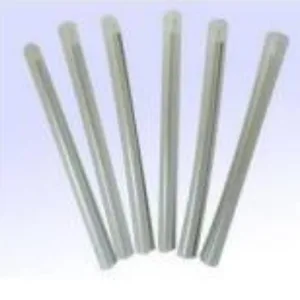

4 Shoothal-Shinking Rleeve PC 16 L = 45 mm, opcjonalnie jako żądanie klienta

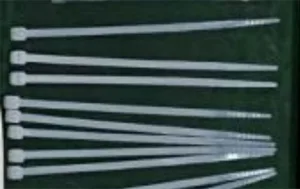

5 Nylonowy krawat kablowy PC 10 3x100 mm

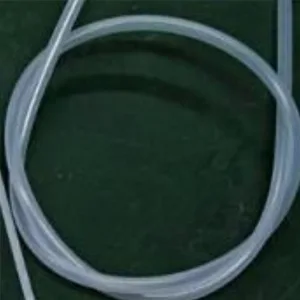

6 Gołe błonnikowe rurkę ochrony PC 1 OD5 mm x 50 cm
7 Zestaw montowany na ścianie ustawić 1 Opcjonalnie jako żądanie klienta.
(Rozszerzona plastikowa wtyczka φ8x40mm, samozapijane śruby Phillips M5x40mm.)

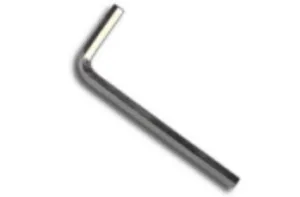

8 M6 Allen Key PC 1 M6

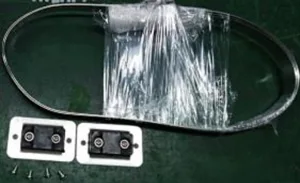

9 Zestaw montowany na słupie ustawić 1 Opcjonalnie jako żądanie klienta
10 Zestaw montowany w powietrzu ustawić 1 Opcjonalnie jako żądanie klienta


6. Charakterystyka środowiska

Ten produkt jest zgodny z dyrektywą ochrony środowiska ROHS, a zawartość ołowiu, kadmu, rtęci, chromu sześciowartego, polibromowanego bifenylowego (PBB) (PBB) i polibrominowanego eteru difenylowego (PBDE) nie przekracza granicy.


7. Instalacja

7.1. Instalacja montowana na ścianie

Wywierć 3 otwory w ścianie zgodnie z wymiarem w tabeli 3.1, umieść wtyczkę rozszerzającą 7.5*40, umieść pudełko, aby dopasować otwory i użyj śrub do przymocowania.

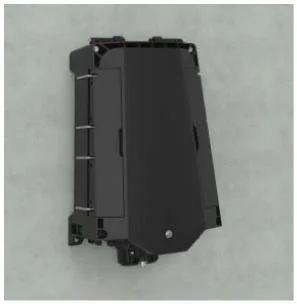

Wall-mounted installation

Instalacja montowana na ścianie


7.2. Instalacja montowana na słupie

Przekaż pierścień obręczy przez gniazdo tylnej płyty i napraw go na słupie telekomunikacyjnej

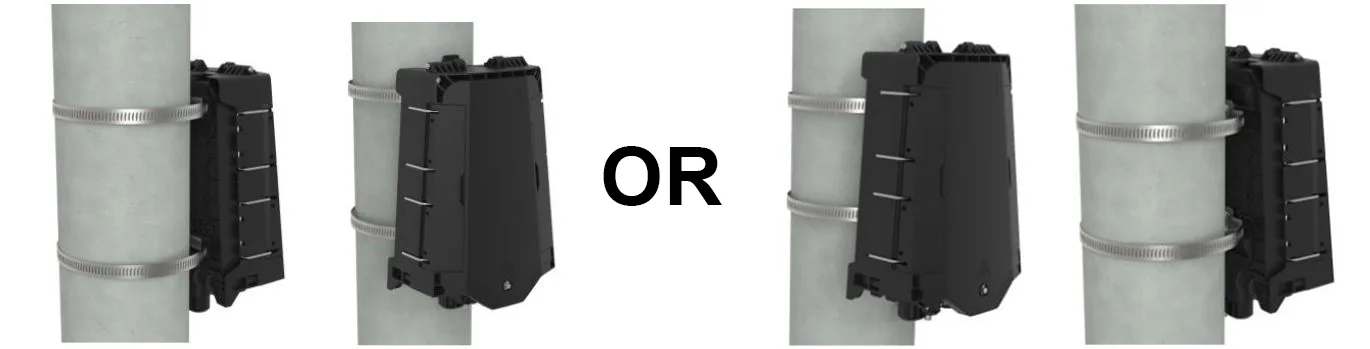

Pole-mounted installation

Instalacja montowana na biegunie

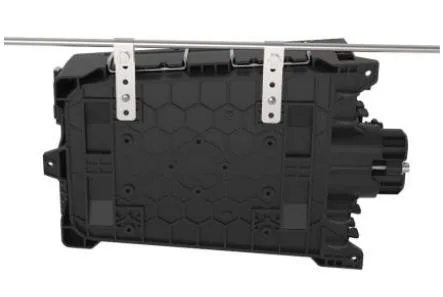

7.3 Instalacja montowana na ścianie (z tacą do magazynowania kabla zrzutu)

Zawiązaj dwa zainstalowane na podwoziu napowietrznego zawieszonego na drucie, a następnie przykręcone, zapobiegaj odpadaniu obudowy.

Wall-mounted installation (With drop cable storage tray)

Struktura narzutowa


8. Działanie złącza

8.1 Podłączony adapter - A (E)

⚫ Obróć część strzałki złącza światłowodowego przeciwnie do ruchu wskazówek zegara i wyjmij zakręt.

Pre-connected adapter - A( E)


⚫ Część strzałki złącza światłowodów jest powyżej, wstaw złącze światłowodowe do gniazda, a następnie obróć strzałkę Część zgodnie z ruchem wskazówek zegara.

Pre-connected adapter - A( E)


8.2 Podłączony adapter - B (XL)

⚫ Włóż złącze światłowodowe SC podłączanie luźnych części, a następnie podłącz go do adaptera;

⚫ Zainstaluj XL wstępnie podłączony osłona adaptera na adapterze z plastikowym kluczem;

⚫ Włóż wtyczkę sprężyny Snap do osłony;

⚫ Zacisk kabla powinien być zainstalowany, a linia powinna być blisko wtyczki;

⚫ PRZEPUDUJ STREKTOWEGO CAŁKA KABLEGO CAŁOŚCI

Pre-connected adapter - B(XL)


8.3 Podłączony adapter - C

⚫ Wciśnij pierścień ślizgowy na wstępnie uformowanej wtyczce światłowodu w kierunku strzałki, aby usunąć zakrętkę; Naciśnij przycisk, aby wyciągnąć nasadkę na adapter w kierunku strzałki.

Pre-connected adapter - C


⚫ Uzyskaj korpus wstępnie uformowanej wtyczki do klamry adaptera, aż do jej przymocowania. Podłącz dwa osłony pyłu w ten sam sposób.

Pre-connected adapter - C


⚫ Zainstalowana prefabrykowana wtyczka popycha pierścień przesuwany, aby zwolnić klamrę, a następnie pociągnij główny korpus do tyłu, aby ją rozdzielić.

Pre-connected adapter - C


8.4 Podłączony adapter - D

⚫ Odwróć wstępnie podłączoną wtyczkę przeciw zgodnie z ruchem wskazówek zegara i otwórz wstępnie podłączoną pokrywę wtyczki i kurzu w kierunku strzałki.

Pre-connected adapter - D


⚫ Podłącz wstępnie podłączoną wtyczkę D i adapter wstępnie podłączony D w kierunku strzałki i obróć wtyczkę zgodnie z ruchem wskazówek zegara, aby ją naprawić.

Pre-connected adapter - D


8.5 Podłączony adapter - E (a)

⚫ Obróć wstępnie podłączoną wtyczkę przeciw zgodnie z ruchem wskazówek zegara i otwórz wstępnie podłączoną pokrywę wtyczki i kurzu w kierunku strzałki

Pre-connected adapter - E ( A )


⚫ Podłącz wstępnie podłączoną wtyczkę E i adapter wstępnie podłączony E w kierunku strzałki i obróć wtyczkę zgodnie z ruchem wskazówek zegara, aby ją naprawić.

Pre-connected adapter - E ( A )


8.6 Podłączony adapter -f

⚫ Włóż złącze światłowodowe SC podłączanie luźnych części, a następnie podłącz go do adaptera;

⚫ Zainstaluj XL wstępnie podłączony osłona adaptera na adapterze z plastikowym kluczem;

⚫ Włóż wtyczkę sprężyny Snap do osłony;

⚫ Zacisk kabla powinien być zainstalowany, a linia powinna być blisko wtyczki;

⚫ PRZEWODNIJ SKŁADNEGO KABLEGO CALP SIEDNIKA na pochwie zgodnie z ruchem wskazówek zegara.

Pre-connected adapter -F<


8.7 Podłączony adapter - G

Pre-connected adapter - G


9. Pakiet

1PC w torbie bąbelkowej, 480*400 mm;

1PC w małym kartonie, 365*225*145 mm, masa brutto wynosi 2,1 kg;

8pcs w dużym terenie falistym, 470*385*615 mm, masa brutto wynosi 18 kg.
