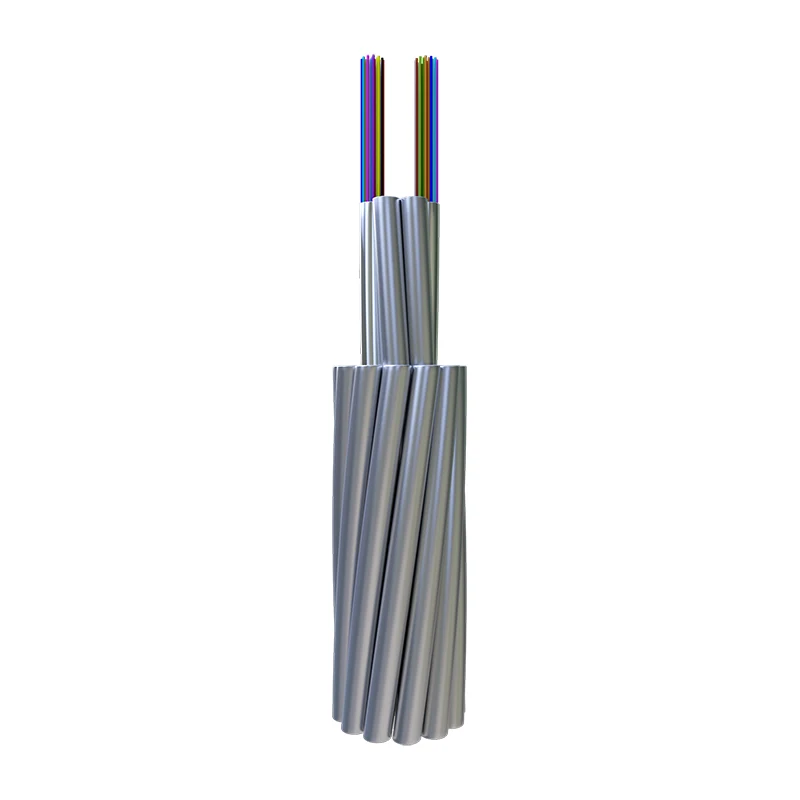

Kompozytowy napowietrzny przewód uziemiający ze skręconej rurki

Orientalfiber Optical Fibre Composite Overhead Ground Wire (OPGW) to wielofunkcyjny napowietrzny kabel hybrydowy firmy Orientalfiber, niezawodnego producenta i dostawcy z Chin. OPGW integruje światłowody w strukturze skrętki, służąc zarówno jako napowietrzny przewód uziemiający, jak i optyczny środek komunikacji o dużej przepustowości. Został zaprojektowany tak, aby zapewnić stabilną transmisję danych, wysoką wydajność mechaniczną i długoterminową trwałość w środowiskach napowietrznych. Produkt nadaje się do sieci elektroenergetycznych, kolei i innych projektów infrastrukturalnych, gdzie niezbędna jest ochrona odgromowa i niezawodność komunikacji.

Wyślij zapytanie

Opis produktu

W nowoczesnej budowie sieci elektroenergetycznych zapotrzebowanie na jednoczesną transmisję wysokiego napięcia i szybki przesył danych typu backhaul nigdy nie było większe.włókno orientalneoferuje specjalistycznąKompozytowy napowietrzny przewód uziemiający ze skręconej rurki (OPGW), wyrafinowany kabel hybrydowy zaprojektowany w celu zastąpienia tradycyjnych przewodów ekranowanych. Dzięki integracji włókien optycznych w metalowej strukturze skrętki nasze OPGW zapewniają rozwiązanie o podwójnej funkcji: zapewniają niezawodną ochronę odgromową linii wysokiego napięcia, służąc jednocześnie jako szkielet dla telekomunikacji i automatyzacji sieci.

Definicja produktu: Infrastruktura o podwójnej roli

TheKompozytowy napowietrzny przewód uziemiający ze skręconej rurkito kabel napowietrzny, który pełni funkcję konwencjonalnego przewodu odgromowego (zabezpiecza linię przesyłową przed uderzeniami pioruna i prądami zwarciowymi) jednocześnie mieszcząc w sobie włókna światłowodowe do transmisji danych. Ta konstrukcja spleciona pozwala na większą liczbę włókien i większą trwałość, co czyni go preferowanym wyborem do budowy sieci szkieletowych w sektorze przedsiębiorstw energetycznych.

Wartość strategiczna dla zakupów i inżynierii

Wybieraniewłókno orientalnejako Twój partner w dziedzinie dostaw gwarantuje, że Twoja infrastruktura spełnia rygorystyczne wymagania krajobrazu energetycznego roku 2026. Kluczowe zalety zakupów obejmują:

Wysoka gęstość włókien:Nasza konstrukcja z rurą skrętkową obsługuje znacznie więcej włókien niż wersje z rurą centralną, wspierając przyszłościową rozbudowę sieci dla 5G i inteligentnej sieci IoT.
Zoptymalizowana zdolność zwarciowa:Zaprojektowane tak, aby wytrzymać wysokie prądy zwarciowe bez naruszania integralności wewnętrznych włókien optycznych.
Obniżone koszty cyklu życia:Dzięki żywotności odpowiadającej samej linii przesyłowej,Kompozytowy napowietrzny przewód uziemiający ze skręconej rurkizmniejsza potrzebę częstych konserwacji i aktualizacji.
Globalna logistyka i skala:Przy rocznej produkcji wynoszącej 20 milionów dolarów zapewniamy skalę produkcyjną niezbędną do obsługi projektów infrastrukturalnych na poziomie krajowym 500 KV i 750 KV.

Charakterystyka techniczna i korzyści w zakresie wydajności

Thewłókno orientalneOPGW jest produkowany z precyzją, aby zapewnić jego rozwój w najbardziej zmiennym środowisku zewnętrznym:

Stabilność mechaniczna:Precyzyjna kontrola procesu zapewnia, że włókna pozostają wolne od naprężeń nawet przy silnym wietrze, obciążeniu lodem lub przy dużych siłach rozciągających.
Ochrona termiczna:Rury skręcone są wypełnione specjalistycznymi związkami, które chronią włókna przed ekstremalnym ciepłem wytwarzanym podczas zwarć w linii energetycznej.
Odporność na korozję:Wykorzystując druty ze stali platerowanej aluminium (ACS) i stopów aluminium, kabel jest wysoce odporny na degradację środowiska na obszarach przybrzeżnych i przemysłowych.
Opcje dużej średnicy:Specjalnie zaprojektowany, aby spełnić wymagania mechaniczne nowych systemów przesyłowych wysokiego napięcia (110 KV do 750 KV).

Szczegółowe specyfikacje i parametry projektowe

Konfiguracja techniczna wwKompozytowy napowietrzny przewód uziemiający ze skręconej rurkimożna dostosować w oparciu o konkretną rozpiętość i wymagania elektryczne projektu:

Funkcja	Standardowa specyfikacja	Przewaga operacyjna
Stopień napięcia	110 kV, 220 kV, 500 kV, 750 kV	Wszechstronne zastosowanie w sieciach regionalnych i krajowych.
Liczba włókien	Do 144 włókien (lub więcej na życzenie)	Obsługuje ogromną przepustowość danych.
Skład materiału	ACS (stal platerowana aluminium) + AA (stop aluminium)	Wysoki stosunek wytrzymałości do masy.
Zgodność ze standardami	IEEE 1138, IEC 60794-4	Zapewnia globalną interoperacyjność i bezpieczeństwo.

Podstawowe zastosowania: wzmacnianie inteligentnych sieci

TheKompozytowy napowietrzny przewód uziemiający ze skręconej rurkizwłókno orientalnejest kluczowym elementem w kilku kluczowych sektorach:

Transmisja wysokiego napięcia:Główny przewód uziemiający dla nowo budowanych linii 220 KV i 500 KV, zapewniający ochronę odgromową i uziemienie.
Komunikacja z przedsiębiorstwem energetycznym:Monitorowanie stacji transformatorowych w czasie rzeczywistym, zdalne pomiary i przekaźniki zabezpieczające.
Łącze szerokopasmowe:Dzierżawa nadwyżek przepustowości światłowodów operatorom telekomunikacyjnym w celu przesyłu danych na terenach wiejskich lub na duże odległości.
Inteligentne zarządzanie siecią:Ułatwienie komunikacji o niskim opóźnieniu wymaganej do automatycznego wykrywania usterek i samonaprawy sieci.

Charakterystyka

● Precyzyjna kontrola procesu zapewniająca dobrą wydajność mechaniczną i temperaturową

● Większa średnica i więcej włókien optycznych

● Stabilna konstrukcja i wysoka niezawodność

● Wysoka wytrzymałość na rozciąganie i duża krótkotrwała obciążalność prądowa

Charakterystyka światłowodu

	Osłabienie				Przepustowość łącza		Polaryzacja Dyspersja modowa
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Indywidualny Włókno	Projekt Wartość łącza (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21 dB/km	—	—	≤0,20 ps/ km	≤0,1 ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20 ps/ km	≤0,1 ps/ km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600 MHz.km	≥1200 MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200 MHz.km	≥600 MHz.km	—	—

Konstrukcje i wydajność

	Klasyfikacja	Tworzywo	Wartość
Budowa	Światłowód	G652D/G655 itp.	2 - 144
	Tuba ochronna	Rura ze stali nierdzewnej	1,5 - 6 mm
	Linia osierocona	Drut AS/drut AA/pręt aluminiowy	1,5 - 6 mm
	Maks. Średnica		30mm
	Maks. Przekrój poprzeczny		500mm²
Charakterystyczny	Według standardów DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Wytrzymałość na rozciąganie (RTS) (kN)		700
	Maks. Wytrzymałość na zgniatanie (N/100 mm)		3000
	Maks. Krótkotrwała wydajność prądowa (40 ℃ do 200 ℃) (kA2s)		2000
	Min. Promień gięcia (dynamiczny)		20D
	Min. Promień zgięcia (statyczny)		15D
Środowisko Wydajność	Instalacja (℃)		-10 do +50
	Transport i eksploatacja (℃)		-40 do +65

Uwaga: D to średnica kabla.

Konkretny typ i dane techniczne

NIE.	Dane techniczne
NIE.	Typ produktu	Typ struktury	Maks. Błonnik Liczyć	Sekcja drutu AS (mm2)	Średnica （mm）	Waga kabla (kg/km)	Oceń wytrzymałość na rozciąganie （kN）	20 ℃ prądu stałego Opór （Ω/km）	Krótkotrwała pojemność prądowa (40-200 ℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS+4/2,5/20AS+ 11/2,8/20AS, jednostka optyczna 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS+4/2,5/40AS+ 11/2,8/40AS, jednostka optyczna 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS+5/2,5/20AS+ 11/2,8/20AS, jednostka optyczna 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS+5/2,5/40AS+ 11/2,8/40AS, jednostka optyczna 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS+5/2,5/20AS+ 10/3,2/20AS, jednostka optyczna 1/2,5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS+5/2,7/20AS+ 11/3.05/20AS, jednostka optyczna 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS+5/2,8/20AS+ 12/2,8/AA, jednostka optyczna 1/2,7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS+5/2,9/20AS+ 12/2,9/20AS, jednostka optyczna 1/2,8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS+5/2,9/30AS+ 12/2,9/30AS, jednostka optyczna 1/2,8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS+5/2,9/40AS+ 12/2,9/40AS, jednostka optyczna 1/2,8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS+4/3,0/20AS+ 12/3,0/20AS, jednostka optyczna 2/2,9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS+4/3,0/30AS+ 12/3,0/30AS, jednostka optyczna 2/2,9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS+4/3,0/40AS+ 12/3,0/40AS, jednostka optyczna 2/2,9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS+5/3,0/20AS+ 12/3,0/20AS, jednostka optyczna 1/2,9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS+5/3,0/30AS+ 12/3,0/30AS, jednostka optyczna 1/2,9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS+5/3,0/40AS+ 12/3,0/40AS, jednostka optyczna 1/2,9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/20AS, jednostka optyczna 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS+5/3,2/30AS+ 12/3.2/30AS, jednostka optyczna 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/AA, jednostka optyczna 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS+5/3,3/20AS+ 12/3,3/20AS, jednostka optyczna 1/3,2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS+5/3,3/30AS+ 12/3,3/30AS, jednostka optyczna 1/3,2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS+5/3,3/40AS+ 12/3,3/40AS, jednostka optyczna 1/3,2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS+4/3,3/20AS+ 12/3,3/20AS, jednostka optyczna 2/3,2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS+4/3,3/30AS+ 12/3,3/30AS, jednostka optyczna 2/3,2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS+5/3,5/20AS+ 12/3,5/20AS, jednostka optyczna 1/3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS+4/3,6/20AS+ 12/3,6/20AS, jednostka optyczna 2/3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS+5/3,6/14AS+ 12/3,6/14AS, jednostka optyczna 1/3,5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS+5/3,6/20AS+ 12/3,6/20AS, jednostka optyczna 1/3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS+5/3,6/30AS+ 12/3,6/30AS, jednostka optyczna 1/3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113262]	1/3,8/40AS+5/3,6/40AS+ 12/3,6/40AS, jednostka optyczna 1/3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS+4/2,5/20AS+ 12/2,5/20AS+13/3,8/20AS, Jednostka optyczna 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Charakterystyka testów mechanicznych i środowiskowych

Przedmiot	Testuj Metoda	Wymagania
Napięcie	IEC 60794-1-2-E1 Załaduj: zgodnie ze strukturą kabla Próbka długość: nie mniejsza niż 10 m, długość połączenia nie mniejsza niż 100 m Czas trwania czas: 1min	40% czasu rzeczywistego bez dodatkowego naprężenia włókien (0,01%), bez dodatkowych tłumienie (0,03 dB). 60% czasu rzeczywistego odkształcenie włókna ≤0,25%, dodatkowe tłumienie ≤0,05dB (Nie dodatkowe tłumienie po teście).
Zmiażdżyć	IEC 60794-1-2-E3 Załaduj: zgodnie z powyższą tabelą, trzy punkty Czas trwania czas: 10min	Dodatkowe tłumienie przy 1550nm ≤0,05dB/włókno; Brak uszkodzeń elementów
Woda Penetracja	IEC 60794-1-2-F5B Czas : 1 godzina Długość próbki: 0,5 m Woda wysokość: 1m	Nie wyciek wody.
Temperatura Jazda na rowerze	IEC 60794-1-2-F1 Próbka długość: nie mniej niż 500m Temperatura zakres: -40 ℃ do + 65 ℃ Cykle: 2 Temperatura czas przebywania w teście rowerowym: 12 godz	The zmiana współczynnika tłumienia powinna być mniejsza niż 0,1 dB/km przy 1550 nm.

Często zadawane pytania (FAQ)

Dlaczego linka OPGW jest lepsza dla linii wysokiego napięcia?

Konstrukcja typu linka pozwala na zastosowanie większej średnicy kabla i większej liczby włókien. Rozkłada również naprężenia mechaniczne bardziej równomiernie w kablu, co jest niezbędne w przypadku skrzyżowań o dużej rozpiętości stosowanych w liniach 500 KV i 750 KV.

W jaki sposób Orientalfiber zapewnia jakość OPGW?

Działamy w oparciu o systemy zarządzania jakością ISO9001 i systemy bezpieczeństwa ISO45001. Każda partia napowietrznego kompozytowego przewodu uziemiającego ze skręconej rurki poddawana jest przed wysyłką rygorystycznym testom pod kątem wytrzymałości na rozciąganie, odporności na zgniatanie i zwarcia.

Czy tego kabla można używać na istniejących liniach?

Choć często używany w przypadku „nowo budowanych” linii, OPGW jest często używany do zastąpienia istniejących tradycyjnych przewodów uziemiających podczas projektów modernizacji sieci w celu dodania możliwości komunikacyjnych do starych tras.
