Jednotubowy kompozytowy przewód uziemiający z włókna optycznego

Jednotubowy kompozytowy napowietrzny przewód uziemiający z włókna optycznego (OPGW) to napowietrzny kabel hybrydowy zawierający światłowód, który spełnia wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.

Wyślij zapytanie

Opis produktu

Jednotubowy kompozytowy przewód uziemiający z włókna optycznego (OPGW) to napowietrzny kabel hybrydowy zawierający światłowód, który spełnia wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna. W odróżnieniu od tradycyjnych napowietrznych przewodów uziemiających, produkt ten integruje elementy komunikacji optycznej ze strukturą kabla, realizując integrację ochrony linii elektroenergetycznej i transmisji informacji, co może skutecznie obniżyć koszty budowy oraz koszty eksploatacji i konserwacji sieci elektroenergetycznych i komunikacyjnych.

Zakres zastosowania jednotubowego kompozytowego przewodu uziemiającego z włókna optycznego

Napowietrzny kompozytowy przewód uziemiający Orientalfiber Uni-tube jest stosowany głównie w liniach napowietrznych 110KV, 220KV, 500KV, 750KV i liniach komunikacyjnych napowietrznych systemów przesyłowych wysokiego napięcia. Oprócz energetyki, produkt jest również szeroko stosowany w transporcie kolejowym, autostradowym, petrochemicznym, górniczym i innych gałęziach przemysłu, które wymagają zarówno naziemnej ochrony naziemnej, jak i szybkiej komunikacji optycznej, zapewniając stabilne i wydajne wsparcie transmisji danych dla produkcji i eksploatacji przemysłowej.

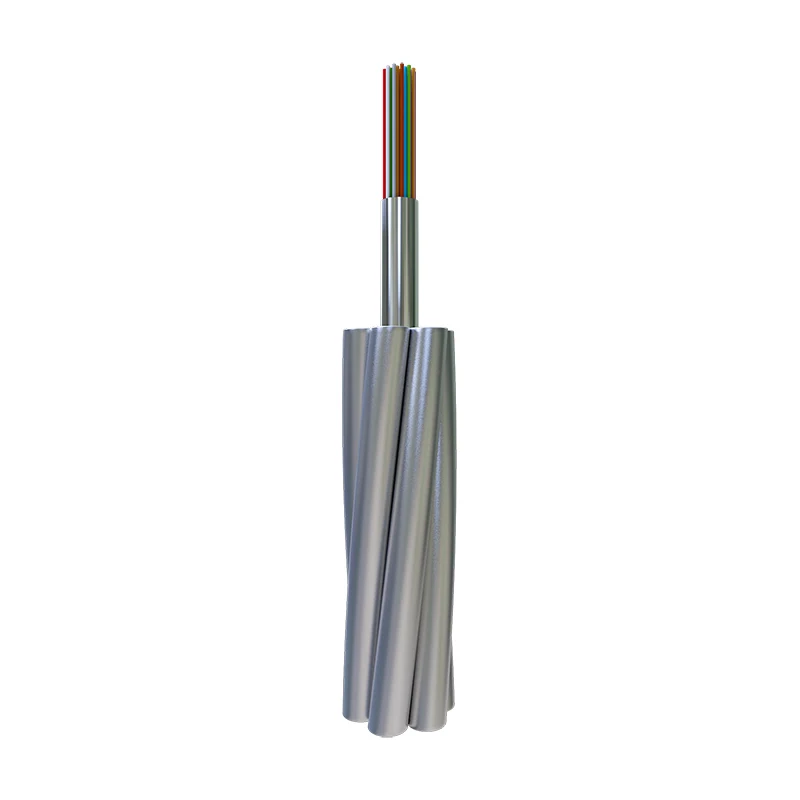

Struktura produktu

Podstawowe komponenty

Jednotubowy kompozytowy napowietrzny przewód uziemiający Orientalfiber ma naukową i rozsądną konstrukcję, a jego podstawowe elementy obejmują moduł światłowodu, drut ze stopu aluminium, rdzeń stalowy i osłonę zewnętrzną. Jednostka światłowodowa umieszczona jest w pojedynczej tubie, co skutecznie chroni światłowód przed zewnętrznymi uszkodzeniami mechanicznymi i erozją środowiskową; drut ze stopu aluminium i rdzeń stalowy odpowiadają za przenoszenie siły rozciągającej i zapewnienie stabilności kabla podczas pracy nad głową; płaszcz zewnętrzny wykonany jest z wysokiej jakości materiałów zapobiegających starzeniu i korozji, co wydłuża żywotność produktu.

Zalety strukturalne

Konstrukcja jednorurowa wielorurowego kompozytowego przewodu uziemiającego z włókna optycznego sprawia, że konstrukcja produktu jest zwarta, co jest wygodne w transporcie i instalacji. Jednocześnie rozsądne rozmieszczenie komponentów wewnętrznych zapewnia, że produkt ma dobre właściwości mechaniczne i wydajność komunikacji, a także może dostosować się do różnych trudnych warunków zewnętrznych, takich jak silny wiatr, ulewny deszcz, wysoka i niska temperatura.

Charakterystyka produktu

Charakterystyka wydajności mechanicznej

● Dobra wytrzymałość na rozciąganie: produkt jest wyposażony w rdzeń stalowy o wysokiej wytrzymałości i drut ze stopu aluminium, który może wytrzymać dużą siłę rozciągającą, dostosować się do wymagań instalacji napowietrznej dalekobieżnych linii przesyłowych wysokiego napięcia i zapewnić, że kabel nie pęknie ani nie odkształci się w normalnych warunkach użytkowania.

● Mała średnica, niewielka waga, małe dodatkowe obciążenie wieży: W porównaniu z tradycyjnymi kompozytowymi napowietrznymi przewodami uziemiającymi, kompozytowy napowietrzny przewód uziemiający z włókna optycznego typu Uni-tube ma mniejszą średnicę i mniejszą wagę, co może zmniejszyć dodatkowe obciążenie wieży transmisyjnej, zmniejszyć inwestycje w konstrukcję wieży i poprawić ogólną stabilność linii przesyłowej mocy.

Charakterystyka wydajności komunikacji

● Łatwy w wykonaniu odpowiedni moduł optyczny z nadmiarem światłowodu: Konstrukcja jednorurowa jest wygodna do rozmieszczenia nadmiaru długości światłowodu, co może skutecznie kompensować zmianę długości światłowodu spowodowaną różnicą temperatur i odkształceniami mechanicznymi, zapewnić stabilność transmisji sygnału optycznego i zmniejszyć tłumienie sygnału podczas transmisji.

● Niskie tłumienie sygnału: Wybrany, wysokiej jakości światłowód ma dobrą wydajność transmisji, niskie tłumienie sygnału i może realizować szybką transmisję danych na duże odległości, spełniając potrzeby komunikacyjne systemów przesyłowych wysokiego napięcia i różnych scenariuszy przemysłowych.

Charakterystyka zdolności adaptacyjnych do środowiska

● Odporność na korozję: Zewnętrzna powłoka i wewnętrzne metalowe elementy produktu są zabezpieczone technologią antykorozyjną, która jest odporna na erozję wywołaną kwaśnymi deszczami, mgłą solną i innymi trudnymi warunkami środowiskowymi i nadaje się do stosowania na obszarach przybrzeżnych, przemysłowych i innych o trudnych warunkach środowiskowych.

● Odporność na starzenie oraz wysoką i niską temperaturę: Materiał produktu ma dobre działanie przeciwstarzeniowe, może dostosować się do długotrwałego środowiska użytkowania na zewnątrz i może normalnie pracować w zakresie temperatur od -40 ℃ do 80 ℃, zapewniając stabilną pracę produktu w różnych regionach klimatycznych.

Jednotubowy kompozytowy napowietrzny przewód uziemiający ze światłowodu jest stosowany głównie w liniach napowietrznych 110KV, 220KV, 500KV, 750KV i liniach komunikacyjnych napowietrznych systemów przesyłowych wysokiego napięcia.

Charakterystyka

● Dobra wytrzymałość na rozciąganie

● Mała średnica, niewielka waga, małe dodatkowe obciążenie wieży

● Łatwy w wykonaniu moduł optyczny o odpowiedniej długości światłowodu

Charakterystyka światłowodu

	Osłabienie				Przepustowość łącza		Dyspersja trybu polaryzacji
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Indywidualne włókno	Wartość połączenia projektu (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21 dB/km	—	—	≤0,20 ps/km	≤0,1 ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20 ps/km	≤0,1 ps/km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600 MHz.km	≥1200 MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200 MHz.km	≥600 MHz.km	—	—

Konstrukcje i wydajność

	Klasyfikacja	Tworzywo	Wartość
Budowa	Światłowód	G652D/G655 itp.	2 - 48
	Tuba ochronna	Rura ze stali nierdzewnej	1,5 - 6 mm
	Linia osierocona	Drut AS/drut AA/pręt aluminiowy	1,5 - 6 mm
	Maks. Średnica		18mm
	Maks. Przekrój poprzeczny		200mm2
Charakterystyczny	Według standardów DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Wytrzymałość na rozciąganie (RTS) (kN)		280
	Maks. Wytrzymałość na zgniatanie (N/100 mm)		2200
	Maks. Krótki prąd pojemność (40 ℃-200 ℃) (kA2s)		100
	Min. Promień gięcia (dynamiczny)		20D
	Min. Promień zgięcia (statyczny)		15D
Wydajność środowiska	Instalacja (℃)		-10 do +50
	Transport i eksploatacja (℃)		-40 do +65

Uwaga: D to średnica kabla.

Konkretny typ i dane techniczne

NIE.	Dane techniczne
NIE.	Typ produktu	Typ struktury	Maks. Liczba włókien	Sekcja drutu AS (mm²)	Średnica （mm）	Waga kabla (kg/km)	Oceń wytrzymałość na rozciąganie （kN）	20 ℃ prądu stałego Opór （Ω/km）	Krótkotrwała pojemność prądowa (40-200 ℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3,0/20AS, jednostka optyczna 1/3,0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11,5]	6/3.2/20AS, jednostka optyczna 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3,8/20AS, jednostka optyczna 1/3,8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3,8/40AS, jednostka optyczna 1/3,8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Charakterystyka testów mechanicznych i środowiskowych

Przedmiot	Metoda testowa	Wymagania
Napięcie	IEC 60794-1-2-E1 Obciążenie: zgodnie ze strukturą kabla Długość próbki: nie mniejsza niż 10 m, długość połączenia nie mniejsza niż 100 m Czas trwania: 1min	40% RTS bez dodatkowego naprężenia światłowodu (0,01%), bez dodatkowego tłumienia (0,03 dB). Odkształcenie światłowodu 60% RTS ≤ 0,25%, dodatkowe tłumienie ≤ 0,05 dB (Brak dodatkowego tłumienia po teście).
Zmiażdżyć	IEC 60794-1-2-E3 Obciążenie: zgodnie z powyższą tabelą, trzy punkty. Czas trwania: 10 min	Dodatkowe tłumienie przy 1550nm ≤0,05dB/włókno; Brak uszkodzeń elementów
Penetracja wody	IEC 60794-1-2-F5B Czas: 1 godzina Długość próbki: 0,5 m Wysokość wody: 1 m	Brak wycieków wody.
Cykl temperaturowy	IEC 60794-1-2-F1 Długość próbki: Nie mniej niż 500 m Zakres temperatur: -40 ℃ do +65 ℃ Cykle: 2 Czas przebywania w teście cyklicznych temperatur: 12 godzin	Zmiana współczynnika tłumienia powinna być mniejsza niż 0,1 dB/km przy 1550 nm.
