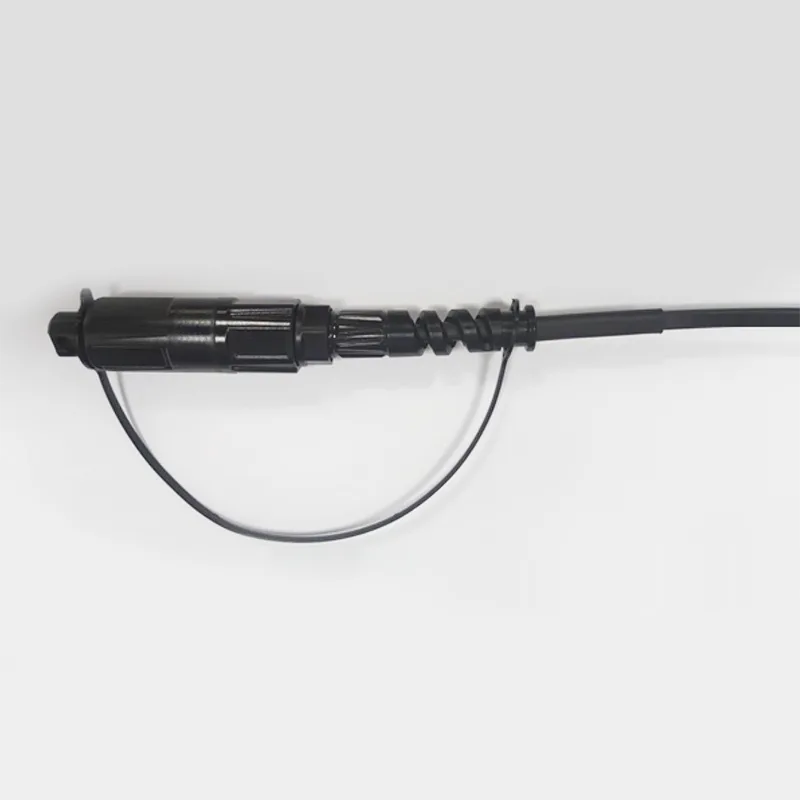

φ5mm Wodoodporny kabel światłowodowy Optitap SC/APC Złącze złącza

Aplikacja:● Systemy FTTX/FTTH● Aplikacje Ethernet● Linki CATV● Optyczny rozkład sygnału● pasywne sieci optyczne (PON)● Aplikacje szkieletowe, poziome i pionowe● Wstępne przedwczesne skrzynki terminalu upuszczone● obszary zewnętrzne; Surowe środowiskoCechy:● Niska utrata wstawienia, wysoka utrata pow......

Wyślij zapytanie

Opis produktu

Aplikacja:

● Systemy FTTX/FTTH

● Aplikacje Ethernet

● Linki CATV

● Optyczny rozkład sygnału

● pasywne sieci optyczne (PON)

● Aplikacje szkieletowe, poziome i pionowe

● Wstępne przedwczesne skrzynki terminalu upuszczone

● obszary zewnętrzne; Surowe środowisko

Cechy:

● Niska utrata wstawienia, wysoka utrata powrotu.

● Dobra w powtarzalności i wymianie.

● 100% wstawienie, utrata powrotu, twarz końcowa i.

● Kontrola zakłóceń.

● Doskonała wytrzymałość mechaniczna.

● Zgodnie z Telcordia GR-326-Core.

● Zapewnia wysoką wydajność i niezawodność w zarządzaniu okablowaniem optycznym.

● Szybka i łatwa instalacja i rekonfiguracja.

● Prosta obsługa, nie ma potrzeby specjalnego narzędzia.

● IP68 Wodoodporny.

Specyfikacja techniczna Patch Card

Konstrukcje	Jednostka	Opisy
Liczba błonnika		Simplex
Długość fali	nm	1310/1550
Utrata wstawiania	db	≤0,50 (typowe: 0,3)
Strata powrotu	db	≥55 (APC)
Kolor kurtki kablowej		Czarny
Kabel zewnętrzny	mm	Φ5,0 (± 0,2)
Tryb światłowodowy		Tryb pojedynczy: G657 A2
Materiał z kurtki kablowej		LSZH (ochrona UV i odporność na ogień)
Waga kabla	Kg/km	28 （ok.
Drukowanie zawartości		Dostosowywanie
Długość	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerancja: ± 0,5 m)
Typ złącza		Wejście: Accord Optitap SC/APC
Typ złącza		Wyjście: Accord Optitap SC/APC
Wodoodporna ocena		IP68
Wytrzymałość na rozciąganie	N	200
Temperatura robocza	℃	-20 ~ +65

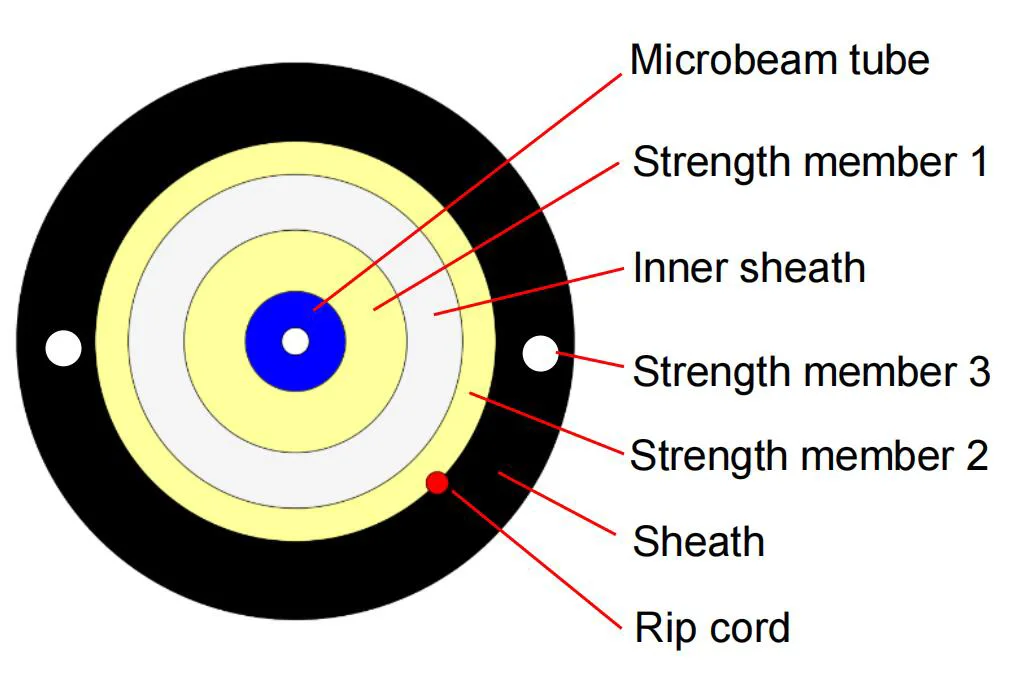

Przekrój kabla

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Rozmiar konstrukcji kabla

Przedmiot	Zawartość	Specyfikacje
Błonnik	Numer	1
	Typ	G.657A2
	Kolor	NIEBIESKI
Mikrobeam	Tworzywo	LSZH
	Kolor	NIEBIESKI
	Średnica (MM)	0,9 ± 0,05
Wewnętrzna pochwa	Średnica (MM)	2,2 ± 0,05
	Grubość (mm)	0,4 ± 0,05
	Kolor	Ivory/White/Beige
	Tworzywo	LSZH
	Member siły 1	Przędza ARAMID 1100D*3
Siły Członek 2	Tworzywo	Przędza aramidów
Siły Członek 2	Ilość	1100D*7
Member siły 3	Tworzywo	Przyklejony FRP
Member siły 3	Średnica (MM)	0,5*2
RIP RORD	Numer	1
RIP RORD	Kolor	Czerwony
Osłona	Tworzywo	LSZH (ochrona UV i odporność na ogień)
	Średnica (MM)	5,0 ± 0,2
	Grubość (mm)	1,1 ± 0,1
	Kolor	Czarny
Waga kabla	Kg/km	28 ± 3

Wydajność kabla światłowodowego

Wszystkie cechy włókna kablowego (włókno gotowego kabla) powinny być przynajmniej zgodnie z zaleceniem ITU-T G.657A2 i będą następujące.

Przedmiot	Specyfikacja
Typ światłowodowy	Pojedynczy tryb
Materiał światłowodowy	Domieszkowana krzemionka
Współczynnik tłumienia @ 1310 nm @ 1383NM @ 1490 nm @ 1550 nm @ 1625 Nm Po utworzeniu kabla @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Długość fali odcięcia kabla	≤ 1260 nm
Długość fali zerowej rozpadu	1300 ~ 1324 nm
Zero-Dyspersyjne nachylenie	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dyspersja chromatyczna @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Średnica pola trybu @ 1310 nm	8.5-9.3um
Błąd koncentryczności rdzenia / odziany	≤ 0,5 jeden
Średnica okładziny	125,0 ± 0,7 jeden
Okładzinę nieokrągłość	≤5%
Średnica powłoki pierwotnej	242 ± 7 jeden
Powłoka pierwotna / powłoka koncentryczności	≤10 µm
Powłoka nieokrągłość	≤0,7%
Tłumienie z utratą zginania kablowego 1 tuł 1 trzpień 7,5 mm 10 zakrętów 1 trzpień 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

Zakres temperatur aplikacji

Zakres temperatur roboczych	: -20 ℃ do +65 ℃
Zakres temperatur przechowywania / transportu	: -20 ℃ do +65 ℃
Zakres temperatur instalacji	: -20 ℃ do +65 ℃

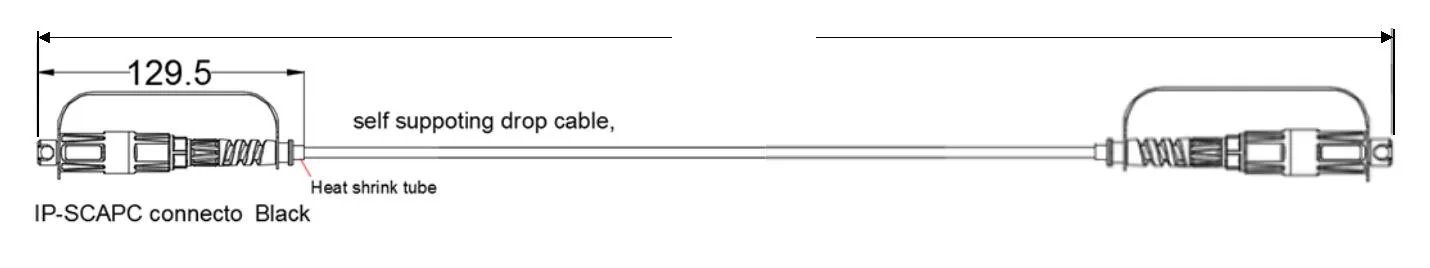

Rysunek wymiarowy

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Pakiet

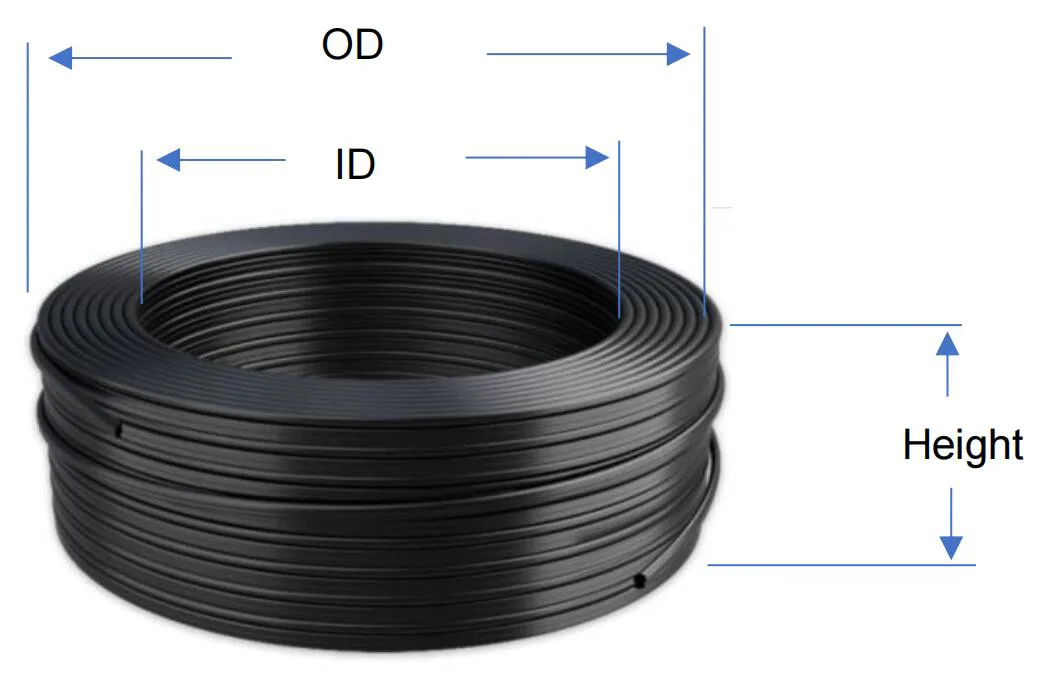

Zwarcie cewki z włókna:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
