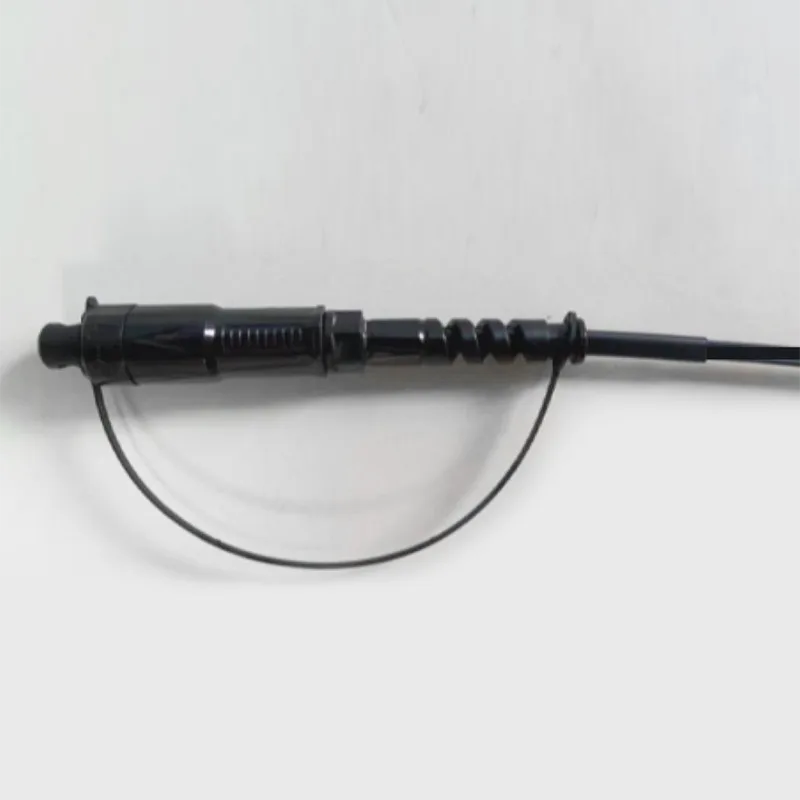

φ5mm Wodoodporne okrągłe kabel mini złącze SC Patch

Aplikacja:● Systemy FTTX/FTTH● Aplikacje Ethernet● Linki CATV● Optyczny rozkład sygnału● pasywne sieci optyczne (PON)● Aplikacje szkieletowe, poziome i pionowe● Wstępne przedwczesne skrzynki terminalu upuszczone● obszary zewnętrzne; Surowe środowiskoCechy:● Niska utrata wstawienia, wysoka utrata pow......

Wyślij zapytanie

Opis produktu

Aplikacja:

● Systemy FTTX/FTTH

● Aplikacje Ethernet

● Linki CATV

● Optyczny rozkład sygnału

● pasywne sieci optyczne (PON)

● Aplikacje szkieletowe, poziome i pionowe

● Wstępne przedwczesne skrzynki terminalu upuszczone

● obszary zewnętrzne; Surowe środowisko

Cechy:

● Niska utrata wstawienia, wysoka utrata powrotu.

● Dobra w powtarzalności i wymianie.

● 100% wstawienie, utrata powrotu, twarz końcowa i.

● Kontrola zakłóceń.

● Doskonała wytrzymałość mechaniczna.

● Zgodnie z Telcordia GR-326-Core.

● Zapewnia wysoką wydajność i niezawodność w zarządzaniu okablowaniem optycznym.

● Szybka i łatwa instalacja i rekonfiguracja.

● Prosta obsługa, nie ma potrzeby specjalnego narzędzia.

● IP68 Wodoodporny.

1. Specyfikacja techniczna Patch Card

Konstrukcje	Jednostka	Opisy
Liczba błonnika		Simplex
Długość fali	nm	1310/1550
Utrata wstawiania	db	≤0,30
Strata powrotu	db	≥60
Typ połączenia		SC/APC
Okucie		Ceramiczny
Cykle połączenia		500
Kolor kurtki kablowej		Czarny
Kabel zewnętrzny	mm	5,0 ± 0,2
Tryb światłowodowy		Tryb pojedynczy: G657A2
Materiał z kurtki kablowej		Pe
Waga kabla	Kg/km	35 （ok.
Drukowanie zawartości		Dostosowywanie
Długość	m	60、100、150、200 lub konfigurowalne (Tolerancja: ± 0,5 m)
Typ złącza		Wejście ： Accord H optyczne SC/APC
Typ złącza		Wyjście ： Accord H Optic SC/APC
Trakcja (osiowy pomiędzy kabel i złącze)	N	200
Wodoodporna ocena		IP68
Temperatura robocza	℃	-40 ° C ~ +70 ℃
Temperatura przechowywania	℃	-40 ° C ~ +70 ℃

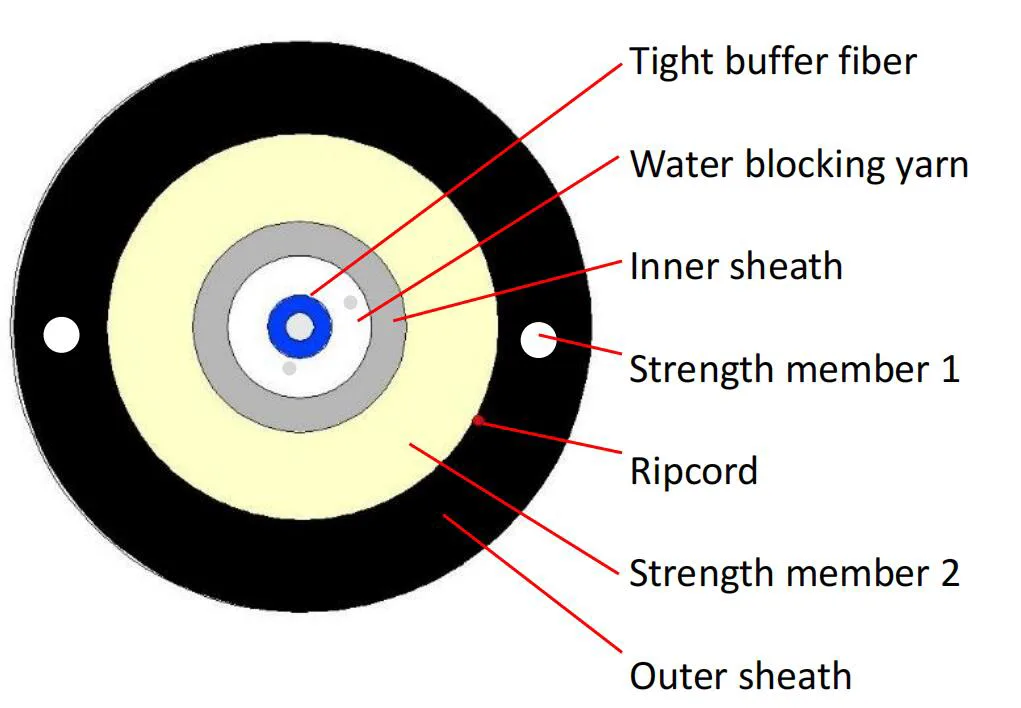

2. Przekrój kabla

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Rozmiar konstrukcji kabla

Przedmiot	Zawartość	Specyfikacje
Ścisły błonnik buforowy	Numer	1
	Typ	G.657A2
	Kolor	Biały
	Tworzywo	LSZH
	Średnica (MM)	0,90 ± 0,05
Wewnętrzna pochwa	Średnica (MM)	2,0 ± 0,2
	Grubość (mm)	0,25 ± 0,1
	Kolor	Niebieski
	Tworzywo	PBT
Member siły 1	Tworzywo	FRP
	Ilość	0,5*2
Siły Członek 2	Tworzywo	Przędza aramidowa + szklana przędza blokująca wodę
Osłona	Tworzywo	Pe
	Średnica (MM)	5,0 ± 0,2
	Grubość (mm)	1,3 ± 0,1
	Kolor	Czarny
Weigth kablowy	Kg/km	35 ± 3
Napięcie	N	500 (długoterminowy)
		800 (krótkoterminowy)
Zmiażdżyć	N/10 cm	500 (długoterminowy)
		800 (krótkoterminowy)
Min. Promień zakrętu	mm	10xD (statyczny)
		20xD (dynamiczny)
Zakres temperatur roboczych:		-40 ℃ do +70 ℃
Zakres temperatury przechowywania / transportu:		-40 ℃ do +70 ℃
Zakres temperatury instalacji:		-10 ℃ do +50 ℃

4. Materiał kablowy

4.1 Włókno optyczne

Wszystkie cechy włókna kablowego (włókno gotowego kabla) powinny być przynajmniej zgodnie z zaleceniem ITU-T G.657A2 i będą następujące.

Przedmiot	Specyfikacja
Typ światłowodowy	Pojedynczy tryb
Materiał światłowodowy	Domieszkowana krzemionka
Współczynnik tłumienia @ 1310 nm @ 1383NM @ 1490 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625 Nm Po utworzeniu kabla @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Długość fali odcięcia kabla	≤ 1260 nm
Długość fali zerowej rozpadu	1300 ~ 1324 nm
Zero-Dyspersyjne nachylenie	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dyspersja chromatyczna @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Średnica pola trybu @ 1310 nm	8.5-9.3um
Błąd koncentryczności rdzenia / odziany	≤ 0,5 jeden
Średnica okładziny	125,0 ± 0,7 jeden
Okładzinę nieokrągłość	≤5%
Średnica powłoki pierwotnej	242 ± 7 jeden
Powłoka pierwotna / powłoka koncentryczności	≤10 µm
Powłoka nieokrągłość	≤0,7%
Tłumienie z utratą zginania kablowego 1 tuł 1 trzpień 7,5 mm 10 zakrętów 1 trzpień 15 mm	1550 nm ≤ δ 0,10 dB/km 1550 nm ≤ δ 0,03 dB/km

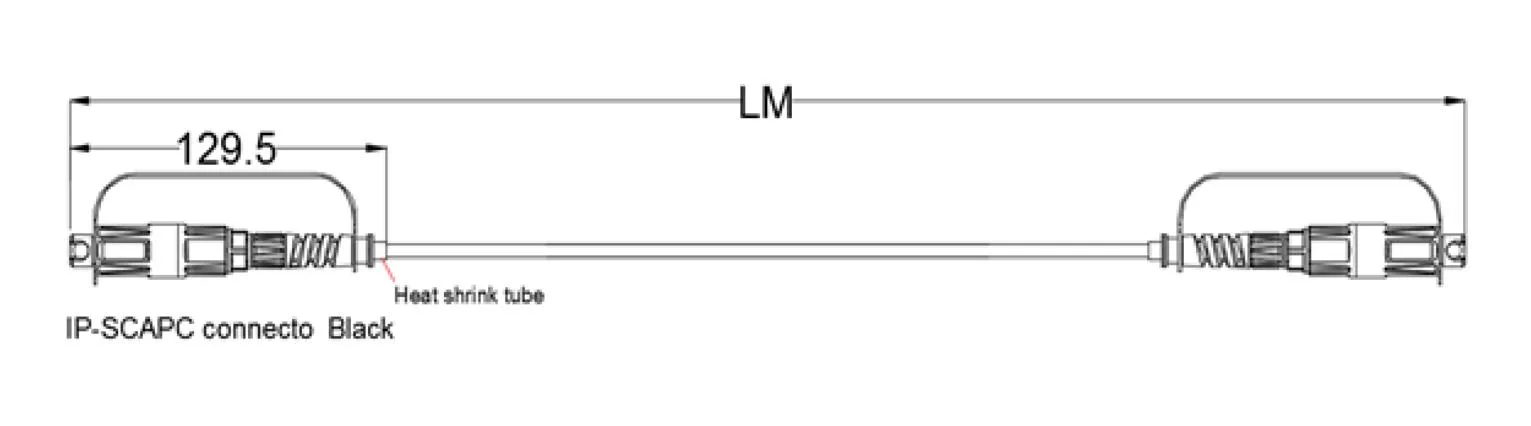

5. Patch przewód wymiarowy rysunek

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Pakiet

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Wymagania dotyczące pakowania

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
