Wstępnie podłączone światłowodowe skrzynka dystrybucji kabli optycznej GFS-8SX

1. Ogólne

1.1 Opis

Wstępnie podłączone optyczne pole dystrybucji jako najbardziej zaawansowany sprzęt węzłów dystrybucji sieci FTTX, zapewnia szybkie i niezawodne połączenie, dobrą ochronę i zarządzanie siecią FTTX.

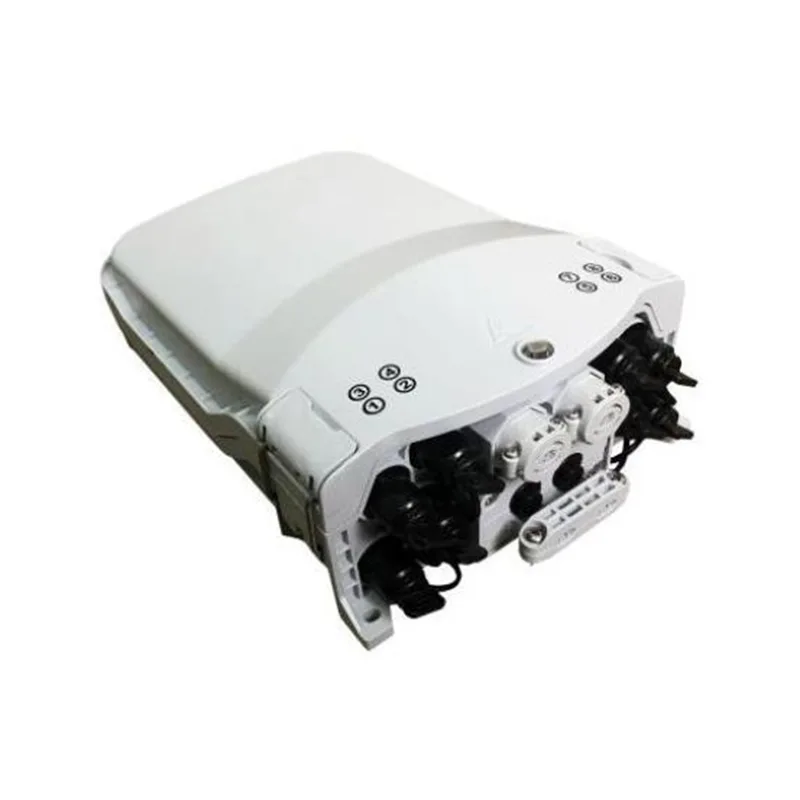

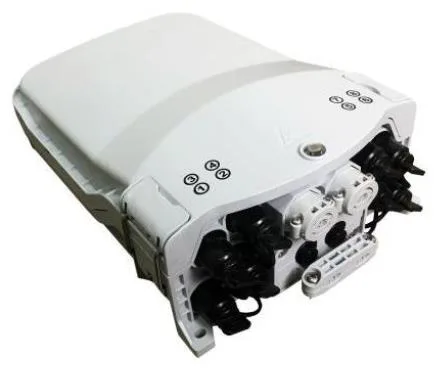

Wygląd GFS-8SX

1.2 Standardy są zgodne

Oferowana produkcja jest zaprojektowana, wyprodukowana i testowana zgodnie ze standardami w następujący sposób:

1.3 Zastosowania Środowisko

2. Charakterystyka

1. Zaawansowana konstrukcja, łatwa eksploatacja i rozsądne routing.

2. Materiał: PC+ABS.

3. Dowód wilgoci, wodoodporny, odporny na kurz, przeciwstarzenianie.

4. Poziom ochrony do IP65.

5. 1 Wprowadzenie do kabla optycznego, 2 wpisy optycznego gałęzi i 8 wstępnie połączonych adapterów.

6. Dostępne są różne rodzaje tac z splikami.

7. Metoda instalacji: montowany na słupie, montowany w powietrzu, montowany na ścianie.

8. Może być wyposażony w zasobnik do przechowywania kabla z kroplami, aby spełnić okrągły kabel 50 metrów 5 mm.

3. Specyfikacje

3.1 Specyfikacje mechaniczne

4. Konfiguracja

Główne parametry optyczne

Parametry optyczne pokazane w powyższej tabeli są wartościami domyślnymi i można je dostosować zgodnie z wymaganiami.

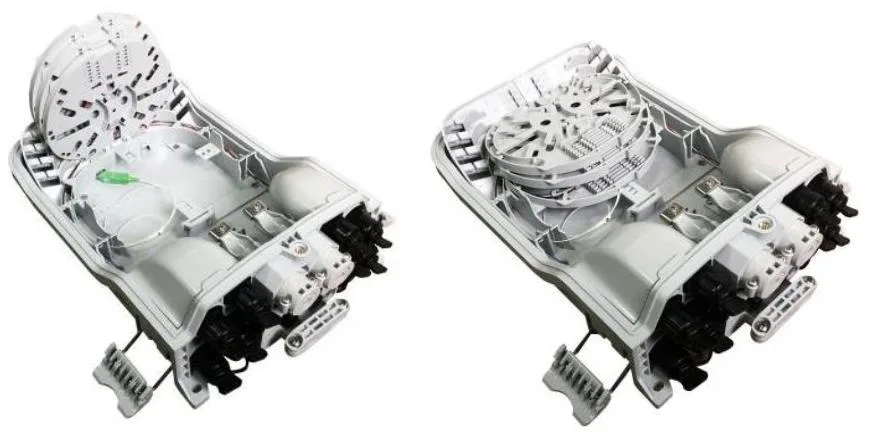

5. Zdjęcie produktu

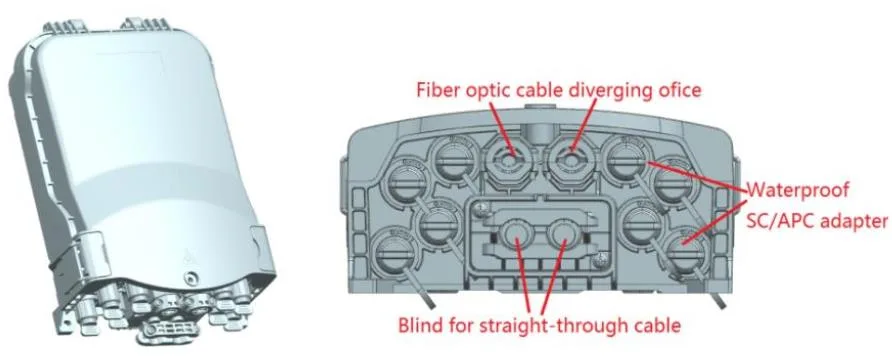

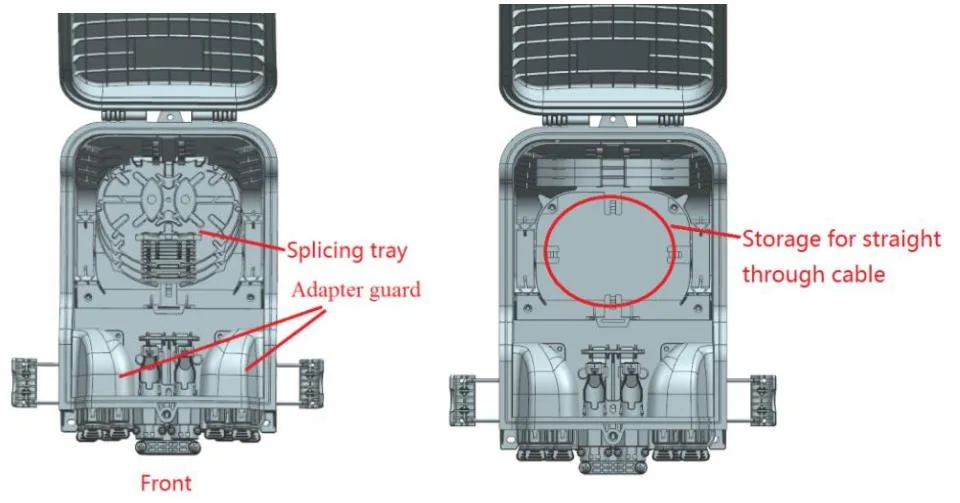

5.1 Drogi kablowe:

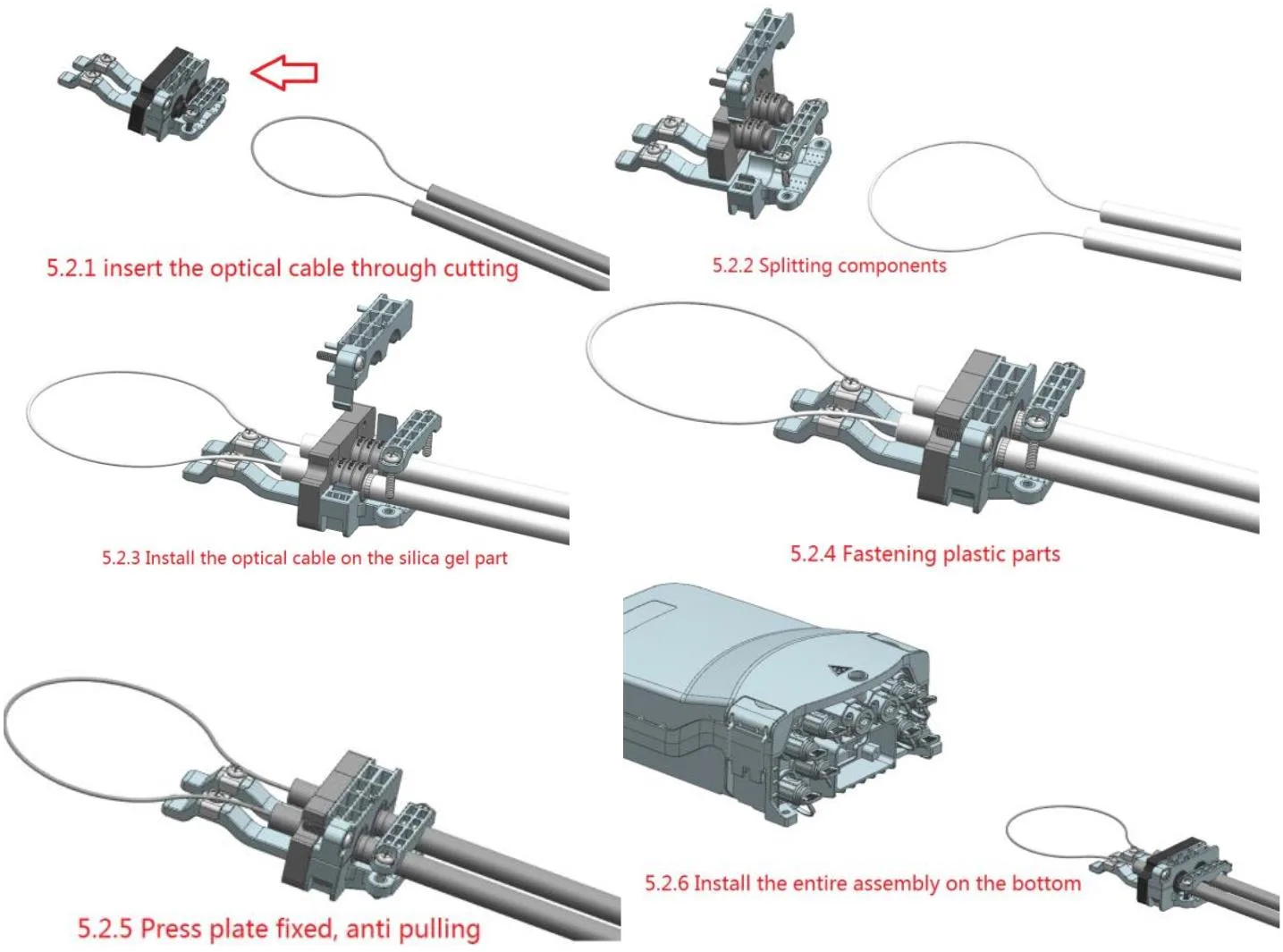

5.2 Konfiguracja

Szybka instalacja, mocowanie i uszczelnienie prostego kabla optycznego za pomocą szybkiej wtyczki.

5.3 BŁĘDZIE KABLEJ WŁOSKIE

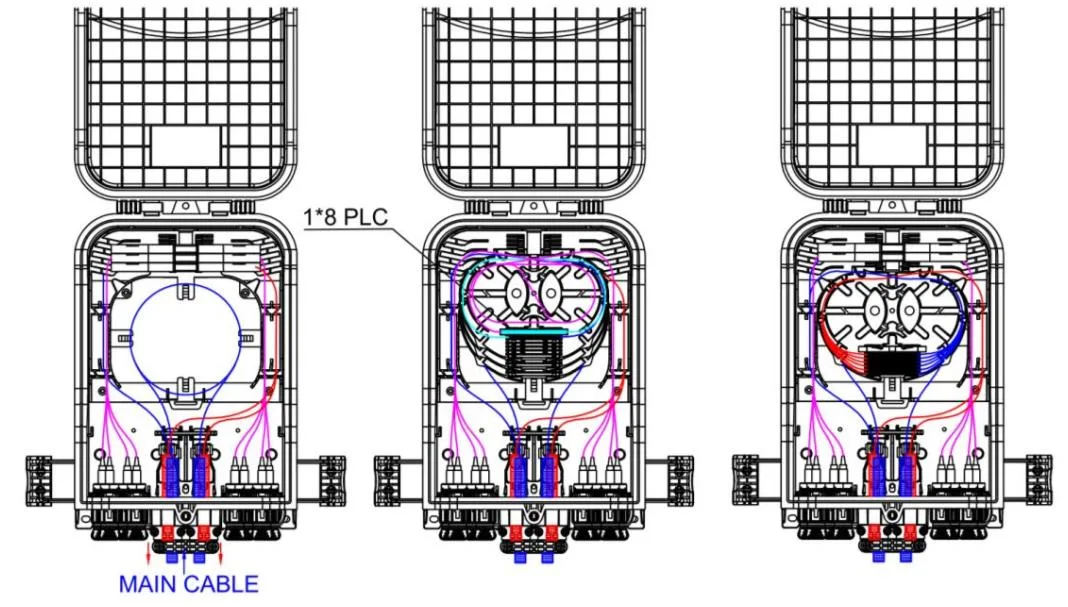

5.4 Drogi kablowe produktu

GFS-8SX Schemat routingu

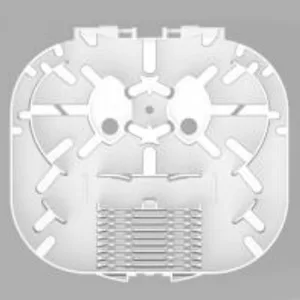

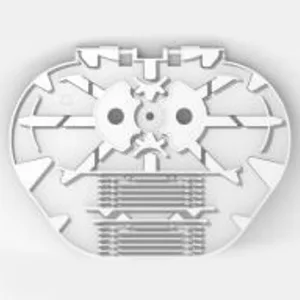

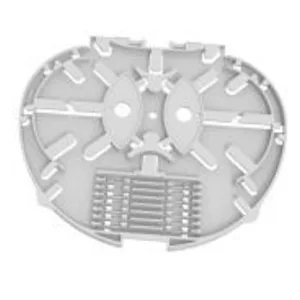

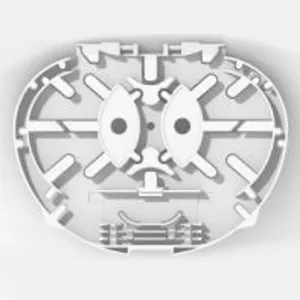

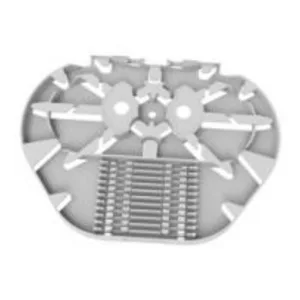

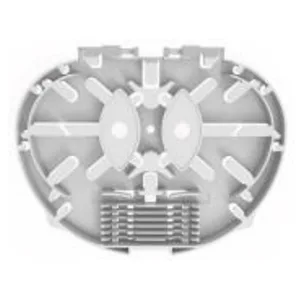

5.5 Taca splicingowa

Przedmiot	Taca splicing a	Taca splicingowa b	Tray rozdzielający A-1
Wymiary (h* W*d, mm)	134*104*8	134*104*4	134*104*8
Waga netto (kg)	0.021	0.015	0.021
Zdjęcie
Kolor	RAL7035	RAL7035	RAL7035
Tworzywo	PC+ABS	PC+ABS	PC+ABS
Pojemność splicingu tacki (rdzenie)	12 (2 warstwy kurczliwego rękawa ochronnego ciepła)	8 (1 warstwa kurczowego rękawa ochronnego ciepła)	6 (2 warstwy kurczliwej cieplnej rękawy ochronnej)
Pojemność rozdzielacza tacy (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm włókno, 60x7x4 mm)	/	1 (PLC 1x16, 0,9 mm, 60x12x4mm)
Maksimum (komputery)	4	8	4
Domyślne (komputery)	1	/	/

Notatka:

1. Powyższe tace można mieszać zgodnie z wymaganiami.

2. Reguły konfiguracji: 1a = 2b = 2c = 1d = 1e

3. Rodzaje dysków światłowodowych stale rosną

Przedmiot	Taca splicingowa c	Taca splicing d	Taca splicing e	Taca splicingowa E-1
Wymiary (h* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Waga netto (kg)	0.018	0.024	0.033	0.033
Zdjęcie
Kolor	RAL7035	RAL7035	RAL7035	RAL7035
Tworzywo	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Pojemność splicingu tacki (rdzenie)	12 (1 warstwa kurczowego rękawu ochronnego ciepła)	24 (2 warstwy kurczącego się ciepła rękawa ochronnego)	24 (2 warstwy kurczącego się ciepła rękawa ochronnego)	18 (2 warstwy kurczącego się ciepła rękawa ochronnego)
Pojemność rozdzielacza tacy (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm włókno, 60x7x4 mm)	1 (PLC 1x16, 0,9 mm, 60x12x4mm)
Maksimum (komputery)	8	4	4	4
Domyślne (komputery)	2	/	/	/

Notatka:

1. Powyższe tace można mieszać zgodnie z wymaganiami.

3. Reguły konfiguracji: 1a = 2b = 2c = 1d = 1e

3. Rodzaje dysków światłowodowych stale rosną

5.6 Akcesoria

NIE.	Nazwa części	Zdjęcie odniesienia	Jednostka	Ilość	Uwaga
1	Użytkownicy	/	PC	1	W
2	Raport testu splittera	/	PC	1	W

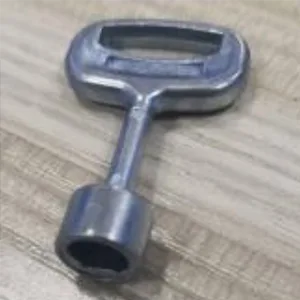

3	Klawisz		PC	1	Typ „D”

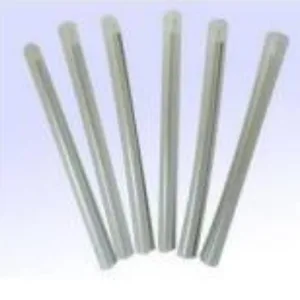

4	Shoothal-Shinking Rleeve		PC	8	L = 45 mm

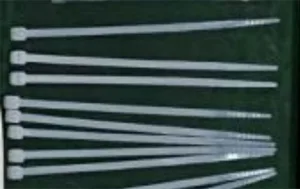

5	Nylonowy krawat kablowy		PC	10	3x100 mm

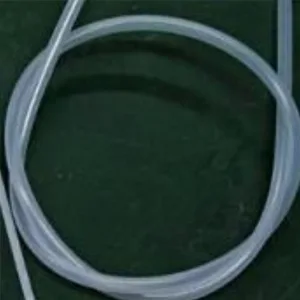

6	Gołe błonnikowe rurkę ochrony		PC	1	OD4 mm x 50 cm

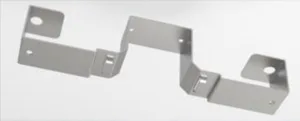

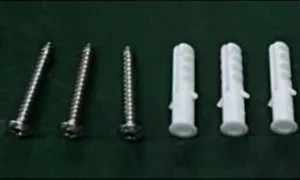

7	Zestaw montowany na ścianie		ustawić	1	Opcjonalnie jako żądanie klienta. (Rozszerzona plastikowa wtyczka φ7,5x40 mm, samozapijane śruby Phillips M5x40mm.)

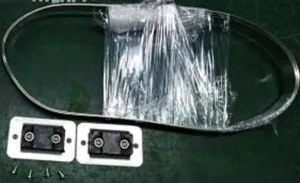

8	Zestaw montowany na słupie		ustawić	10	Opcjonalnie jako żądanie klienta

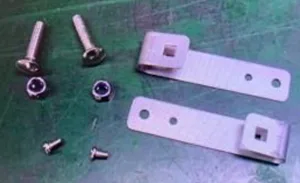

9	Zestaw montowany w powietrzu		ustawić	10	Opcjonalnie jako żądanie klienta
10	Zrzuć tacę do przechowywania kabla		ustawić	10	Opcjonalnie jako żądanie klienta

6. Charakterystyka środowiska

Ten produkt jest zgodny z dyrektywą ochrony środowiska ROHS, a zawartość ołowiu, kadmu, rtęci, chromu sześciowartego, polibromowanego bifenylu (PBB) i polibrominowanego eteru difenylowego (PBDE) nie przekracza granicy.

7. Instalacja

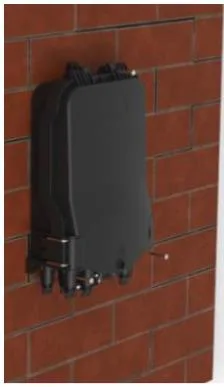

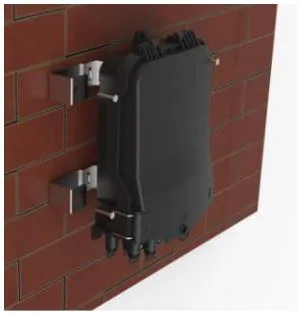

7.1. Instalacja montowana na ścianie

Wywierć 3 otwory w ścianie zgodnie z wymiarem w tabeli 2, umieść wtyczkę rozszerzającą φ7.5*40, umieść pudełko, aby dopasować otwory i użyj śrub do przymocowania.

Instalacja montowana na ścianie

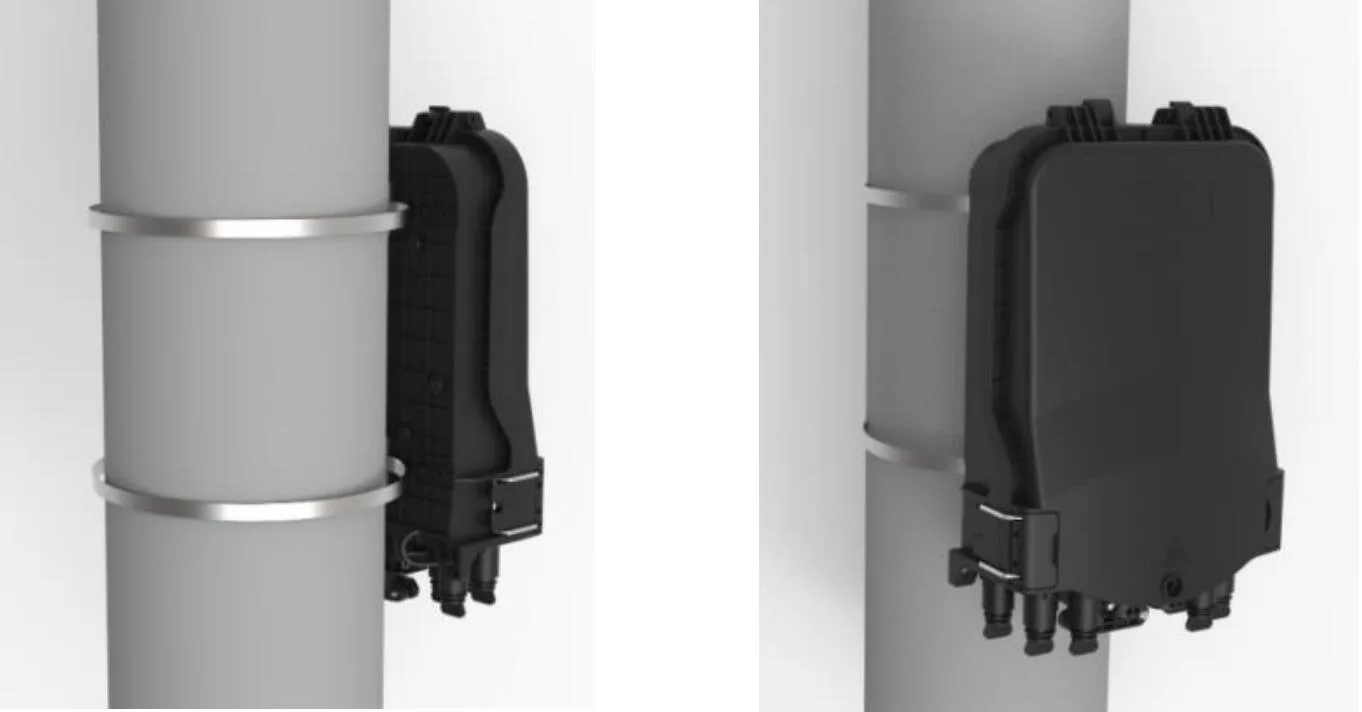

7.2. Instalacja montowana na słupie

Przekaż pierścień obręczy przez gniazdo tylnej płyty i napraw go na słupie telekomunikacyjnej

Instalacja montowana na biegunie

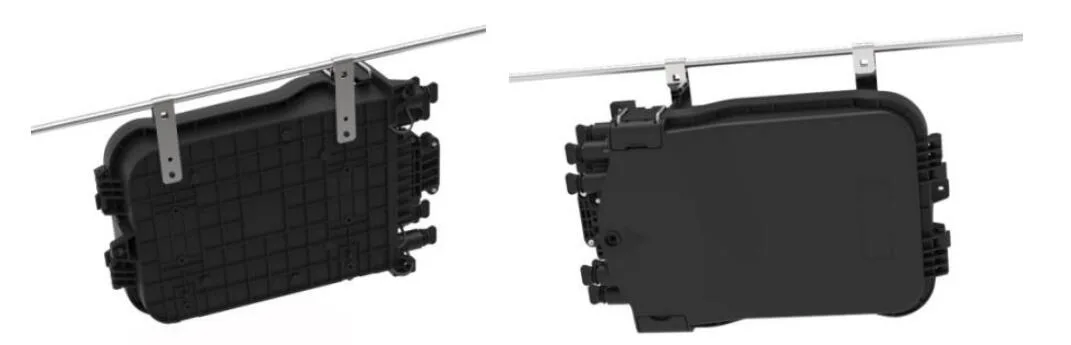

7.3 Struktura napowietrzna

Zawiązaj dwa zainstalowane na podwoziu napowietrznego zawieszonego na drucie, a następnie przykręcone, zapobiegaj odpadaniu obudowy.

Struktura narzutowa

7.4 Instalacja montowana na ścianie (z tacą do przechowywania kabla z upuszczeniem)

Wywierć 4 otwory w ścianie zgodnie z wymiarem otworu mocującego tacy do przechowywania kabla, umieść wtyczkę rozszerzającą φ 7,5 * 40, umieść pudełko, aby dopasować otwory i przymocuj śrubami.

Instalacja montowana na ścianie (z tacą do przechowywania kabla z upuszczeniem)

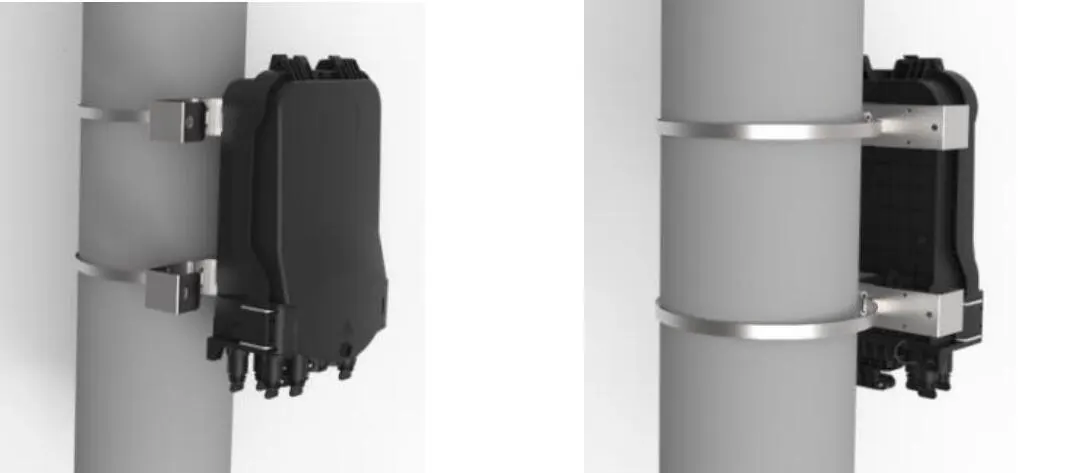

7.5 Instalacja montowana na słupie (z tacą do przechowywania kablowego)

Przekaż pasek ze stali nierdzewnej przez gniazdo tacki do przechowywania kabla i napraw go na słupie za pomocą klamry.

Instalacja montowana na słupach (z tacą do przechowywania kablowego)

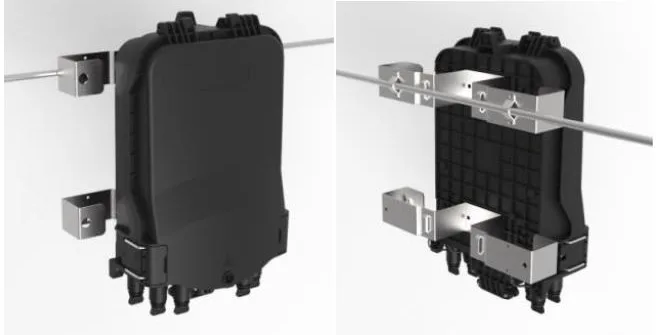

7.6 Instalacja montowana w powietrzu (z tacą do przechowywania kabla z upuszczeniem)

Użyj małej metalowej płyty, aby naprawić skrzynkę dystrybucyjną do posłańca.

Instalacja montowana w powietrzu (z tacą do przechowywania kabla z upuszczeniem)

8. Działanie złącza

8.1 Podłączony adapter - A （E）

⚫ Obróć część strzałki złącza światłowodowego przeciwnie do ruchu wskazówek zegara i wyjmij zakręt.

⚫ Część strzałki złącza światłowodów jest powyżej, wstaw złącze światłowodowe do gniazda, a następnie obróć strzałkę Część zgodnie z ruchem wskazówek zegara.

8.2 Podłączony adapter - B （XL）

⚫ Włóż złącze światłowodowe SC podłączanie luźnych części, a następnie podłącz go do adaptera;

⚫ Zainstaluj XL wstępnie podłączony osłona adaptera na adapterze z plastikowym kluczem;

⚫ Włóż wtyczkę sprężyny Snap do osłony;

⚫ Zacisk kabla powinien być zainstalowany, a linia powinna być blisko wtyczki;

⚫ PRZEPUDUJ STREKTOWEGO CAŁKA KABLEGO CAŁOŚCI

8.3 Podłączony adapter - C

⚫ Wciśnij pierścień ślizgowy na wstępnie uformowanej wtyczce światłowodu w kierunku strzałki, aby usunąć zakrętkę; Naciśnij przycisk, aby wyciągnąć nasadkę na adapter w kierunku strzałki.

⚫ Uzyskaj korpus wstępnie uformowanej wtyczki do klamry adaptera, aż do jej przymocowania. Podłącz dwa osłony pyłu w ten sam sposób.

⚫ Zainstalowana prefabrykowana wtyczka popycha pierścień przesuwany, aby zwolnić klamrę, a następnie pociągnij główny korpus do tyłu, aby ją rozdzielić.

8.4 Podłączony adapter - D

⚫ Odwróć wstępnie podłączoną wtyczkę przeciw zgodnie z ruchem wskazówek zegara i otwórz wstępnie podłączoną pokrywę wtyczki i kurzu w kierunku strzałki.

⚫ Podłącz wstępnie podłączoną wtyczkę D i adapter wstępnie podłączony D w kierunku strzałki i obróć wtyczkę zgodnie z ruchem wskazówek zegara, aby ją naprawić.

8.5 Podłączony adapter - E (a)

⚫ Obróć wstępnie podłączoną wtyczkę przeciw zgodnie z ruchem wskazówek zegara i otwórz wstępnie podłączoną pokrywę wtyczki i kurzu w kierunku strzałki

⚫ Podłącz wstępnie podłączoną wtyczkę E i adapter wstępnie podłączony E w kierunku strzałki i obróć wtyczkę zgodnie z ruchem wskazówek zegara, aby ją naprawić.

8.6 Podłączony adapter -f

⚫ Włóż złącze światłowodowe SC podłączanie luźnych części, a następnie podłącz go do adaptera;

⚫ Zainstaluj XL wstępnie podłączony osłona adaptera na adapterze z plastikowym kluczem;

⚫ Włóż wtyczkę sprężyny Snap do osłony;

⚫ Zacisk kabla powinien być zainstalowany, a linia powinna być blisko wtyczki;

⚫ PRZEWODNIJ SKŁADNEGO KABLEGO CALP SIEDNIKA na pochwie zgodnie z ruchem wskazówek zegara.

8.7 Podłączony adapter - G

9. Pakiet
