Zewnętrzny kabel światłowodowy

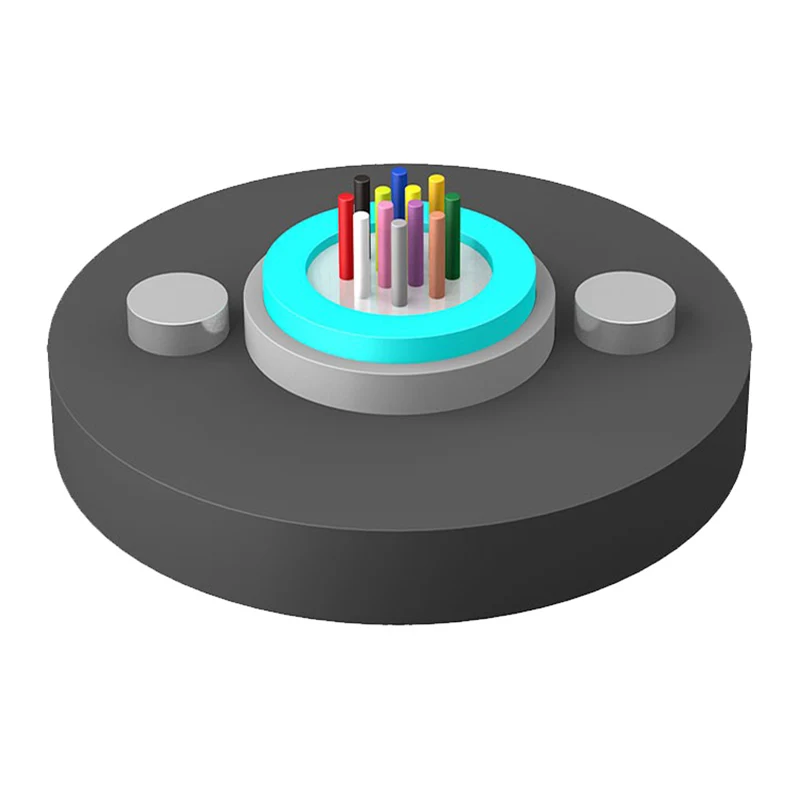

Konstrukcja jednotubowego, niemetalowego, nieopancerzonego kabla światłowodowego GYFXY polega na umieszczeniu światłowodu o średnicy 250 μm w luźnej rurze wykonanej z materiału o wysokim module sprężystości, a luźna rura jest wypełniona wodoodporną mieszanką. Do luźnej rurki dodawany jest materiał blokujący wodę, aby zapewnić działanie blokujące wodę w kablu optycznym. Dwa równoległe tworzywa sztuczne wzmocnione włóknem szklanym (FRP) są umieszczone po obu stronach, a następnie wytłaczane w osłonę polietylenową w celu utworzenia kabla.

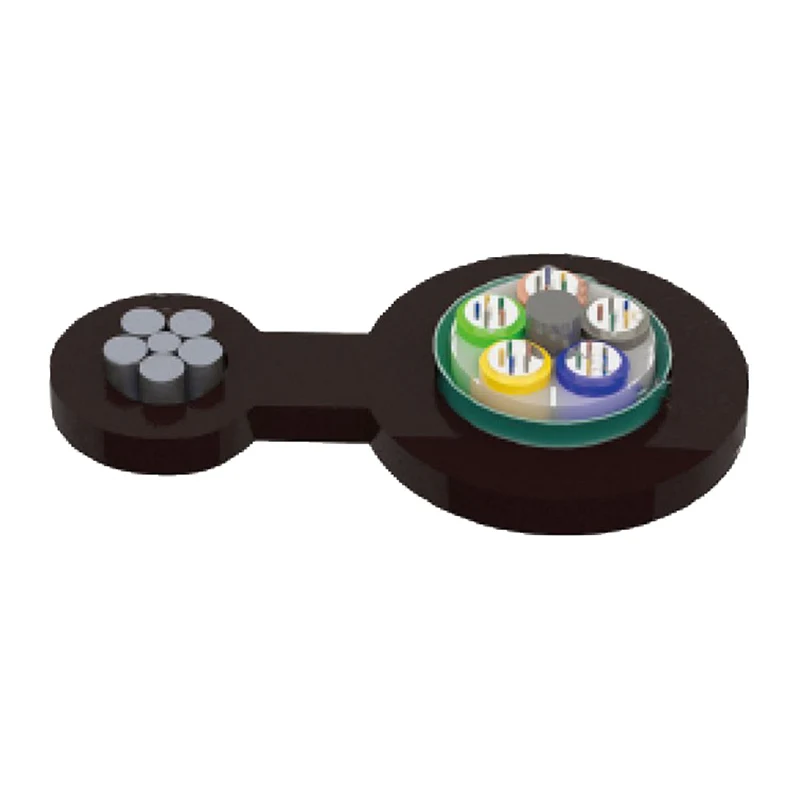

Struktura kabla światłowodowego na rysunku 8 polega na umieszczeniu światłowodu o średnicy 250 μm w luźnej tubie wykonanej z materiału o wysokim module, a luźna tuba jest wypełniona wodoodporną masą. Środek kabla stanowi metalowy rdzeń wzmacniający, a luźna tuba (i lina wypełniająca) są owinięte wokół centralnego rdzenia wzmacniającego, tworząc zwarty okrągły rdzeń kabla. Rdzeń kabla jest owinięty wzdłużnie warstwą taśmy aluminiowej powlekanej tworzywem sztucznym (APL) i zintegrowany ze splotami drutu stalowego w osłonie polietylenowej w kształcie 8.

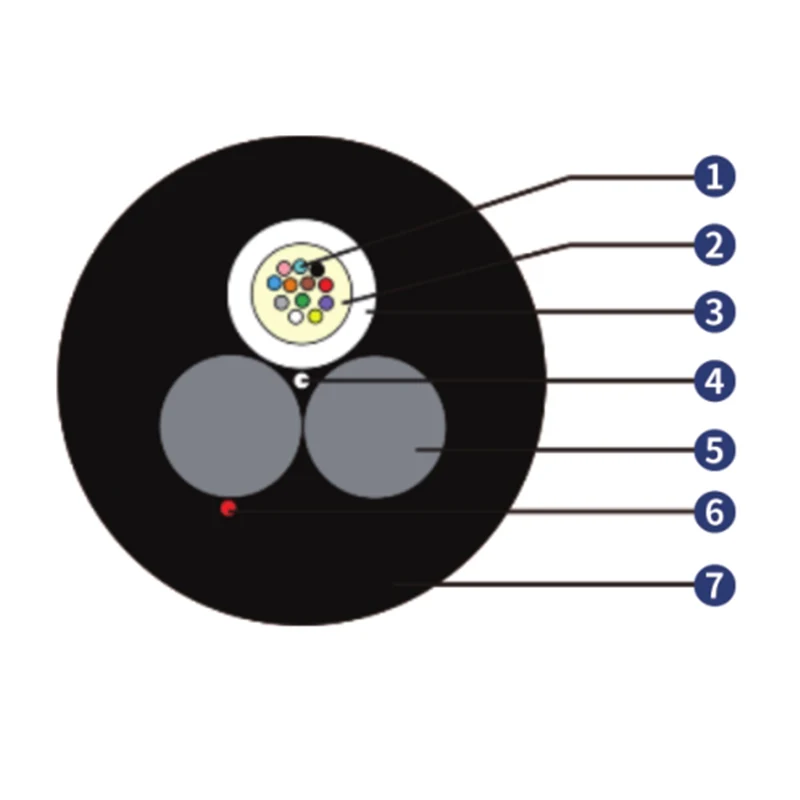

Kabel światłowodowy ASU firmy Orientalfiber to wysokowydajne rozwiązanie zaprojektowane z myślą o niezawodnej transmisji danych. Producent i dostawca Jiangsu Xuben Photoelectric Technology Co., Ltd, dostarcza ten kabel w ramach kompleksowej oferty sieci światłowodowych. Kabel światłowodowy ASU został zaprojektowany z wykorzystaniem zaawansowanej technologii luźnej tuby i skręcania SZ, zapewniając wytrzymałość mechaniczną, wodoodporność i stabilne parametry optyczne w szerokim zakresie zastosowań telekomunikacyjnych i przemysłowych.

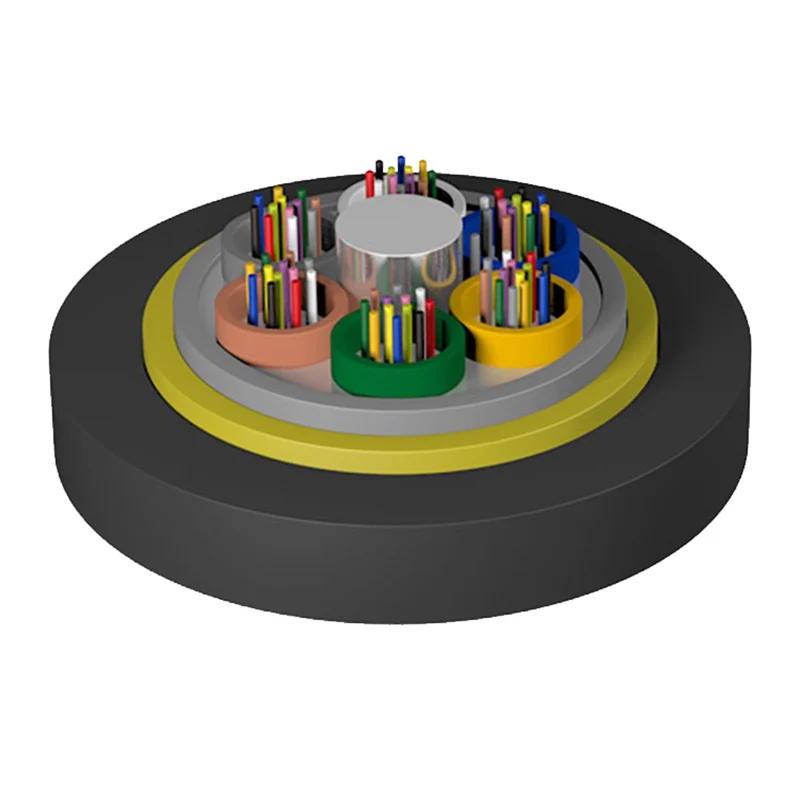

Wszystkie dielektryczne, samonośne napowietrzne kable światłowodowe ADSS mają strukturę splotu luźnej tuby, a światłowód o średnicy 250 μm jest osłonięty w luźnej tubie wykonanej z materiału o wysokim module sprężystości, a luźna tuba jest wypełniona wodoodporną mieszanką. Luźna rurka (i lina wypełniająca) są owinięte wokół niemetalowego rdzenia wzmacniającego (FRP), tworząc zwarty rdzeń kabla, a szczelina rdzenia kabla jest wypełniona smarem blokującym wodę. Rdzeń kabla jest wytłaczany z wewnętrzną powłoką z polietylenu (PE), następnie pokryty aramidem w celu wzmocnienia, a na koniec wytłaczany z zewnętrzną powłoką z polietylenu (PE) lub zewnętrzną powłoką z systemem śledzenia elektrycznego (AT).

Ten jednorurowy, niemetalowy mikrokabel nadmuchujący powietrze jest przeznaczony do wdrażania światłowodów o dużej gęstości w nowoczesnych sieciach komunikacyjnych. Jako rozwiązanie dla chińskiego producenta i dostawcy, produkt ten charakteryzuje się zwartą jednorurową konstrukcją połączoną z niemetalowym wzmocnieniem, dzięki czemu nadaje się do montażu nadmuchowego. Projekt skupia się na stabilnej wydajności, łatwym wdrożeniu i długoterminowej niezawodności w zastosowaniach szkieletowych, sieci dostępowych i FTTH.

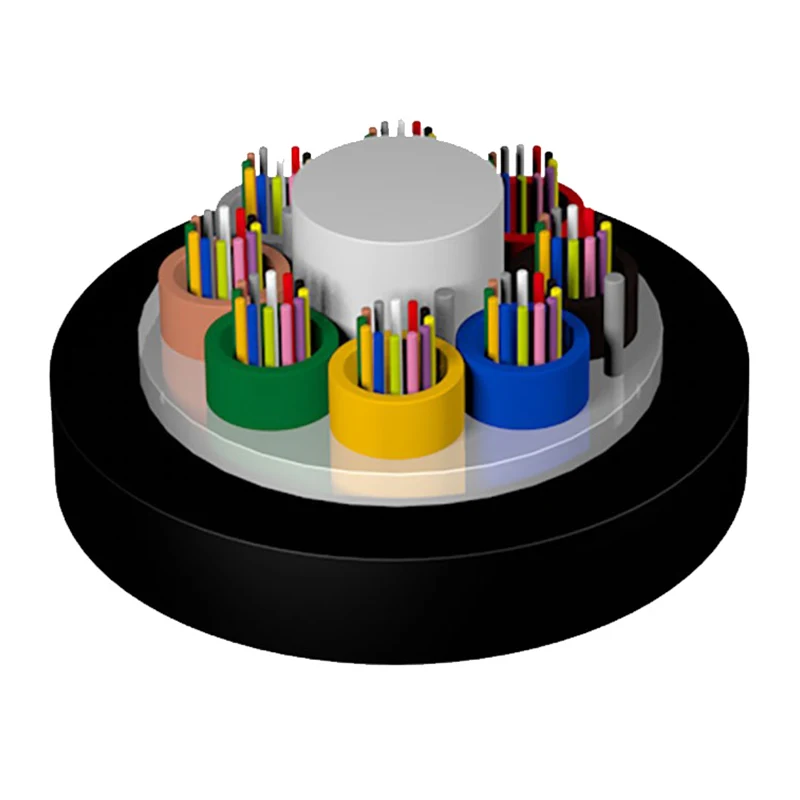

Skręcony, niemetalowy mikrokabel do wdmuchiwania powietrza z fabryki Orientalfiber wykonany jest ze światłowodu jednomodowego lub wielomodowego o średnicy 250 μm, umieszczonego w luźnej tubie wykonanej z materiału o wysokim module sprężystości, a tuba jest wypełniona nietoksycznymi i nieszkodliwymi wodoodpornymi związkami. Środek rdzenia kabla stanowi niemetalowy rdzeń wzmacniający (FRP), a luźna rurka (lub lina wypełniająca) jest owinięta wokół centralnego rdzenia wzmacniającego, tworząc zwarty okrągły rdzeń kabla. Do rdzenia wzmacniającego dodaje się warstwę przędzy blokującej wodę, a następnie wytłacza się czarną lub kolorową osłonę z polietylenu o dużej gęstości (HDPE) w celu uformowania kabla.
