Unitubowy, niemetalowy, nieopancerzony kabel światłowodowy

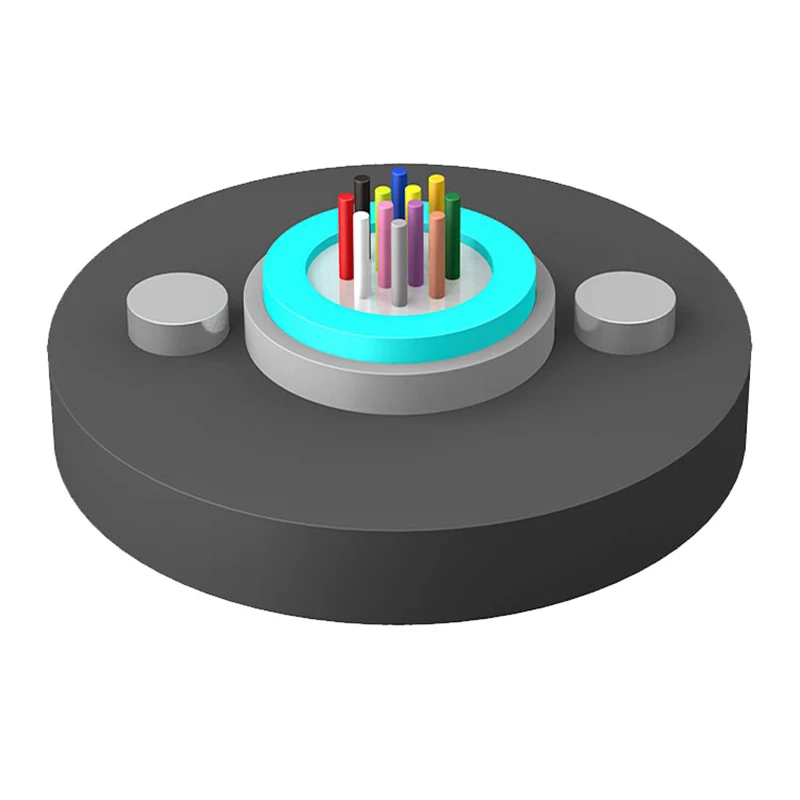

Konstrukcja jednotubowego, niemetalowego, nieopancerzonego kabla światłowodowego GYFXY polega na umieszczeniu światłowodu o średnicy 250 μm w luźnej rurze wykonanej z materiału o wysokim module sprężystości, a luźna rura jest wypełniona wodoodporną mieszanką. Do luźnej rurki dodawany jest materiał blokujący wodę, aby zapewnić działanie blokujące wodę w kablu optycznym. Dwa równoległe tworzywa sztuczne wzmocnione włóknem szklanym (FRP) są umieszczone po obu stronach, a następnie wytłaczane w osłonę polietylenową w celu utworzenia kabla.

Wyślij zapytanie

Opis produktu

Podstawowa architektura jednotubowego, niemetalowego, nieopancerzonego kabla światłowodowego (GYFXY) wykorzystuje centralną konstrukcję luźnej tuby. W tej rurze o wysokim module sprężystości włókna optyczne o średnicy 250 μm są chronione specjalną wodoodporną mieszanką. Aby zachować integralność strukturalną bez użycia metalu, po przeciwnych stronach rury umieszczono dwa równoległe tworzywa sztuczne wzmocnione włóknem szklanym (FRP). Konfiguracja ta jest następnie zamykana w wytrzymałej osłonie z polietylenu (PE), zapewniającej równowagę pomiędzy elastycznością i wytrzymałością na rozciąganie.

Podstawowe specyfikacje i skład materiału

Światłowód: Standardowe włókna 250 μm umieszczone w ochronnej luźnej tubie.
Elementy wzmacniające: Podwójne równoległe FRP (niemetalowe) zapewniające odporność na zakłócenia elektromagnetyczne (EMI).
Blokowanie wody: Zintegrowane materiały blokujące wodę i mieszanka do wypełniania rur, aby zapobiec wnikaniu wilgoci.
Ochrona zewnętrzna: Odporna na promieniowanie UV powłoka PE, odpowiednia do różnorodnych warunków środowiskowych.
Zgodność: Pełna zgodność ze standardami telekomunikacyjnymi YD/T 769.

Korzyści operacyjne dla infrastruktury sieciowej

1. Niemetalowa konstrukcja zapewniająca transmisję bez zakłóceń

Ponieważ niemetalowy, nieopancerzony kabel światłowodowy typu Uni-tube wykorzystuje FRP zamiast stali, jest on całkowicie dielektryczny. Jest to krytyczny punkt wartości w przypadku projektów inżynieryjnych w pobliżu linii energetycznych lub w regionach narażonych na wyładowania atmosferyczne, ponieważ eliminuje ryzyko wystąpienia prądu indukowanego.

2. Usprawniona instalacja i obsługa

Mała średnica i zmniejszona waga kabla Orientalfiber GYFXY pozwalają na większe długości dostaw i łatwiejsze przeciąganie przez wąskie kanały. Zmniejsza to liczbę niezbędnych spawów, obniżając zarówno koszty pracy, jak i tłumienie sygnału.

3. Odporność na środowisko

Powłoka PE i odporne na hydrolizę materiały luźnych rurek zapewniają, że niemetalowy, nieopancerzony kabel światłowodowy Uni-tube pozostaje funkcjonalny w zmiennych temperaturach i narażeniu na promieniowanie UV. Wewnętrzna maść zapewnia wtórny bufor, chroniąc włókna przed stresem fizycznym i wilgocią.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Parametry techniczne

Typ kabla

(zwiększone o 2 włókna)

Liczba włókien

Masa kabla (ref.)

(kg/km)

Wytrzymałość na rozciąganie

Długo/krótkoterminowe

(N)

Odporność na zgniatanie

Długo/krótkoterminowe

(N/100mm)

Promień zgięcia

Statyczne/dynamiczne

(mm)

GYFXY-2~12Xn

2 ~ 12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14 ~ 24

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Typ włókna	Tłumienie （+20℃）				Przepustowość łącza		Przysłona numeryczna	Długość fali odcięcia kabla λcc
Typ włókna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Przysłona numeryczna	Długość fali odcięcia kabla λcc
G.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---

Notatka:

A. Przyrostek Xn oznacza typ włókna

B. Układy kolorów światłowodu i tuby są określone w tabeli identyfikacji kolorów

C. Aby utrzymać szpulę w dobrym stanie, kabla nie należy przechowywać na zewnątrz dłużej niż 6 miesięcy

Zastosowanie: antena

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Kontekst zakupów i zastosowań

Dla odbiorców hurtowych i kierowników projektów,Unitubowy, niemetalowy, nieopancerzony kabel światłowodowystanowi ekonomiczne rozwiązanie dla sieci lokalnych (LAN), systemów monitorowania autostrad i komunikacji w transporcie kolejowym.włókno orientalnezapewnia kompletny łańcuch dostaw — od fabryk kabli wewnętrznych i zewnętrznych po komponenty ODN — zapewniając bezproblemową integrację kabla z istniejącym sprzętem sieciowym.

Typowe zapytania dotyczące zamówień (FAQ)

Jaka jest główna zaleta struktury GYFXY?

Struktura GYFXY została specjalnie zaprojektowana do środowisk, w których wymagane są lekkie i nieprzewodzące materiały. Upraszcza instalację anteny lub kanału, zapewniając jednocześnie wystarczającą wytrzymałość na rozciąganie poprzez równoległe FRP.

W jaki sposób Orientalfiber zapewnia jakość przy zamówieniach na dużą skalę?

Jako spółka należąca do grupy o rocznej produkcji wynoszącej 20 milionów USD, wdrażamy standardy ISO9001 i ISO45001 we wszystkich czterech naszych wyspecjalizowanych fabrykach. Każda partia niemetalowego, nieopancerzonego kabla światłowodowego Uni-tube poddawana jest testom wytrzymałości na rozciąganie, odporności na zgniatanie i penetracji wody.
