Nieopancerzony kabel światłowodowy ze splecioną luźną rurką, niemetalowy

Konstrukcja nieopancerzonego kabla światłowodowego z niemetalowym elementem wzmacniającym i linką polega na umieszczeniu światłowodu o średnicy 250 μm w luźnej rurze wykonanej z materiału o wysokim module sprężystości, a luźna rura jest wypełniona wodoodporną mieszanką. Środek rdzenia kabla stanowi FRP, a luźna rura (i lina wypełniająca) są owinięte wokół FRP, tworząc zwarty i okrągły rdzeń kabla. Szczeliny w rdzeniu kabla są wypełnione wypełniaczami blokującymi wodę. Warstwa osłony polietylenowej jest wyciskana na zewnątrz rdzenia kabla, tworząc kabel.

Wyślij zapytanie

Opis produktu

TheNieopancerzony kabel światłowodowy ze splecioną luźną rurką, niemetalowyskłada się z włókien optycznych o średnicy 250μm umieszczonych w luźnych tubach wykonanych z materiału o wysokim module sprężystości, wypełnionych wodoodporną masą. Rdzeń kabla jest wyśrodkowany na niemetalowym elemencie wzmacniającym FRP, wokół którego luźne rurki i wypełniacze są skręcone spiralnie, tworząc zwarty, okrągły rdzeń. Wypełniacze blokujące wodę wypełniają wszelkie szczeliny, a zewnętrzna osłona polietylenowa chroni konstrukcję kabla.

Kluczowe funkcje

Wysoka wydajność mechaniczna i temperaturowa
Luźny materiał tuby o wysokiej odporności na hydrolizę i wytrzymałości na rozciąganie
Specjalny środek wypełniający tuby zapewniający krytyczną ochronę włókien
Odporność na zgniatanie w połączeniu z elastyczną konstrukcją do montażu
Kompleksowe środki wodoszczelne: element centralny FRP, masy do wypełniania rur, 100% wypełnienie rdzenia
Zgodność z normami: YD/T 901 i IEC 60794-1

Dane techniczne

Liczba włókien optycznych: dostępnych jest wiele konfiguracji (np. 6–144 włókien)
Typ światłowodu: jednomodowy lub wielomodowy 250μm
Materiał luźnej tuby: polimer o wysokim module sprężystości
Mieszanka wypełniająca: Żel blokujący wodę
Element wzmacniający: niemetalowy pręt FRP
Płaszcz zewnętrzny: Polietylen (PE)
Temperatura pracy: -40°C do +70°C
Minimalny promień zgięcia: 20 × średnica kabla (pod obciążeniem)

Aplikacje

Kable te są szeroko stosowane w:

Operatorzy telekomunikacyjni dla sieci szkieletowych i dostępowych
Systemy transmisji sygnału radiowego i telewizyjnego
Transmisja danych w sieci lokalnej (LAN).
Przemysłowe połączenia front-end w projektach energetycznych, kolejowych i autostradowych
Inne duże projekty inżynieryjne i infrastrukturalne

Zalety

Trwała, niemetalowa konstrukcja zmniejsza ryzyko korozji i sprawia, że kabel jest lżejszy
Kompaktowa struktura splotkowa poprawia wytrzymałość na rozciąganie i elastyczność
Materiały blokujące wodę zapewniają wysoką niezawodność w wilgotnym lub mokrym środowisku
Kompatybilność z różnymi metodami instalacji, w tym z kanałami i anteną
Sprawdzona wydajność w projektach krajowych i międzynarodowych, poparta doświadczeniem produkcyjnym Orientalfiber

Często zadawane pytania

P: Czy tego kabla można używać w instalacjach zewnętrznych?: Odp.: Tak, powłoka PE i związki blokujące wodę sprawiają, że nadaje się do bezpośredniego zakopywania i układania kanałów na zewnątrz.
P: Ile włókien można skonfigurować?: Odp.: Kabel można dostosować w zakresie od 6 do 144 włókien, w zależności od wymagań projektu.
P: Czy kabel zawiera elementy metalowe?: Odp.: Nie, elementem wzmacniającym jest niemetaliczny materiał FRP, co minimalizuje wagę i problemy z korozją.
P: Czy jest kompatybilny ze standardowym sprzętem optycznym?: Odp.: Tak, włókno 250 μm i standardowa konstrukcja luźnej tuby zapewniają kompatybilność z konwencjonalnymi metodami łączenia i zakańczania.

Standardy

Kabel GYFTY jest zgodny ze standardem YD/T 901 oraz IEC 60794-1

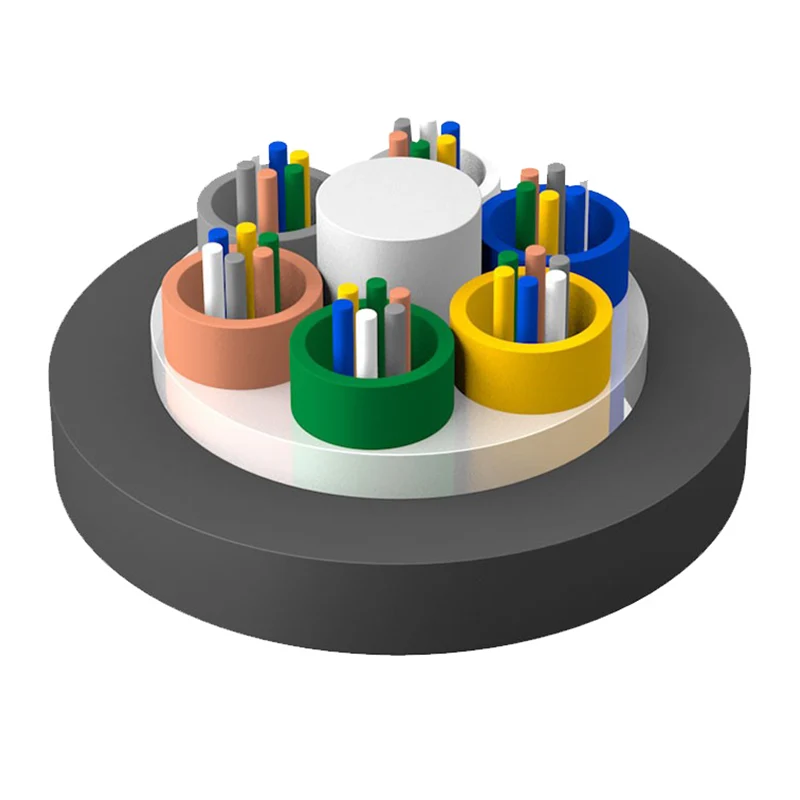

Rysunek struktury

1. Włókno

2. Mieszanka wypełniająca tuby

3. Luźna tuba

4. Masa do wypełniania kabli

5. Członek siły FRP

6.Płaszcz PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Parametry techniczne

Typ kabla (zwiększone o 2 włókna)	Liczba włókien	Rury	Wypełniacze	Masa kabla (ref.) (kg/km)	Wytrzymałość na rozciąganie Długo/krótkoterminowe (N)	Odporność na zgniatanie Długo/krótkoterminowe (N/100mm)	Promień zgięcia Statyczne/dynamiczne (mm)
GYFTY-2~6Xn	2 ~ 6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8 ~ 12	2	4	86
GYFTY-14~18Xn	14 ~ 18	3	3	86
GYFTY-20~24Xn	20 ~ 24	4	2	86
GYFTY-26~30Xn	26 ~ 30	5	1	86
GYFTY-32~36Xn	32 ~ 36	6	0	86
GYFTY-38~48Xn	38 ~ 48	4	2	109
GYFTY-50~60Xn	50 ~ 60	5	1	109
GYFTY-62~72Xn	62 ~ 72	6	0	109
GYFTY-2~6Xn	2 ~ 6	1	6	98	600/1500
GYFTY-8~12Xn	8 ~ 12	2	5	98
GYFTY-14~18Xn	14 ~ 18	3	4	98
GYFTY-20~24Xn	20 ~ 24	4	3	98
GYFTY-26~30Xn	26 ~ 30	5	2	98
GYFTY-32~36Xn	32 ~ 36	6	1	98
GYFTY-38~42Xn	38 ~ 42	7	0	98
GYFTY-44~48Xn	44 ~ 48	4	3	115
GYFTY-50~60Xn	50 ~ 60	5	2	115
GYFTY-62~72Xn	62 ~ 72	6	1	115
GYFTY-2~6Xn	2 ~ 6	1	7	119	1000/3000
GYFTY-8~12Xn	8 ~ 12	2	6	119
GYFTY-14~18Xn	14 ~ 18	3	5	119
GYFTY-20~24Xn	20 ~ 24	4	4	119
GYFTY-26~30Xn	26 ~ 30	5	3	119
GYFTY-32~36Xn	32 ~ 36	6	2	119
GYFTY-38~42Xn	38 ~ 42	7	1	119
GYFTY-44~48Xn	44 ~ 48	8	0	119
GYFTY-50~60Xn	50 ~ 60	5	3	125
GYFTY-62~72Xn	62 ~ 72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86 ~ 96	8	0	125
GYFTY-98~108Xn	98 ~ 108	9	1	149
GYFTY-110~120Xn	110 ~ 120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Typ włókna	Tłumienie （+20℃）				Przepustowość łącza		Przysłona numeryczna	Długość fali odcięcia kabla λcc
Typ włókna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Przysłona numeryczna	Długość fali odcięcia kabla λcc
G.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---
