Oprowadź o luźnej rurce Niemetaliczna wytrzymałość opancerzona kabel światłowodowy
Struktura opartej na luźnej rurce nie matalistej wytrzymałości opancerzonej światłowodowej kabla światłowodowego jest umieszczenie światłowodu 250 μm do luźnej rurki wykonanej z materiału o wysokim modułu, a luźna rurka jest wypełniona wodoodpornym związkiem. Środkiem rdzenia kablowego jest niemetaliczny rdzeń zbrojenia (FRP). W przypadku kabli optycznych z niektórymi rdzeniami warstwa polietylenu (PE) musi zostać wytłaczona poza niemetalicznym rdzeniem zbrojenia.
Luźna rurka (i lina napełniająca) są skręcone wokół centralnego rdzenia zbrojenia w celu utworzenia kompaktowego i okrągłego rdzenia kablowego, a szczeliny w rdzeniu kablowym są wypełnione wypełniaczami blokującymi wodę. Po pokryciu plastikowej aluminiowej taśmy (APL) owinięta podłużnie, wewnętrzna osłona polietylenowa jest wytłaczana, a po dwustronnej taśmy stalowej powleczonej plastikową (PSP) jest owinięta podłużnie, zewnętrzna osłona zewnętrzna polietylenowa jest wytłaczana, aby utworzyć kabel.
Charakterystyka
Dobra wydajność mechaniczna i temperatura
Luźna rurka o wysokiej wytrzymałości, która jest odporna na hydrolizę
Specjalny związek wypełniający rurkę zapewniają krytyczną ochronę błonnika
Odporność i elastyczność kruszenia
Podejmowane są następujące środki, aby zapewnić kabel wodoszczelny:
-Singingowy plastik wzmacniający włókno jako członek siły centralnej
-Związek napełniania rurki
-100% napełnianie rdzenia kablowego
-PAL Bariera wilgoci
-PSP Zwiększenie wilgoci odpornych na wilgoć
-Materiał blokujący wodę
Standardy
Kabel GYFTA53 jest zgodny ze standardowym YD/T 901, a także IEC 60794-1.

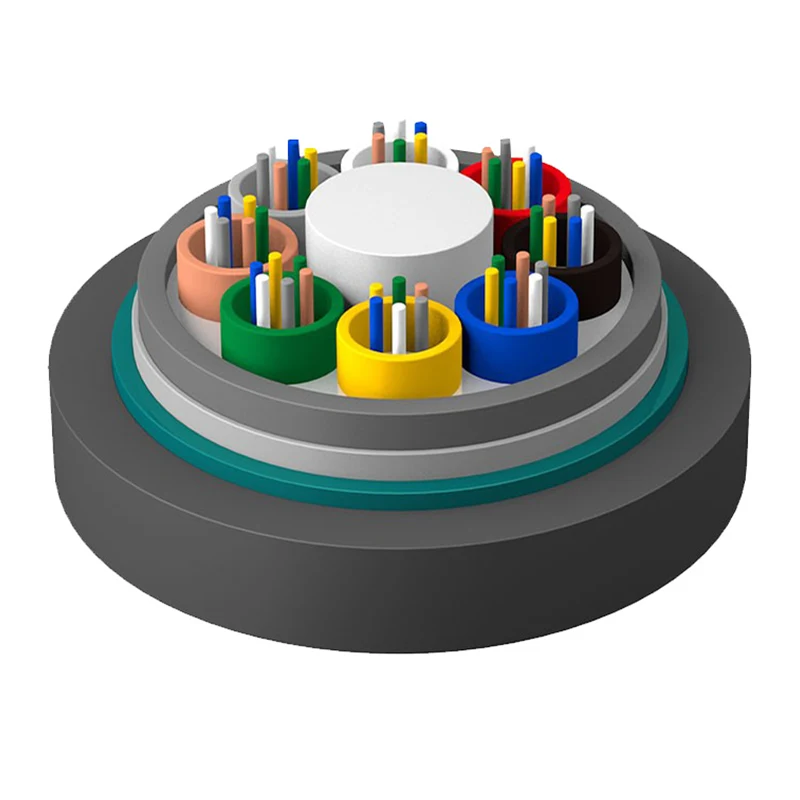

Rysunek struktury
1. Fibre
2. Związek wypełniający
3. Rurka
4. Związek wypełniający
5. APL
6. Peathe wewnętrzna pochwa
7. Materiał blokujący wodę
8.PSP
9. FRP Siły Członek
10.Pe Outer Pochwa
Parametry techniczne
Typ kabla
(Zwiększone o 2 włókna)
Liczba błonnika
Rurki
Wypełniacze
Waga kablowa (ref)
(kg/km)
Wytrzymałość na rozciąganie
Długi/krótkoterminowy
(N)
Odporność na kruszenie
Długi/krótkoterminowy
(N/100 mm)
Promień zginania
Statyczne/dynamiczne
(MM)
Gyfta53-2 ~ 6xn
2 ~ 6
1
7
228
1000/3000
1000/3000
12.5d/25d
Gyfta53-8 ~ 12xn
8 ~ 12
2
6
228
Gytta53-14 ~ 18xn
14 ~ 18
3
5
228
Gyfta53-20 ~ 24xn
20 ~ 24
4
4
228
Gyfta53-26 ~ 30xn
26 ~ 30
5
3
228
Gyfta53-32 ~ 36xn
32 ~ 36
6
2
228
Gyfta53-38 ~ 42xn
38 ~ 42
7
1
228
Gytta53-44 ~ 48xn
44 ~ 48
8
0
228
Gytta53-50 ~ 60xn
50 ~ 60
5
3
240
Gyfta53-62 ~ 72xn
62 ~ 72
6
2
240
Gyfta53-74 ~ 84xn
74 ~ 84
7
1
240
Gyfta53-86 ~ 96xn
86 ~ 96
8
0
240
Gyfta53-98 ~ 108xn
98 ~ 108
9
1
276
Gyfta53-110 ~ 120xn
110 ~ 120
10
0
276
Gyfta53-122 ~ 132xn
122 ~ 132
11
1
326
Gyfta53-134 ~ 144xn
134 ~ 144
12
0
326
Temperatura przechowywania/robocza: -40 ℃ -+70 ℃
Charakterystyka optyczna
Typ światłowodowy
Tłumienie (+20 ℃)
Przepustowość łącza
Apertura numeryczna
Długość fali odcięcia kabla λcc
@850 nm
@1300 nm
@1310nm
@1550 nm
@850 nm
@1300 nm
G.652
---
---
≤0,36dB/km
≤0,22db/km
---
---
---
≤1260 nm
G.655
---
---
≤0,40dB/km
≤0,23db/km
---
---
---
≤1450 nm
50/125 µm
≤3,3db/km
≤1.2dB/km
---
---
≥500 MHz · km
≥500 MHz · km
0,200 ± 0,015 już
---
62,5/125 µm
≤3.5dB/km
≤1.2dB/km
---
---
≥200 MHz · km
≥500 MHz · km
0,275 ± 0,015 już
---
Notatka:
A. Sufiks XN oznacza typ światłowodowy
B. Układy kolorów włókna i rurki są określone w tabeli identyfikacji kolorów
C. Kabel nie powinien przechowywać w środowisku zewnętrznym dłużej niż 6 miesięcy, aby utrzymać dobry stan kołowrotka
