Opancerzony kabel światłowodowy ze splecioną luźną tubą

Kabel światłowodowy opancerzony z luźną rurką (Orientalfiber) to opancerzony kabel do komunikacji optycznej do użytku zewnętrznego, o konstrukcji typu linka z luźną tubą. Wykorzystuje luźne tuby o wysokim module, aby pomieścić włókna optyczne 250 μm, dopasowane do metalowych centralnych części wzmacniających, dwustronnego pancerza z taśmy stalowej powlekanej tworzywem sztucznym i wielowarstwowej wodoodpornej konstrukcji, która jest odporna na zewnętrzne uszkodzenia mechaniczne, erozję wilgoci i zmiany temperatury oraz zapewnia bezpieczną i stabilną transmisję sygnałów optycznych w zewnętrznych zakopanych, bezpośrednio zakopanych i złożonych środowiskach terenowych.

Siła produkcyjna

1. Skala zdolności produkcyjnej : Cztery ustandaryzowane fabryki produkcyjne zapewniają stabilne dostawy opancerzonego kabla światłowodowego Orientalfiber z luźną rurką, spełniając wymagania zamówień w przypadku niestandardowych projektów małych partii i zamówień globalnych na dużą skalę.
2. Rzemiosło i kontrola jakości : Przestrzegaj wyrafinowanej produkcji i profesjonalnej produkcji, ćwicz ducha rzemiosła i ściśle kontroluj każde ogniwo produkcyjne produktu.
3. Międzynarodowa certyfikacja : Firma uzyskała certyfikat systemu zarządzania jakością ISO9001 oraz certyfikat systemu zarządzania bezpieczeństwem i higieną pracy ISO45001, a wszystkie procesy produkcyjne są zgodne z międzynarodowymi i krajowymi standardami branżowymi.
4. Globalny system dostaw : Produkty Orientalfiber posiadają kompletny łańcuch produkcji i dostaw, który może skutecznie odpowiadać na potrzeby klientów w zakresie zakupów i dostaw w różnych krajach i regionach.

Kluczowe cechy opancerzonego kabla światłowodowego Orientalfiber z luźną rurką

1. Doskonała wydajność mechaniczna i adaptacja temperaturowa, stabilna praca w złożonych środowiskach temperaturowych
2. Materiał luźnych rur o wysokim module, charakteryzujący się wyjątkową odpornością na hydrolizę i wytrzymałością strukturalną
3. Specjalna masa wypełniająca tuby zapewnia wszechstronną ochronę wewnętrznych włókien optycznych
4. Wyjątkowa odporność na zgniatanie i elastyczne właściwości układania, dostosowujące się do różnych scenariuszy budowlanych
5. Wielowarstwowa wodoodporna konstrukcja, całkowicie blokująca wilgoć i zapewniająca długą żywotność produktu

Dane techniczne

Podstawowe parametry konstrukcyjne

• Specyfikacja światłowodu: standardowy światłowód 250μm
• Luźny materiał tuby: wodoodporny materiał o wysokim module
• Zbrojenie centralne: Metalowy rdzeń wzmacniający (opłaszcz zewnętrzny PE w przypadku produktów wielordzeniowych opcjonalnie)
• Wodoodporna konstrukcja: wypełniacz blokujący wodę w rdzeniu kabla + wewnętrzna wodoodporna mieszanka luźnej tuby
• Warstwa pancerza: Dwustronna taśma stalowa powlekana tworzywem sztucznym (PSP)
• Płaszcz zewnętrzny: Płaszcz polietylenowy (PE).
• Płaszcz wewnętrzny: Płaszcz wewnętrzny z polietylenu (PE).

Standardy zgodności

• Norma krajowa: YD/T 901
• Norma międzynarodowa: IEC 60794-1
• System jakości: certyfikat ISO9001, ISO45001

Wydajność mechaniczna i środowiskowa

• Odporność na ściskanie: Spełnia wymagania dotyczące naprężeń mechanicznych przy układaniu w ziemi na zewnątrz
• Wydajność gięcia: Dobra elastyczność, wygodna konstrukcja i układanie
• Odporność na temperaturę: Dostosuj się do zmian w szerokim zakresie temperatur
• Stopień wodoodporności: wielowarstwowa wodoodporna konstrukcja, 100% wypełnienie i uszczelnienie rdzenia kabla

Zastosowania opancerzonego kabla światłowodowego Orientalfiber z luźną rurką

Opancerzony kabel światłowodowy Orientalfiber z luźną rurką ma szeroką gamę scenariuszy zastosowań, obejmujących wiele dziedzin transmisji komunikacji optycznej:

1. TeleBranża komunikacyjna : Transmisja w sieci szkieletowej dalekobieżnej krajowych i zagranicznych operatorów telekomunikacyjnych

1. Radio i Telewizja : System transmisji sygnału sieci łączności radiowej i telewizyjnej
2. Transmisja danych : Szybka transmisja danych w sieci lokalnej (LAN).
3. Pola Przemysłowe : System elektroenergetyczny, komunikacja kolejowa, transmisja sygnału autostradowego i przemysłowe połączenie czołowe
4. Infrastruktura : Bezpośrednie zakopanie na zewnątrz, rurociąg podziemny, układanie inżynierii komunikacyjnej w trudnym terenie

Standardy

Kabel GYTA53 jest zgodny ze standardem YD/T 901 oraz IEC 60794-1.

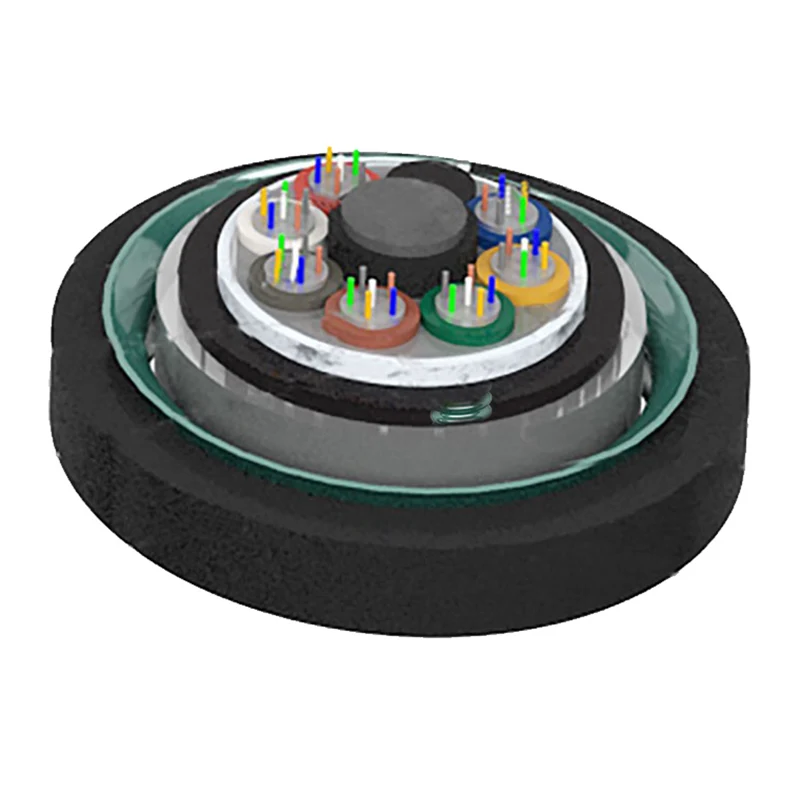

Rysunek struktury

1.Włókno

2. Mieszanka wypełniająca tuby

3. Luźna tuba

4. Masa do wypełniania kabli

5.APL

6. Wewnętrzna osłona PE

7. Materiał blokujący wodę

8.PSP

9.Centralny członek siły

10.Płaszcz zewnętrzny z PE

Parametry techniczne

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Notatka:

A. Przyrostek Xn oznacza typ włókna

B. Układy kolorów światłowodu i tuby są określone w tabeli identyfikacji kolorów

C. Opancerzony kabel światłowodowy z luźną tubą nie powinien być przechowywany na zewnątrz dłużej niż 6 miesięcy, aby utrzymać szpulę kabla w dobrym stanie

Zastosowanie: kanał/antena/bezpośrednio zakopany
