Lekko opancerzony kabel światłowodowy jednotubowy

Lekko opancerzony kabel światłowodowy Orientalfiber Uni-tube został zaprojektowany z myślą o niezawodnych zastosowaniach związanych z komunikacją i transmisją na zewnątrz. Konstrukcja kabla umieszcza włókna optyczne o średnicy 250 μm wewnątrz luźnej tuby o wysokiej wytrzymałości wypełnionej wodoodporną mieszanką, aby zapewnić stabilną jakość sygnału i długoterminową ochronę światłowodu. Dwustronny pas stalowy pokryty tworzywem sztucznym (PSP) jest owinięty wzdłużnie wokół luźnej rury, a materiały blokujące wodę dodatkowo zwiększają odporność na wilgoć i stabilność strukturalną.

Wyślij zapytanie

Opis produktu

Lekko opancerzony kabel światłowodowy Uni-tube charakteryzuje się precyzyjnie zaprojektowaną konstrukcją zoptymalizowaną pod kątem praktycznych zastosowań. Włókna światłowodowe o średnicy 250 μm umieszczone są wewnątrz luźnej tuby wykonanej z materiału o wysokim module sprężystości, przy czym tuba jest w całości wypełniona specjalistyczną wodoodporną masą.

Warstwa dwustronnego pasa stalowego powlekanego tworzywem sztucznym (PSP) jest owinięta wzdłużnie wokół luźnej rurki, a pomiędzy stalowym pasem a luźną rurą umieszczony jest materiał blokujący wodę, aby zwiększyć zwartość i wodoodporność. Dwa równoległe druty stalowe są umieszczone po obu stronach, aby zapewnić wytrzymałość na rozciąganie, a osłona z wytłaczanego polietylenu (PE) tworzy ostateczną strukturę kabla.

Kluczowa charakterystyka produktu

W tej sekcji omówiono zalety funkcjonalne światłowodu jednotubowego w lekkim opancerzeniu, które bezpośrednio przynoszą korzyści projektom zaopatrzeniowym i inżynieryjnym:

Stabilne parametry mechaniczne i temperaturowe, dostosowujące się do zmian klimatu zewnętrznego
Luźna tuba o wysokiej wytrzymałości, odporna na hydrolizę, zapewniająca dłuższą żywotność
Specjalistyczny związek wypełniający tuby zapewnia ukierunkowaną ochronę włókien
Doskonała odporność na zgniatanie i elastyczność operacyjna przy montażu na miejscu
Warstwa PSP zwiększa odporność na wilgoć i ochronę fizyczną
Podwójne równoległe druty stalowe zapewniają niezawodną wytrzymałość na rozciąganie podczas układania i użytkowania
Mała średnica i lekka konstrukcja upraszczają instalację i zmniejszają koszty pracy
Obsługa dłuższych segmentów w celu zmniejszenia liczby punktów połączeń i utraty sygnału

Standardy zgodności

Lekko opancerzony kabel światłowodowy jednotubowy (typ GYXS/GYXTW) jest w pełni zgodny z normą YD/T 769.9, spełniając krajowe i międzynarodowe specyfikacje zastosowań inżynieryjnych oraz ułatwiając akceptację projektu i certyfikację jakości.

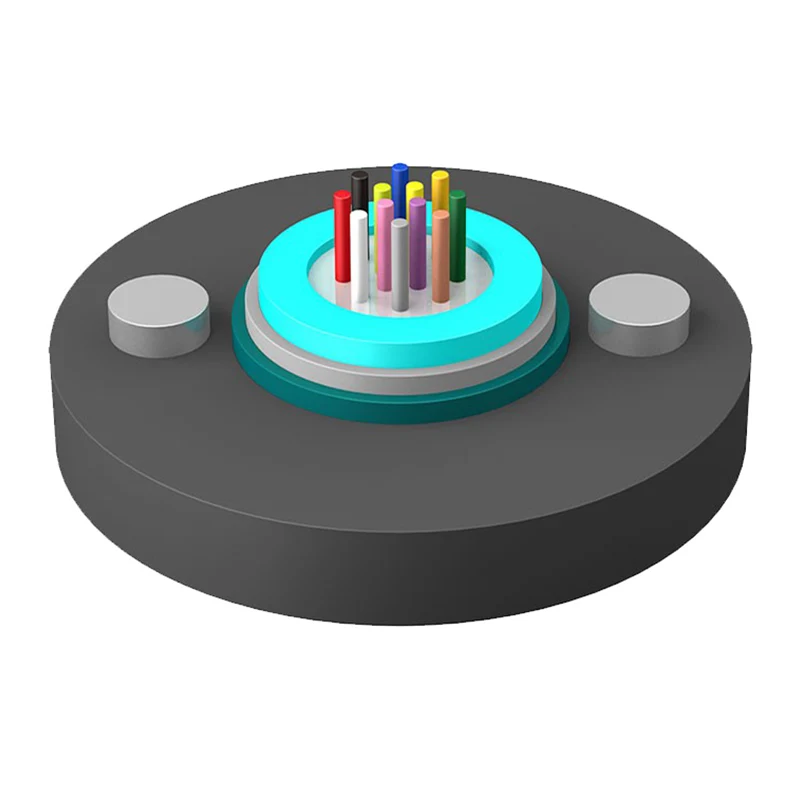

Schemat składu strukturalnego

Błonnik
Pakiet rur
Mieszanka do wypełniania tub
Luźna tuba
Drut stalowy
Materiał blokujący wodę
PSP (dwustronny pas stalowy pokryty tworzywem sztucznym)
Osłona PE (osłona polietylenowa)

Wartość i zalety zakupów

Dla odbiorców hurtowych i klientów inżynieryjnych

Wybór lekkiego opancerzonego kabla światłowodowego Orientalfiber wnosi wymierną wartość do decyzji zakupowych i realizacji projektu:

Stabilna wydajność dostaw: Cztery samodzielnie działające fabryki gwarantują terminową dostawę w przypadku zamówień o dużej objętości
Opłacalna wydajność: Zrównoważona ochrona i lekka konstrukcja zmniejszają koszty materiałów i instalacji
Certyfikowana jakość: Systemy produkcyjne posiadające certyfikat ISO minimalizują ryzyko awarii i koszty pokonserwacyjne
Szeroka kompatybilność: Zgodny ze standardami branżowymi, odpowiedni dla wielu branż infrastrukturalnych

FAQ – często zadawane pytania

P1: Jakie są główne scenariusze zastosowań lekkiego kabla światłowodowego Uni-tube?

Odp.: Produkt jest przeznaczony do zastosowań w komunikacji zewnętrznej, w tym w sieciach telekomunikacyjnych, systemach radiowych i telewizyjnych, komunikacji energetycznej, transporcie kolejowym, transmisji sygnałów autostradowych i projektach transmisji danych w sieci LAN.

P2: Czy produkt obsługuje produkcję o niestandardowej długości?

Odp.: Tak, lekki opancerzony kabel światłowodowy Uni-tube może być produkowany w dłuższych odcinkach, aby spełnić określone wymagania techniczne dotyczące układania.

P3: Jakie certyfikaty jakości posiada produkt i producent?

Odp.: Jiangsu Xuben Photoelectric Technology Co., Ltd. posiada certyfikaty ISO9001 i ISO45001, a kabel jest zgodny ze standardami branżowymi YD/T 769.9.

P4: Jakie są zalety instalacji tego kabla?

Odp.: Mała średnica, niewielka waga i elastyczna konstrukcja sprawiają, że instalacja na miejscu jest bardziej wydajna, skracając czas budowy i koszty pracy w przypadku projektów inżynieryjnych.

Uni-tube Light-armored Fiber Optic Cable

Parametry techniczne

Typ kabla (zwiększone o 2 włókna)	Liczba włókien	Masa kabla (ref.) (kg/km)	Wytrzymałość na rozciąganie Długo/krótkoterminowe (N)	Odporność na zgniatanie Długo/krótkoterminowe (N/100mm)	Promień zgięcia Statyczne/dynamiczne (mm)
GYXS/GYXTW-2~12Xn	2 ~ 12	82	600/1500	300/1000	10D/20D
GYXS/GYXTW-14~24Xn	14 ~ 24	127	600/1500
GYXS/GYXTW-2~12Xn	2 ~ 12	124	1000/3000
GYXS/GYXTW-14~24Xn	14 ~ 24	147	1000/3000

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Typ włókna	Tłumienie （+20℃）				Przepustowość łącza		Przysłona numeryczna	Długość fali odcięcia kabla λcc
Typ włókna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Przysłona numeryczna	Długość fali odcięcia kabla λcc
G.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---

Notatka:

A. Przyrostek Xn oznacza typ włókna

B. Układy kolorów światłowodu i tuby są określone w tabeli identyfikacji kolorów

C. Lekko opancerzony kabel światłowodowy jednotubowy nie powinien być przechowywany na zewnątrz dłużej niż 6 miesięcy, aby utrzymać szpulę kablową w dobrym stanie
