Kabel światłowodowy ze skręconymi luźnymi tubami, nieopancerzony

Nieopancerzony kabel światłowodowy Orientalfiber z luźną tubą – włókna 250 μm w luźnych tubach o wysokim module z wodoodporną mieszanką, centralny metalowy element wzmacniający (PE wytłaczany dla większej liczby włókien), konstrukcja ze skrętki z wypełniaczami blokującymi wodę i osłona PE na taśmie aluminiowo-stalowej powlekanej tworzywem sztucznym.

Wyślij zapytanie

Opis produktu

Nieopancerzony kabel światłowodowy typu Stranded Loose Tube to wielowłóknowy kabel komunikacyjny przeznaczony do zastosowań zewnętrznych. Jego architektura polega na umieszczeniu włókien optycznych o średnicy 250 μm w luźnych tubach o wysokim module wypełnionych wodoodpornym żelem. Rury te są owinięte wokół centralnego metalowego elementu wzmacniającego (CSM), aby zapewnić integralność strukturalną. Aby zapobiec wnikaniu wilgoci, szczeliny rdzenia są wypełnione związkami blokującymi wodę i chronione solidną osłoną z polietylenu (PE).

Siła produkcji rdzenia

Orientalfiber działa w ramach kompleksowej grupy składającej się z czterech wyspecjalizowanych fabryk. Pozwala to na pionowo zintegrowany proces produkcyjny:

Skala: Cztery odrębne fabryki skupiające się na kablach wewnętrznych i zewnętrznych, komponentach ODN i sprzęcie sieciowym.
Zgodność: Produkcja ściśle przestrzega norm zarządzania jakością ISO9001 i norm bezpieczeństwa i higieny pracy ISO45001.
Kontrola jakości: Każdy metr nieopancerzonego kabla światłowodowego z luźną linką jest poddawany rygorystycznym testom w celu spełnienia norm YD/T 901 i IEC 60794-1.

Kluczowe cechy kabli Orientalfiber

Odporność na hydrolizę: Luźne tuby o wysokiej wytrzymałości chronią włókna przed degradacją chemiczną w czasie.

Ochrona przed promieniowaniem UV: Czarna osłona PE zapewnia wysoką odporność na promieniowanie ultrafioletowe, wydłużając żywotność w instalacjach zewnętrznych.

Bariera dla wilgoci: wykorzystuje APL (laminat aluminium i polietylenu) lub PSP (plastikowy odtwarzacz stali), aby zapewnić doskonałe uszczelnienie przed wilgocią.

Stabilność mechaniczna: Zwarta konstrukcja i centralny element wzmacniający zapobiegają kurczeniu się lub przesuwaniu luźnych rur pod wpływem wahań temperatury.

Dobra wydajność mechaniczna i temperaturowa

Luźna tuba o dużej wytrzymałości, odporna na hydrolizę

Specjalna masa wypełniająca tubę zapewnia krytyczną ochronę włókna

Specjalnie zaprojektowana zwarta konstrukcja dobrze zapobiega kurczeniu się luźnych rurek

Powłoka PE chroni kabel przed promieniowaniem ultrafioletowym

Aby zapewnić wodoszczelność kabla, podejmowane są następujące środki:

-Drut stalowy stosowany jako centralny element wzmacniający

-Luźna masa wypełniająca tubę

-100% wypełnienie rdzenia kabla

- Bariera przeciwwilgociowa APL lub PSP

Standardy

Kabel GYTA/s jest zgodny ze standardem YD/T 901 oraz IEC 60794-1.

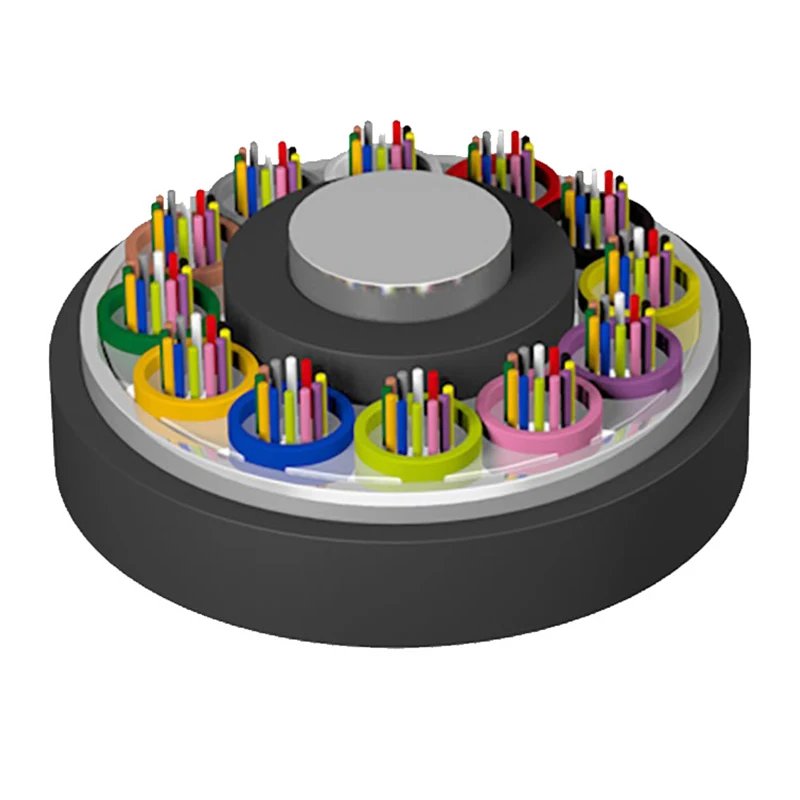

Rysunek struktury

1. Włókno

2. Masa do wypełniania tub

3. Luźna tuba

4. Centralny członek siły

5. Masa do wypełniania kabli

6. APL psp

7. Osłona PE

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Parametry techniczne

Typ kabla (zwiększone o 2 włókna)	Liczba włókien	Rury	Wypełniacze	Masa kabla (ref.) (kg/km)	Wytrzymałość na rozciąganie Długo/krótkoterminowe (N)	Odporność na zgniatanie Długo/krótkoterminowe (N/100mm)	Promień zgięcia Statyczne/dynamiczne (mm)
GYTA/S-2~6Xn	2 ~ 6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8 ~ 12	2	3	76
GYTA/S -14~18Xn	14 ~ 18	3	2	76
GYTA/S -20~24Xn	20 ~ 24	4	1	76
GYTA/S -26~30Xn	26 ~ 30	5	0	76
GYTA/S -32~36Xn	32 ~ 36	6	0	85
GYTA/S -38~48Xn	38 ~ 48	4	1	90
GYTA/S -50~60Xn	50 ~ 60	5	0	90
GYTA/S -62~72Xn	62 ~ 72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86 ~ 96	8	0	136
GYTA/S -98~108Xn	98 ~ 108	9	1	163
GYTA/S -110~120Xn	110 ~ 120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13 ~ 18	5 ~ 0	190
GYTA/S -288Xn	288	24	0	239

Temperatura przechowywania/pracy: -40 ℃ - + 70 ℃

Charakterystyka optyczna

Typ włókna	Tłumienie （+20℃）				Przepustowość łącza		Przysłona numeryczna	Długość fali odcięcia kabla λcc
Typ włókna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Przysłona numeryczna	Długość fali odcięcia kabla λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz·km	≥500 MHz·km	0,275 ± 0,015 NA	---

Notatka:

A. Przyrostek Xn oznacza typ włókna

B. Układy kolorów światłowodu i tuby są określone w tabeli identyfikacji kolorów

C. Kabel światłowodowy ze splecioną luźną tubą, nieopancerzony, nie powinien być przechowywany na zewnątrz przez dłużej niż 6 miesięcy, aby utrzymać szpulę kabla w dobrym stanie

Zastosowanie: Kanał/antena

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Dane techniczne

Poniższe parametry opisują typowe wskaźniki wydajności dlaNieopancerzony kabel światłowodowy ze splecioną luźną tubą :

Parametr	Szczegóły specyfikacji
Typ włókna	G.652D, G.657A1/A2 lub wielomodowy
Liczba rdzeni	Od 2 do 144 rdzeni
Członek Siły	Drut ze stali fosforanowej (opcjonalnie powłoka PE)
Blokowanie wody	100% mieszanka do wypełniania rdzenia + żel do wypełniania tub
Materiał osłony	Polietylen o dużej gęstości (HDPE) / MDPE
Napięcie instalacyjne	Krótkoterminowe: 1500N / długoterminowe: 600N
Odporność na zgniatanie	Krótkoterminowe: 1000N/100mm

Różnorodne obszary zastosowań

TheNieopancerzony kabel światłowodowy ze splecioną luźną tubąfirmy Orientalfiber jest wdrażany w różnych sektorach:

Telekomunikacja: Główne linie szkieletowe dla operatorów krajowych i regionalnych.
Nadawanie: Niezawodna transmisja sygnału w sieciach radiowych i telewizyjnych.
Infrastruktura przemysłowa: krytyczne łącza danych dla sieci elektroenergetycznych i systemów monitorowania autostrad.
Tranzyt kolejowy: systemy szybkiej komunikacji do celów sygnalizacji kolejowej i zarządzania stacjami.

Zalety porównawcze

W porównaniu do standardowych ofert branżowych, OrientalfiberNieopancerzony kabel światłowodowy ze splecioną luźną tubązapewnia wyraźne korzyści:

Udoskonalona produkcja: W przeciwieństwie do mniejszych producentów, struktura naszej grupy składająca się z czterech fabryk zapewnia, że każdy komponent (od ODN po kabel) jest kompatybilny i przetestowany jako kompletne rozwiązanie.
Możliwość dostosowania do środowiska: Zaprojektowane specjalnie do radzenia sobie z cyklami temperatur i wilgotności występującymi w różnych klimatach globalnych.
Globalne osiągnięcia: Nasze produkty są obecnie włączane do licznych projektów inżynieryjnych na dużą skalę, co potwierdza pozytywne opinie międzynarodowych operatorów telekomunikacyjnych.

Często zadawane pytania (FAQ)

P: Czy centralny element wzmacniający jest zawsze metalowy?

Odp.: W standardowych konstrukcjach zastosowano drut stalowy zapewniający wysoką wytrzymałość na rozciąganie; jednakże w przypadku określonych środowisk elektromagnetycznych można zastąpić niemetaliczny element FRP (tworzywo sztuczne wzmocnione włóknem).

P: Jak ten kabel radzi sobie z wnikaniem wody?

O:Nieopancerzony kabel światłowodowy ze splecioną luźną tubąwykorzystuje dwuwarstwową obronę: masę wypełniającą rurę we włóknach i 100% masę wypełniającą rdzeń kabla w szczelinach.

P: Jakimi standardami kieruje się Orientalfiber?

Odp.: Wszystkie kable zewnętrzne są zgodne zIEC 60794-1IYD/T 901standardy, zapewniające kompatybilność z globalnym sprzętem sieciowym.
